Устройство для определения положения кривой трубы в скважине при работе забойного двигателя
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 137076
Автор: Петросян
Текст

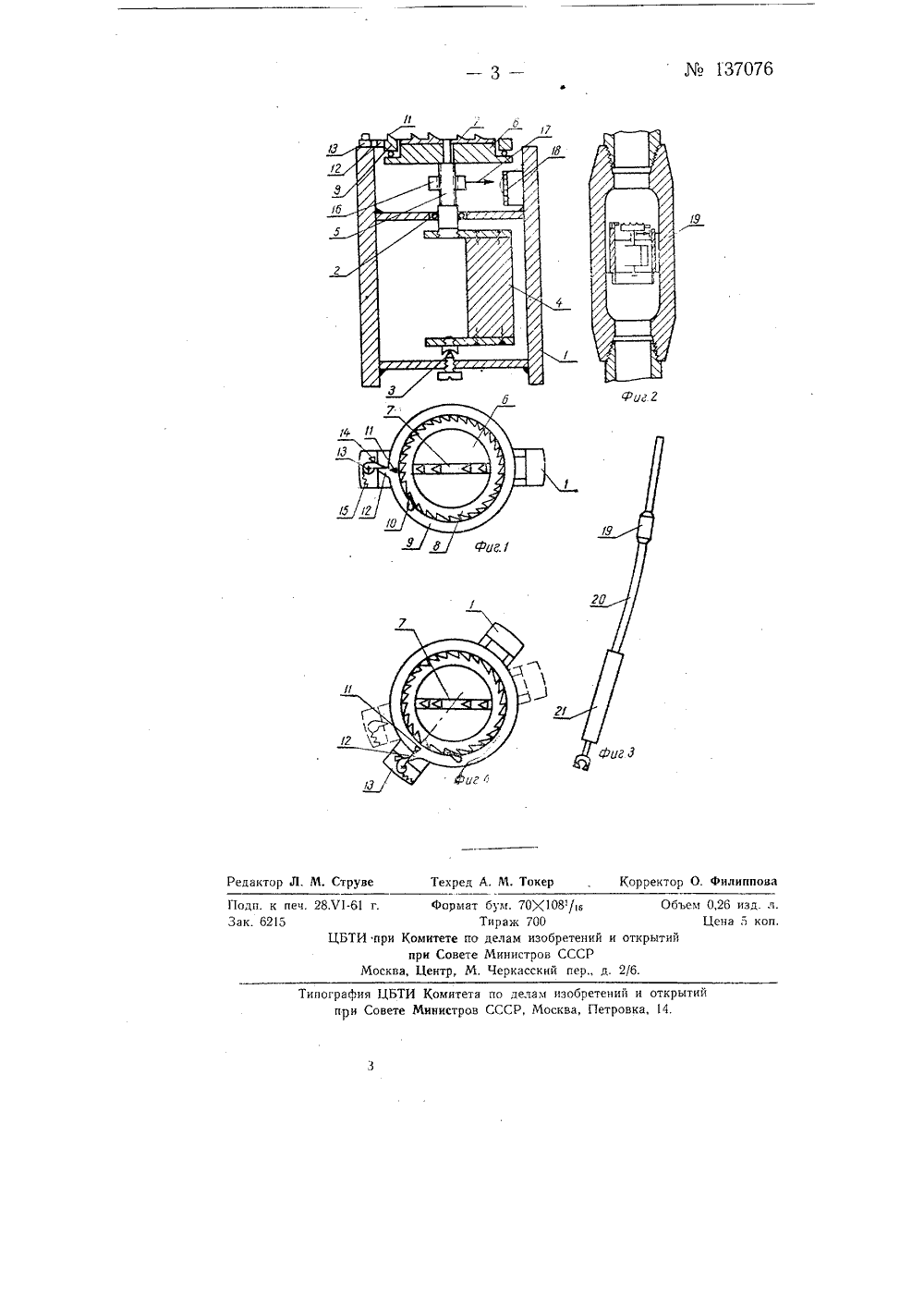

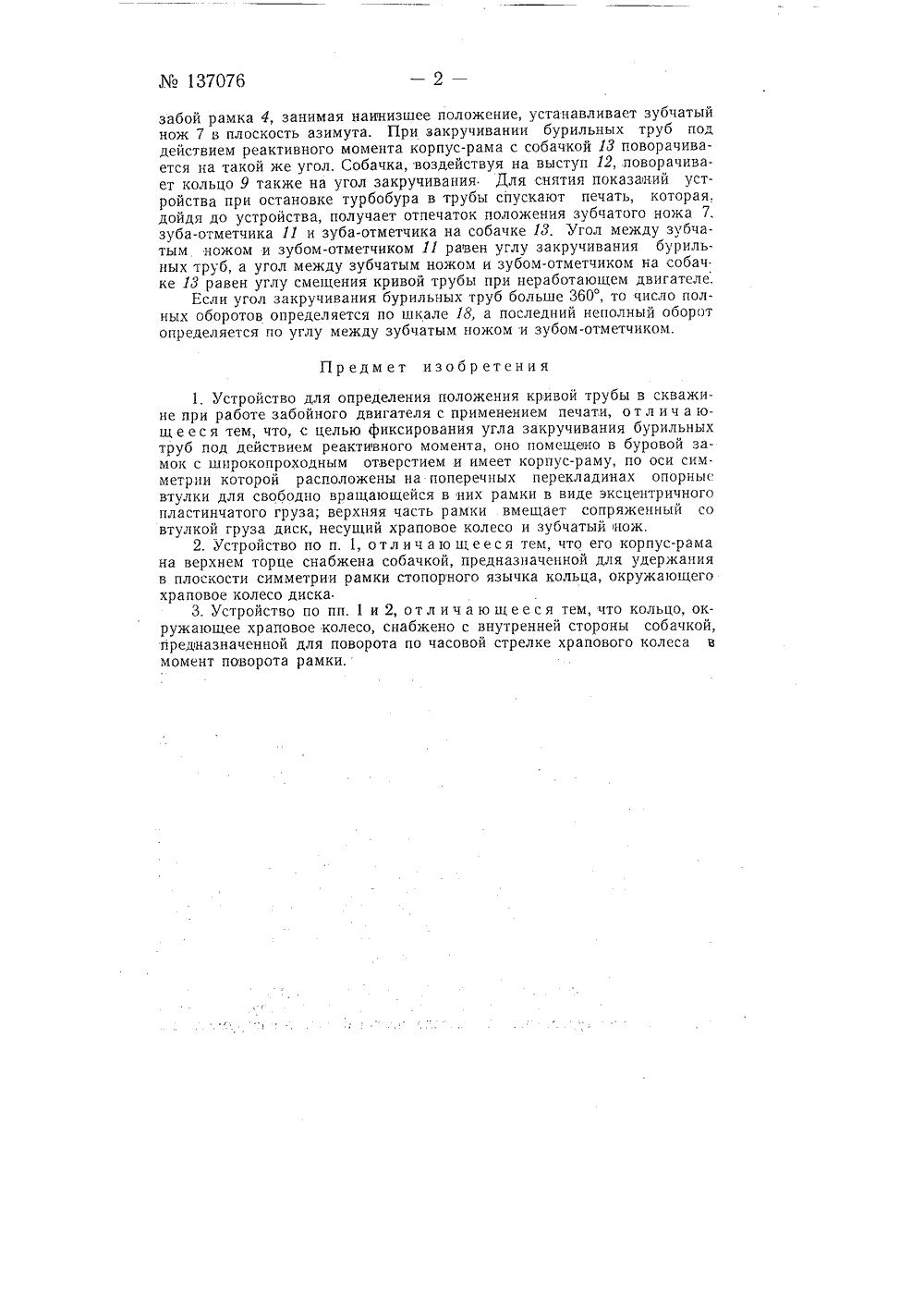

137076 Класс 5 а, 181 е ссср ОПИСАНИЕ ИЗ К АВТОРСКОМУ СВ ЕТЕЛЬСТВУ В, А. Петрос УСТРОЙ СТВ РУБЫ В СКВ ЛЯ ОП ИНЕ П явлено 13 ян 1958 г. зоткрытий Бюллетене изобретений7 за 1961 г убликова одписная группа10 ДЕЛЕНИЯ ПОЛОЖЕНИЯ КРИВОЙ И РАБОТЕ ЗАБОЙНОГО ДВИГАТЕЛ589900/22 в Комитет по делам изобретениири Совете Министров СССР137076забой рамка 4, занимая наинизшее положение, устанавливает зубчатый нож 7 в плоскость азимута. При закручивании бурильных труб под действием реактивного момента корпус-рама с собачкой 13 поворачивается на такой же угол, Собачка, воздействуя на выступ 12, поворачивает кольцо 9 также на угол закручивания Для снятия показаний устройства при остановке турбобура в трубы спускают печать, которая, дойдя до устройства, получает отпечаток положения зубчатого ножа 7, зуба-отметчика 11 и зуба-отметчика на собачке И, Угол между зубчатым ножом и зубом-отметчиком П равен углу закручивания бурильных труб, а угол между зубчатым ножом и зубом-отметчиком на собач ке 13 равен углу смещения кривой трубы при неработающем двигателе.Если угол закручивания бурильных труб больше 360, то число полных оборотов определяется по шкале 18, а последний неполный оборот определяется по углу между зубчатым ножом и зубом-отметчиком.Предмет изобретения1. Устройство для определения положения кривой трубы в скважине при работе забойного двигателя с применением печати, о т л и ч а ющ е е с я тем, что, с целью фиксирования угла закручивания бурильных труб под действием реактивного момента, оно помещено в буровой замок с широкопроходным отверстием и имеет корпус-раму, по оси симметрии которой расположены на поперечных перекладинах опорны втулки для свободно вращающейся в них рамки в виде эксцентричного пластинчатого груза; верхняя часть рамки вмещает сопряженный со втулкой груза диск, несущий храповое колесо и зубчатый нож,2. Устройство по п. 1, отл ич аю щееся тем, что его корпус-рама на верхнем торце снабжена собачкой, предназначенной для удержания в плоскости симметрии рамки стопорного язычка кольца, окружающего храповое колесо диска3, Устройство по пп. 1 и 2, от л и ч а ю щ ее с я тем, что кольцо, окружающее храповое колесо, снабжено с внутренней стороны собачкой, предназначенной для поворота по часовой стрелке храпового колеса в момент поворота рамки./9 Редактор Л. М. Струве Техред А. М. Токер , Корректор О, филиппов Формат зд. л.5 коп. И при Комитете попри Совете открытии ретени СССР Министров . Черкасски ква, Центр пер., д,ипография ЦБТИ Комитета по делам изобретений и открытий при Совете Министров СССР, Москва, Петровка, 14.
СмотретьЗаявка
589900, 13.01.1958
Петросян В. А
МПК / Метки
МПК: E21B 47/02, E21B 7/04
Метки: двигателя, забойного, кривой, положения, работе, скважине, трубы
Опубликовано: 01.01.1961
