Устройство для сортирования плодов по размерам
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1364280
Авторы: Егоров, Мосин, Фурлетов, Шукаловский
Текст

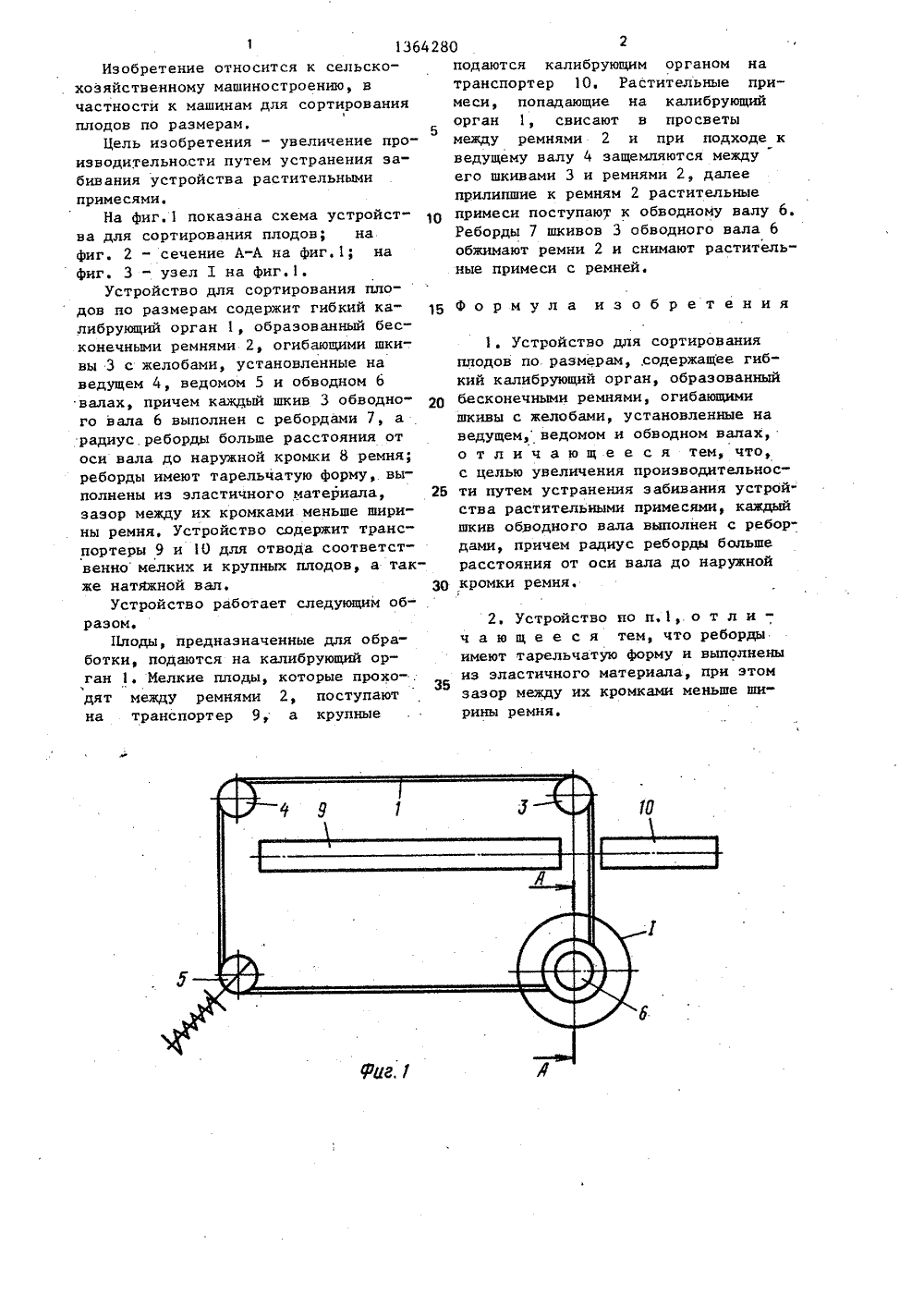

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 6428 51)4 А 23 Б 15/00 ОПИСАНИЕ ИЗОБРЕТЕНИЯ ЛЬСТВУ АВТОРСКОМУ СВИ еди аши ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ(71) Научно-производственное объкение по сельскохозяйственному мностроению(56) Авторское свидетельство СССРУ 1045881, кл. А 23 Б 15/00, 1982.(54 ) УСТРОЙСТВО ДЛЯ СОРТИРОВАНИЯ ПЛОДОВ ПО РАЗМЕРАМ(57) Изобретение относится к области сельскохозяйственного машиностроения, в частности к машинам для сортирования плодов по размерам. Цельизобретения - увеличение производительности устройства путем устранения забивания устройства растительными примесями. Устройство для сортирования плодов по размерам содержит гибкий калибрующий орган, образованный бесконечными ремнями, огибающими шкивы ведомого, ведущего иобводного валов. Шкивы обводного ва"ла выполнены с ребордами, радиус которых больше расстояния от оси валадо наружной кромки ремня. Ребордывыполнены из упругого эластичногоматериала тарельчатой формы, причемзазор между их кромками меньше ширины ремня 1 з,п, ф лы 3 ил1 136Изобретение относится к сельскохозяйственному машиностроению, вчастности к машинам для сортированияплодов по размерам.Цель изобретения - увеличение производительности путем устранения забивания устройства растительнымипримесями.На Фиг.1 показана схема устройства для сортирования плодов; нафиг. 2 - сечение А-А на Фиг.1; наФиг. 3 - узел 1 на фиг,1,Устройство для сортирования плодов но размерам содержит гибкий калибрующий орган 1, образованный бесконечными ремнями 2, огибающими шкивы 3 с желобами, установленные наведущем 4, ведомом 5 и обводном 6валах, причем каждый шкив 3 обводного вала 6 выполнен с ребордами 7, арадиус реборды больше расстояния отоси вала до наружной кромки 8 ремня;реборды имеют тарельчатую Форму, выполнены из эластичного материала,зазор между их кромками меньше ширины ремня. Устройство содержит транспортеры 9 и 10 для отвода соответственно мелких и крупных плодов, а также натяжной вал.Устройство работает следующим образом.Плоды, предназначенные для обработки, подаются на калибрующий орган 1. Мелкие плоды, которые прохо- .дят между ремнями 2, поступаютна транспортер 9, а крупные 4280 2подаются калибрующим органом натранспортер 10Растительные примеси, попадающие на калибрующий 5орган 1, свисают в про светымежду ремнями 2 и при подходе кведущему валу 4 защемляются междуего шкивами 3 и ремнями 2 далееприлипшие к ремням 2 растительныепримеси поступаю 7 к обводному валу 6.Реборды 7 шкивов 3 обводного вала 6обжимают ремни 2 и снимают растительные примеси с ремней. Формула изобретения 1. Устройство для сортированияплодов по размерамсодержащее гибкий калибрующий орган, образованный бесконечными ремнями, огибающими шкивы с желобами, установленные на ведущем, ведомом и обводном валах, о т л и ч а ю щ е е с я тем, что, с целью увеличения производительнос ти путем устранения забивания устрой"ства растительными примесями, каждый шкив обводного вала выполнен с ребордами, причем радиус реборды больше расстояния от оси вала до наружной Зо кромки ремня. 2. Устройство но п,1, о т л и -ч а ю щ е е с я тем, что ребордыимеют тарельчатую Форму и выполненыиз эластичного материала, при этом 35зазор между их кромками меньше ширины ремня..Па а Подписное Тираж 54 ВНИИПИ Государстве по делам изобре 113035, Москва, Ж Заказ 65/5 Проектная,Производственно-поли оставитель В,Пешехоноехред Л.Сердюков 9нного комитета Стеиий и открытий35, Раушская наб ческое предприятие, г.ужгор Корректор О. Кравцов а
СмотретьЗаявка
4081329, 15.05.1986
НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО СЕЛЬСКОХОЗЯЙСТВЕННОМУ МАШИНОСТРОЕНИЮ
ФУРЛЕТОВ ВЛАДИМИР МИХАЙЛОВИЧ, МОСИН ВИТАЛИЙ МИХАЙЛОВИЧ, ЕГОРОВ ИГОРЬ НИКОЛАЕВИЧ, ШУКАЛОВСКИЙ ГЕННАДИЙ ИВАНОВИЧ
МПК / Метки
МПК: A23N 15/00
Метки: плодов, размерам, сортирования
Опубликовано: 07.01.1988
Код ссылки
<a href="https://patents.su/3-1364280-ustrojjstvo-dlya-sortirovaniya-plodov-po-razmeram.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для сортирования плодов по размерам</a>
