Регулятор давления

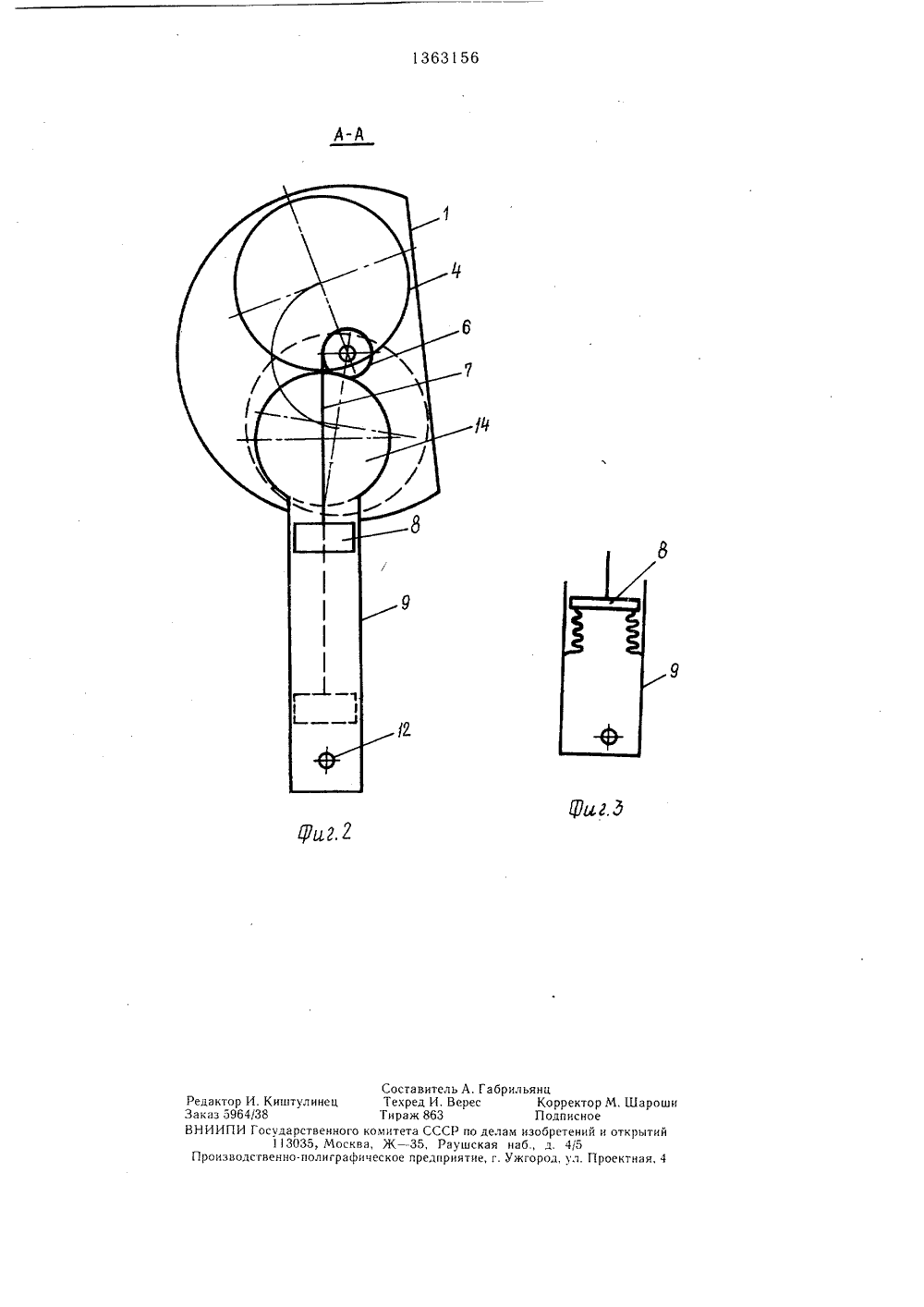

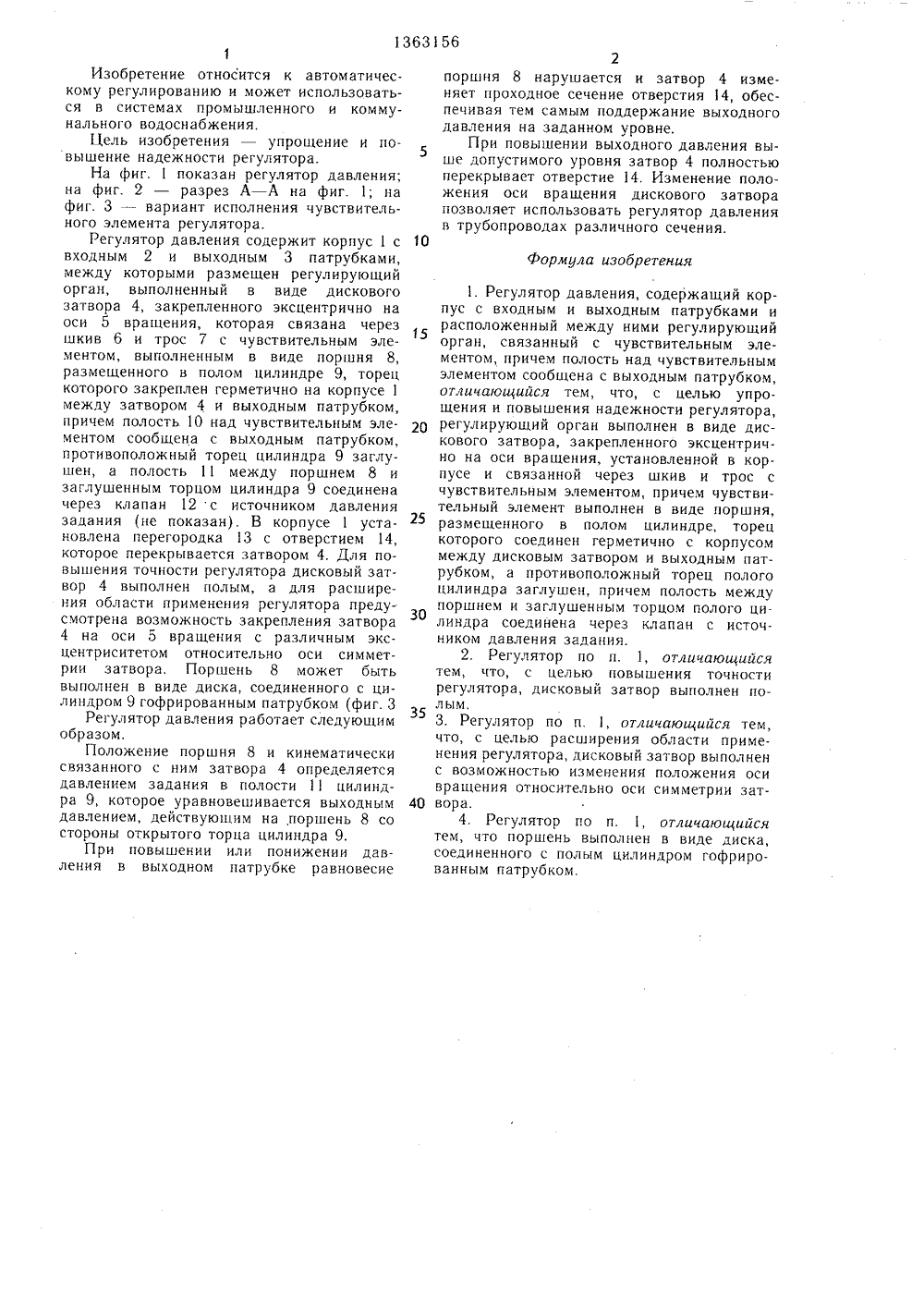

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН БО ду 4 Ы 35 О 60 ОПИСАНИЕ ИЭОБРЕТЕНИ А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ 31 с7 ЙЯ 1,аЗ,УДАРСТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Пермский политехнический институт (72) В. А. Казаков, В. А. Колоярцев, В. А. Курбатов и Н. А. Ярмонов(57) Изобретение относится к технике автоматического регулирования и может использоваться в системах промышленного и коммунального водоснабжения. Цель изобретения - упрощение и повышение надежности регулятора давления. Регулятор давления содержит корпус 1 с входным 2 и выходным 3 патрубками, между которыми размещен регулирующий орган, выполненный в виде дискового затвора 4, закпспленного эксцен 1 р но на оси 5 вращения, которая связана через шкив 6 и трос 7 с чувствительным элементом, выполченным в виде поршня 8, размещенного в полом цилиндре 9, закрепленном на корпусе между дисковым затвором 4 и выходным патрубком 3, причем противоположный торец цилиндра 9 заглушен, полость над поршнем 8 сообщена с выходным патрубком, а полость между заглушенным торцом цилиндра 9 и поршнем 8 соединена через клапан 2 с источнико.т давления задания. Для повышения точности регулятора дисковый затвор 4 выполнен полым, а для обеспечения возможности установки ре; улятора в трубопроводах различного сечения затвор 4 . вь 1 полнен с возможностг:ю изменения положения осч вращени 5 огносительно оси симметрии затвора. Поршень 8 может быть выполнен в виде немсталлического диска, соединенного с цилиндром 9 гофрированным патрубком. 3 з.п.ф-лы, 3 ил.131Изобретение относится к автоматическому регулированию и может использоваться в системах промышленного и коммунального водоснабжения.Цель изобретения - упрощение и повышение надежности регулятора.На фиг. 1 показан регулятор давления; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - вариант исполнения чувствительного элемента регулятора.Регулятор давления содержит корпус 1 с входным 2 и выходным 3 патрубками, между которыми размещен регулирующий орган, выполненный в виде дискового затвора 4, закрепленного эксцентрично на оси 5 вращения, которая связана через шкив 6 и трос 7 с чувствительным элементом, выполненным в виде поршня 8, размещенного в полом цилиндре 9, торец которого закреплен герметично на корпусе 1 между затвором 4 и выходным патрубком, причем полость 1 О над чувствительным элементом сообщена с выходным патрубком, противоположный торец цилиндра 9 заглушен, а полость 11 между поршнем 8 и заглушенным торцом цилиндра 9 соединена через клапан 12 с источником давления задания (не показан). В корпусе 1 установлена перегородка 13 с отверстием 14, которое перекрывается затвором 4. Для повышения точности регулятора дисковый затвор 4 выполнен полым, а для расширения области применения регулятора предусмотрена возможность закрепления затвора 4 на оси 5 вращения с различным эксцентриситетом относительно оси симметрии затвора. Поршень 8 может быть выполнен в виде диска, соединенного с цилиндром 9 гофрированным патрубком (фиг. 3Регулятор давления работает следующим образом.Положение поршня 8 и кинематически связанного с ним затвора 4 определяется давлением задания в полости 11 цилиндра 9, которое уравновешивается выходным давлением, действующим на поршень 8 со стороны открытого торца цилиндра 9.При повышении или понижении давления в выходном патрубке равновесие 631562поршня 8 нарушается и затвор 4 изменяет проходное сечение отверстия 14, обеспечивая тем самым поддержание выходного давления на заданном уровне.При повышении выходного давления выше допустимого уровня затвор 4 полностью перекрывает отверстие 14, Изменение положения оси вращения дискового затвора позволяет использовать регулятор давления в трубопроводах различного сечения.10Формула изобретения 1. Регулятор давления, содержащий корпус с входным и выходным патрубками ирасположенный между ними регулирующийорган, связанный с чувствительным элементом, причем полость над чувствительнымэлементом сообщена с выходным патрубком,отличающийся тем, что, с целью упрощения и повышения надежности регулятора,регулирующий орган выполнен в виде дискового затвора, закрепленного эксцентрично на оси вращения, установленной в корпусе и связанной через шкив и трос счувствительным элементом, причем чувствительный элемент выполнен в виде поршня,размещенного в полом цилиндре, торецкоторого соединен герметично с корпусоммежду дисковым затвором и выходным патрубком, а противоположный торец пологоцилиндра заглушен, причем полость междупоршнем и заглушенным торцом полого цилиндра соединена через клапан с источником давления задания.2, Регулятор по п. 1, отличающийсятем, что, с целью повышения точностирегулятора, дисковый затвор выполнен полым,3. Регулятор по и. 1, отличающийся тем,что, с целью расширения области применения регулятора, дисковый затвор выполненс возможностью изменения положения осивращения относительно оси симметрии зат 40 вора.4, Регулятор по и, 1, отличающийсятем, что поршень выполнен в виде диска,соединенного с полым цилиндром гофрированным патрубком.1363156 9 ароши ткрыти ектна Редактор И. КиштулинецЗаказ 5964/38ВНИИПИ Государственного113035, МоскПроизводственно. полиграф Составитель А. ГТехред И. ВересТираж 863комитета СССР по да, Ж - 35, Раушскческое предприятие брильянцКорректоПодписнолам изобретенийя наб., д. 4/5г. Ужгород, ул. П
