Стенд для моделирования процесса ударного бурения

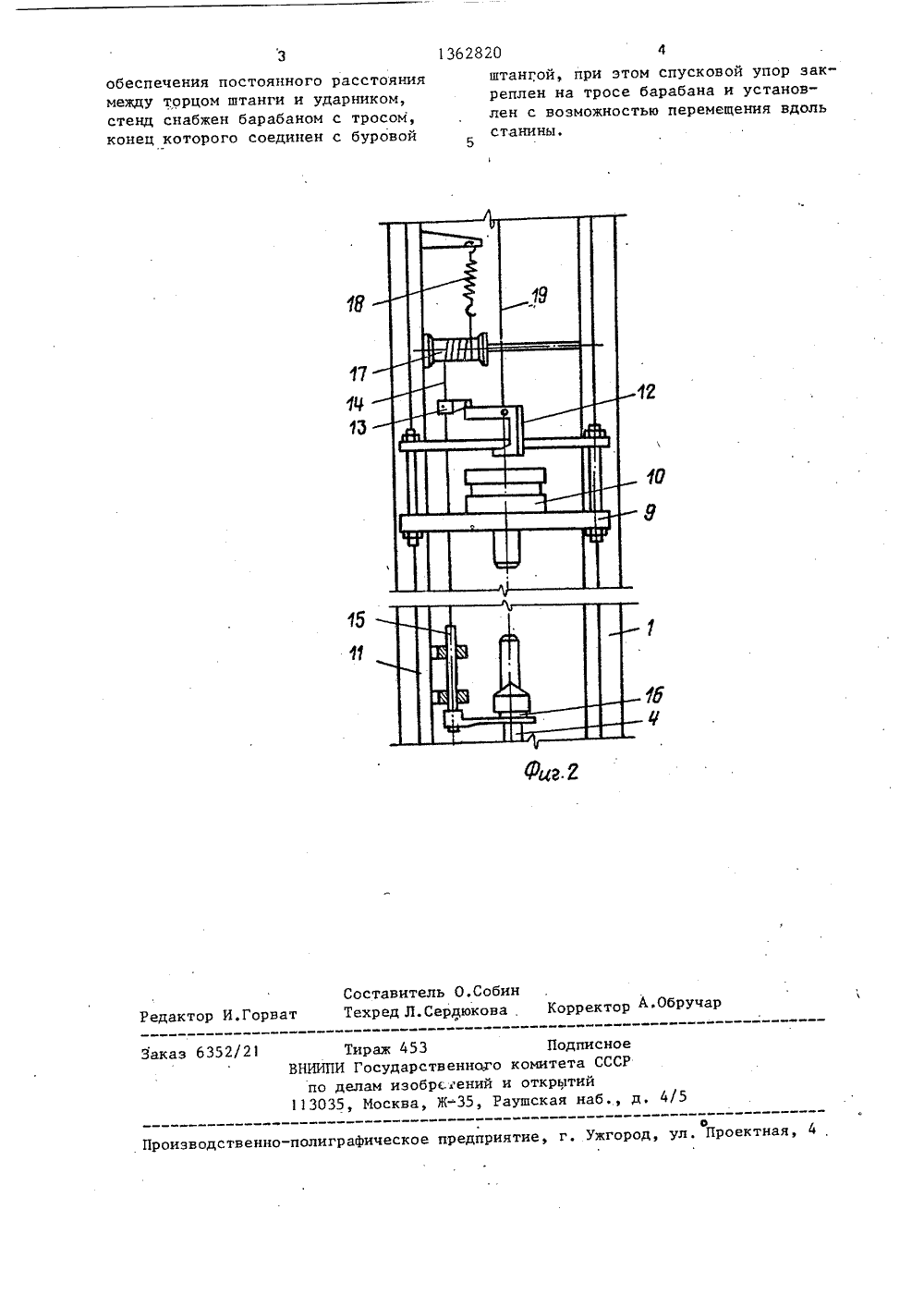

ПИСАНИЕ ИЗОБРЕТЕН А ВТОРСКОМУ СВИ ЬСТВУ й ин гичес кидзеГуди.8) ССС 3. 2(088ельство /30, 19 ство СС /00, 1 ОВАНИЯ СР79.ПРОЦЕСгорнонточтсяысит ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР пО делАм изОБРетений и ОтнРыт(54) СТЕНД ДЛЯ МОДЕЛИРСА УДАРНОГО БУРЕНИЯ(57) Изобретение откоспром-ти и позволяет по 801362820 ность зксперимента за счет автоматического обеспечения постоянного расстояния между торцом буровой штанги (БШ) и ударником, Стенд включает ста нину 1, размещенное на ней нагруэочное приспособление 6, механизм поворота 7, стол для крепления блока породы 8,.БШ 4 с инструментом 5, удар-., ник 10, установленный в каретке 9. Она связана тросом (Т) 11 с механизмом подъема каретки 9, Барабан 17 стенда имеет Т 14, конец которого соединен с БШ 4, На Т 14 закреплен спусковой упор 13, перемещающийся вдоль станины , Каретка 9 с ударником 10 поднимаются на нужную высоту1362820 и наносят удар по торцу БШ 4. Далееона воздействует на рычаг, которыйувлекает за собой Т 14 с упором 13,обеспечивая согласованное перемещеИзобретение относится к горнойпромышленности, в частности к устройствам для моделирования процессаударного бурения,Целью изобретения является снижение трудоемкости и повышение точности эксперимента за счет автоматического обеспечения постоянного расстояния между торцом штанги и ударником.На фиг,1 изобрежен предлагаемыйстенд; на фиг,2 - устройство для автоматического регулирования высотысбрасывания ударника.Буровой стенд включает станину 1с механизмом подъема 2 и люнетами 3для крепления штанги 4 с буровыминструментом 5, нагрузочное приспособление 6, механизм поворота штанги 7. В нижней части стенда находит ся стол для крепления блока породы 8,Стенд имеет каретку 9 с ударникомО, перемещаемую по направляющимструнам 11 захватом 12 механизмаподъема. Устройство для автоматического регулирования высоты сбрасывания ударника включает спусковой упор13, закрепленный на тросе 14. Нижнийконец троса 14 связан с рычагом 15,который входит в зацепление с буртиком 16 штанги 4, а верхний закрепленна барабане 17 с пружинным компеисатором 18. Подпружиненный барабанобеспечивает постоянное натяжениетроса.Стенд работает следующим образом.Каретка 9 с ударником 1 О, удерживаемая захватом 12, поднимается понаправляющим струнам 11 тросом 19 нанеобходимую высоту. Заднее плечо зах"вата 12, представляющего из себя двуплечий рычаг, упирается в упор 13,захват поворачивается относительнооси подвеса на подъемном тросе 19 икрюк захвата выходит из зацепленияс кареткой 9. Ударник 10, перемещание упора 13 с БП 4.После удара БИ4 с инструментом 5 поворачивается,При бурении Т 14 сматывается с барабана 17. 2 ил. ясь вниз с кареткой 9, наносит ударпо торцу штанги 4. После нанесения удара происходит разрушение породыпод инструментом 5 и штанга 4 переме" б щается вниз на некоторую величину,воздействуя при этом буртиком 16 на,рычаг 15, Рычаг 15, перемещаясь вместе со штангой 4, увлекает за собойтрос 14 с упором 13, обеспечивая сог- О ласованное перемещение упора 13 соштагой 4 а следовательно, постоянство расстояния от точки сброса ударника до торца штанги и энергии удара.После удара штанга с инструментом 6 поворачивается механизмом поворота 7на требуемый угол. В процессе бурения струна 14 сматывается с барабана17, причем пружина 18 обеспечиваеткомпенсацию колебаний струны при 20 ударах.Согласованное перемещение спускового упора и штанги обеспечивает постоянство энергии удара, что повышаетточность эксперимента. Кроме того, 26 за счет автоматического регулирования высоты сбрасывания ударника уст- раняется необходимость вручную перемещать упор на станине для компенсации перемещений штанги, что снижает 30 трудоемкость испытаний. Формула изобретения Стенд для моделирования процесса ЗБ ударного бурения, включающий станину, размещенное на ней нагрузочное приспособление, механизм поворота, стол для крепления блока породы, буровую штангу с инструментом, удар 40 ник, установленный в каретке, связанной посредством троса с механизмом подъема каретки, и спусковой упор, о т л и ч а ю щ и й с я тем, что, с целью повышения точности экс 45 перимента за счет автоматическогобруч Редактор И каз 6352/2 ИИП 4/ оиграфическое предприятие, г, ужгород, ул. Проектная, 4 Производственн обеспечения постоянного расстояниямежду торцом штанги и ударником,стенд снабжен барабаном с тросом,конец которого соединен с буровой Тираж 453 И Государственног делам изобр:ений 5, Москва, Ж,штангой, при этом спусковой упор закреплен на тросе барабана и установлен с возможностью перемещения вдольстанины,Подписноекомитета СССРоткрытийушская наб., д
