Способ протаскивания стволов деревьев и устройство для его осуществления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

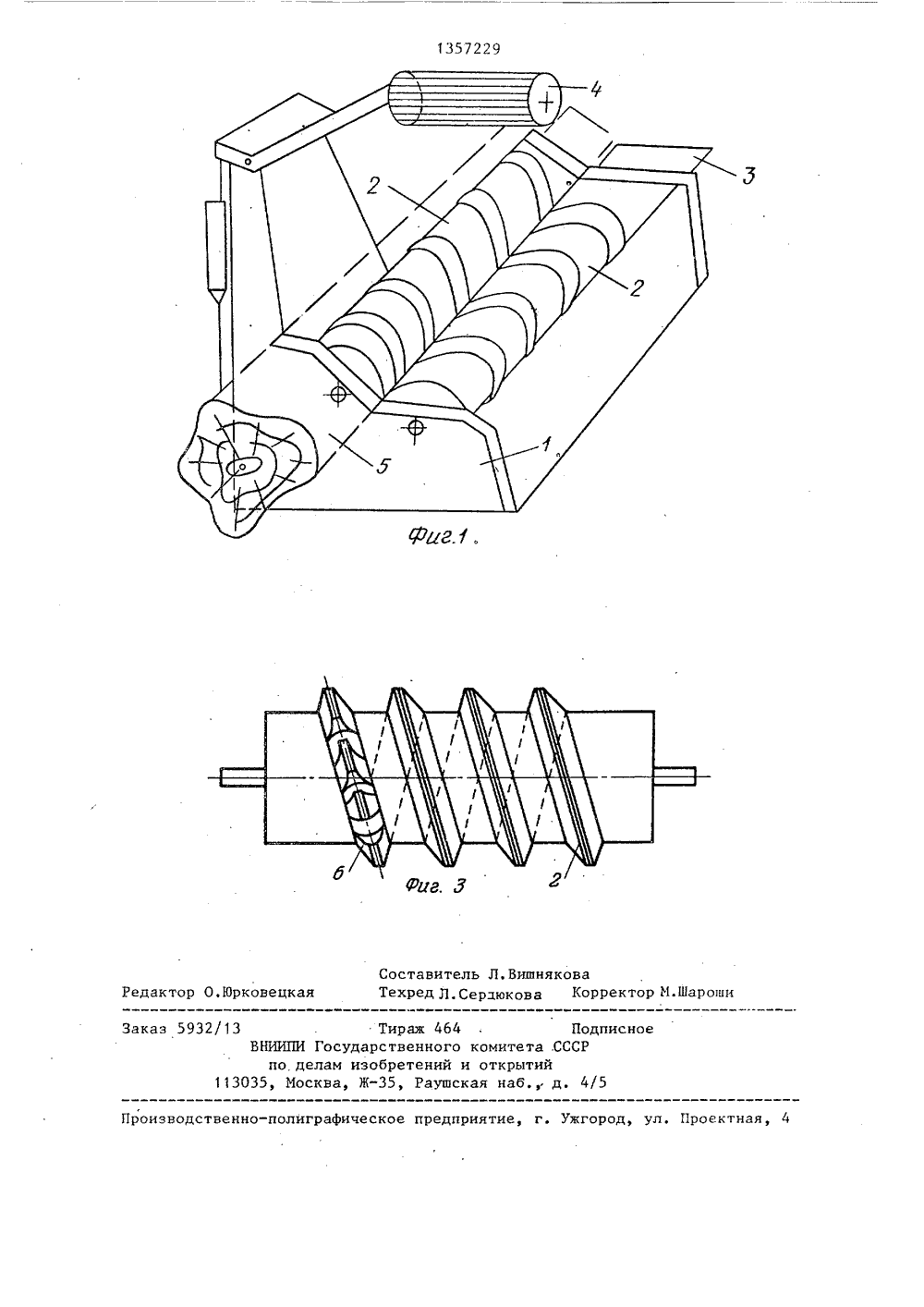

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНРЕСПУБЛИК ЯО 1357229 51)4 В 27 Ь В 27 ВВ 272 Целью изобретения являетсянадежности протаскивания. У овышени тройствиде виде асть ви Р 451 огический о имеет тяговые органы 2 внеков, прижимной элемент вальца 4. Первый виток или.И.Бас1.867.65(088.етельство СССРЕ 1/00, 1978. анов выментов. ековых ор каждого и полнена в виде режущих эл После укладки ствола на т говые шнеизводит ань валец 4 пр ущих элеме рорези наи шаг про тов, Посоверхност езей тожлают рофи ы про я. Пр сцепл ся к лесной(57) Изобреи деревообрти и может ление вей, осуисходит их загл перемещение по ение относиФбатывающей ромьппленнос вано в суч" прорез ществл 2 с. п таскивание ствола тся прф-лы,ть исп инах пр ль о действ иле орезных м ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(54) СПОСОБ ПРОТАСКИВАНИЯ СТВОЛОВДЕРЕВЬЕВ И УСТРОЙСТВО ДЛЯ ЕГО ОСУ- ЩЕСТВЛЕНИЯ ковые ор вдавлива ледние д ствола. дественн лю и шагу элементов вращении шнековых о113Изобретение относится к лесной и деревообрабатывающей промышленности и,может быть использовано в сучкорезных машинах протяжного действия.Целью изобретения является повышение надежности протаскивания.На фиг. 1 изображено устройство для осуществления способа, общий вид; на фиг2 - то же, вид сбоку, на фиг. 3 - тяговый орган.Устройство для осуществления способа состоит из рамы 1, на которой параллельно установлены нижние продольные тяговые органы 2 с выступами, выполненные в виде шнеков, с приводом от гидродвигателя 3, и йрижимного элемента в виде вальца 4, осуществляющего прижим ствола 5 к шнековым органам 2, Первый виток каждого шнекового органа 2 или часть его вы-. полнена в виде режущих элементов 6.Устройство работает следующим образом.После укладки ствола 5 на тяговые шнековые органы 2 валец 4 производит предварительное вдавливание режущих элементов 6 первых витков шнековых органов 2, которые делают прорези на поверхности древесного ствола по форме поперечного сечения элемента сцепления. При включении гидро- двигателя 3 происходит, вращение шнековых органов 2, их постепенное заглубление в прорезь и перемещение по ней, При полном заглублении винтовых элементов шнековых органов 2 развивается максимальное тяговое усилие. 57229 2прорезь режущими элементами 6 первыхвитков по форме поперечного сеченияэлемента сцепления. Затем в эту прорезь вводят элемент сцепления и 5перемещают его по ней, протаскиваяствол,В предлагаемом устройстве не происходит проскальзывания элементовсцепления, так как они перемещаютсяв прорези, что улучшает сцеплениетяговых органов с древесиной и увеличивает развиваемое тяговое усилие.Наличие прорези на стволе дереване влияет на качество деловой древесины, так как дерево на последующих операциях проходит очистку, распиловку и т,д. П р и ме р. Прежде чем ввести в контакт с древесиной тяговые шнековые органы 2 в древесине делают Формула изобретения 1. Способ протаскивания стволовдеревьев, содержащий укладку стволовна тяговые органы, имеющие выступы, 2 б прижатие стволов и их протаскивание,о т л и ч а ю щ и й с я тем, что,с целью повышения надежности протаскивания, после прижатия стволов наих поверхности режущими элементами З 0 формируют прорези, профиль и шаг которых тождественны профилю и шагувыступов тяговых органов, а протаскивание осуществляют после формирочвания по крайней мере одной прорези.2. Устройство для протаскивания 35стволов деревьев, содержащее нижниетяговые органы и прижимной элемент,о т л и ч а ю щ е е с я тем, чтотяговые органы выполнены в виде па раллельных продольных шнековпокрайней мере часть первого виткакаждого из которых выполнена и видережущих элементов.1357229 оставитель ехред Л. Сер тор М.Шароши аказ 5932/13 46 исн омитета .СССРоткрытийя на 6.; д. 4 Производственно-полиграфическое предприяти Редактор О,Юрковецкая ВНИИПИ Госуда по делам из 113035, Москва, ЖвенногоетенийРаушс ишняковаова Кор Ужгород, ул. Проектна
СмотретьЗаявка
3993234, 19.12.1985
СИБИРСКИЙ ТЕХНОЛОГИЧЕСКИЙ ИНСТИТУТ
ДИТРИХ ВИКТОР ИВАНОВИЧ, БАС ВИТАЛИЙ ИВАНОВИЧ
МПК / Метки
МПК: B27B 25/02, B27G 1/00, B27L 1/00
Метки: деревьев, протаскивания, стволов
Опубликовано: 07.12.1987
Код ссылки
