Имитатор аэродинамических нагрузок
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 133764
Авторы: Барам, Колесников, Рейхель, Становой
Текст

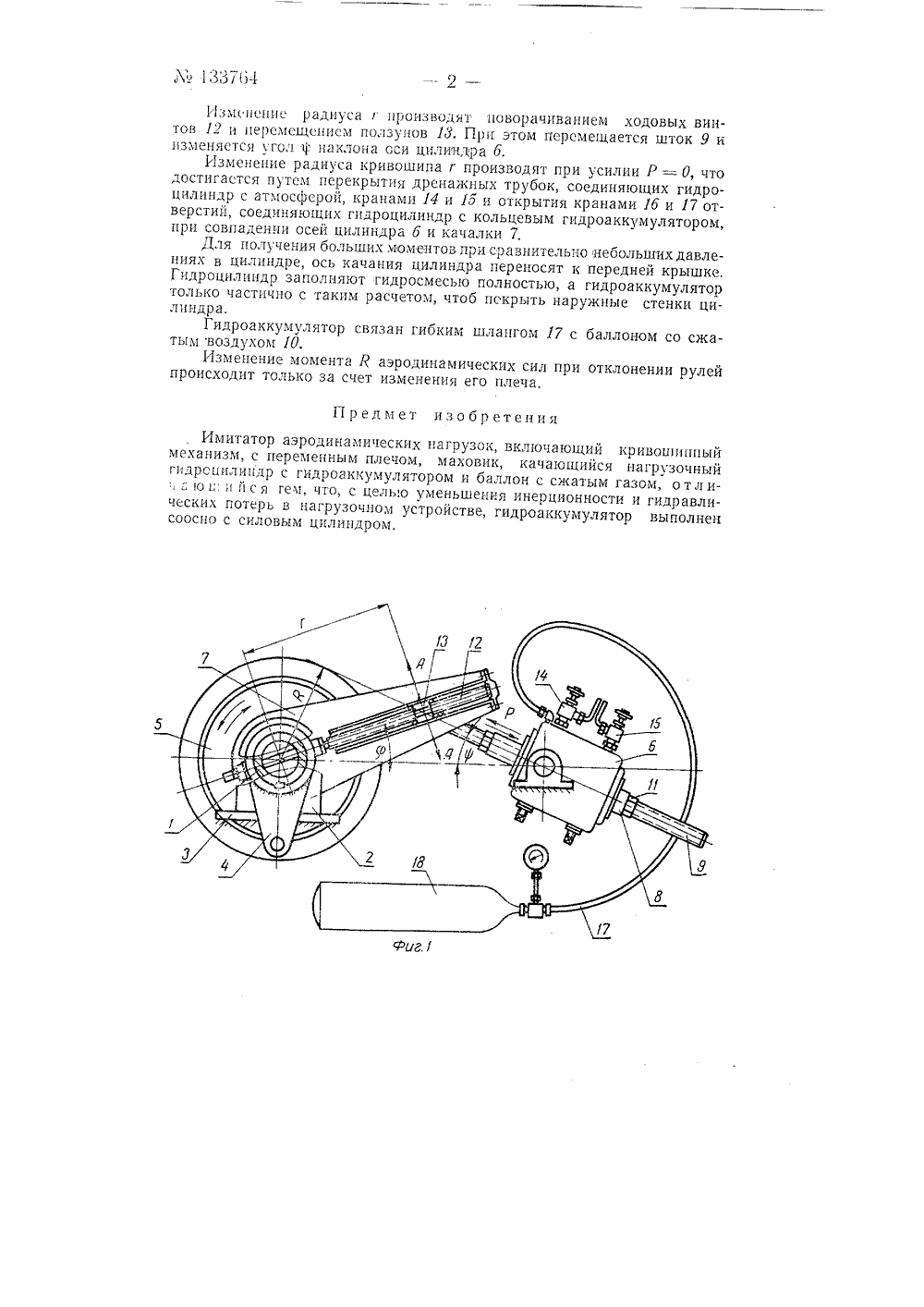

11 одl2 нснп ГР/ннн ." 240 Е. Г. Барам, В. В. Колесников, О, М. Рейхель и В, И. Становой ИМИТАТОР АЭРОДИНАМИЧЕСКИХ НАГРУЗОКЗаив,тсно 7 марта 160 г, за М 658462/25 в Комитет по аслам изобретений и отнмггн ири Совет Министров СССРОиубаиноиао и ;Боластсис изобретений М 22 за 960 г. Известны имитаторы аэродинамических нагрузок, являющиесяинерционными. Они имеют переменное плечо, маховик, качающийся нагрузочный цилиндр с гидрсаккумулятором и баллон с сжатым воздухом.Однако известныс имитаторы недостаточно удобны в эксплуатации идопускают значительные потери в нагрузочном устройстве.Предлагаемый имитатор отличается тем, что его гидроаккумулятор выполнен соосно с силовым гидроцилиндром, что приводит куменьшению инерционности имитатора и снижению гидравлических потерь в нагрузочном устройстве,На фпг, 1 изображена схема имитатора; на фиг, 2 - сечение двойной качалки имитатора по А-А на фнг. 1; на фиг. 3 - гидроцилиндр сгидроаккумулятором и разрезе, вид сбоку.Вал 1 захеняощий собой вал самолетного руля, покоится в подшипниках опоры 2 и 3. На валу насажена самолетная качалка 4, получающая усилие от самолетной системы управления (бустер, винтовой подьемник и т. п.). На другом конце вала насажен наборный маховик 5,имитирующий инерцию одного из рулей.Момент аэродинамических сил создается путем прикладывания силы Р, возникающей в гидравлическом цилиндре б, к двойной качалке 7,сидящей на валуСила Р передается к качалке пустотелым штоком 8 цилиндра б ивходящим в него винтовым штоком 9, заканчивающимся головкой с подшипниками, в которые входит палец 10.Изменение взаимного расположения пустотелого 8 и винтового 9штоков достигаегся поворачиваниегч гайки 11,Усилие от штоков чсрез палец 10 см. фиг. 2) передается на качалку 7 через ползуны и ходовые винты 12,При одних и тех же значениях усилия Р и угла гр отклонения руляпредставляется возможным получить различные моменты путем изменения радиуса кривошипа г, а следовательно, и плеча момента Я, Ж 13371)4Излн пение радиуса г производят цоьорачиванием ходовых винтов 2 и персмсщсписм ползунов И, При этом перемещается шток 9 и изменяется угол Ч: наклона Оси цилиндра 6.Изменение радиуса кривошипа г производят при усилии Р = О, что достигается путем перекрытия дренажных трубок, соединяющих гидро- цилиндр с атмосферой, кранами И и 16 и открытия кранами 16 и 17 отверстий, соединяющих гидроцилиндр с кольцевым гидроаккумулятором, при совпадении осей цилиндра 6 и качалки 7,Для получения больших моментов при сравнительно небольших давлениях в цилиндре, ось качания цилиндра переносят к передней крышке. Гидроцилицдр заполняют гидросмесью полностью, а гидроаккумулятор только частично с таким расчетом, чтоб покрыть наружные стенки цилиндра.Гидроаккумулятор сузап гибким шлангом 17 с баллоном со сжатым воздухом 10.Изменение момента Р аэродинамических сил при отклонении рулей происходит только за счет изменения его плеча.Предмет изобретенияИмитатор аэродинамических нагрузок, вклточающий кривошиппый механизм, с переменным плечом, маховик, качающийся нагрузочный гидрсцилицдр с гидроаккумулятором и баллон с сжатым газом, о тл и. з и ц и й с я гем, что, с целью уменьшения инерционности и гидравлических потерь в нагрузочном устройстве, гидроаккумулятор выполнен соосно с силовым цилиндром,
СмотретьЗаявка
658462, 07.03.1960
Барам Е. Г, Колесников В. В, Рейхель О. М, Становой В. И
МПК / Метки
МПК: B64C 13/46
Метки: аэродинамических, имитатор, нагрузок
Опубликовано: 01.01.1960
Код ссылки
