Прибор по физике для демонстрации молекулярных процессов

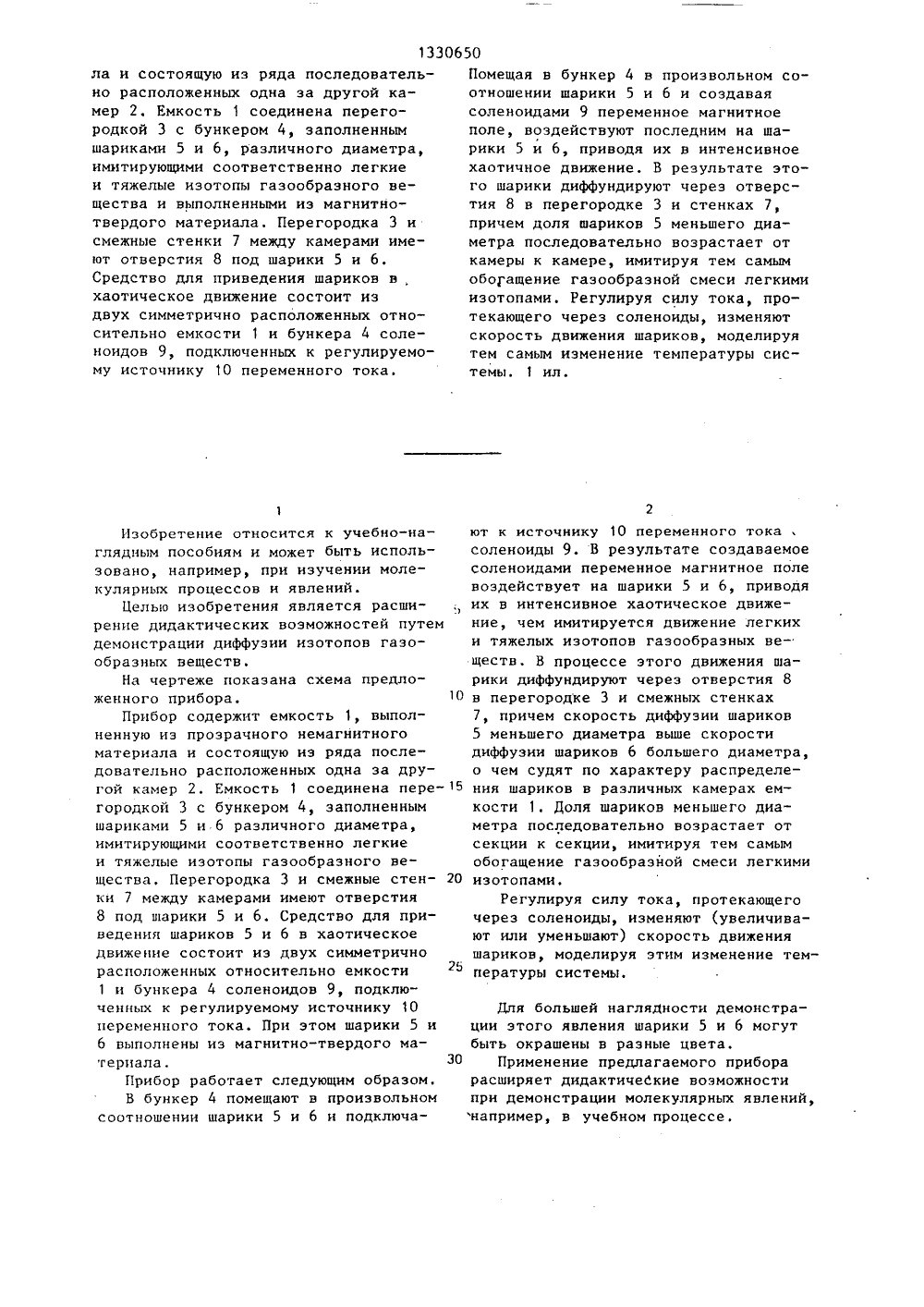

)4 С 09 В 231 ОПИСАНИЕ ИЗОБРЕТЕНИЯвй ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ А ВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Институт прикладной физикиАН МССР(56) Авторское свидетельство СССРУ 875445, кл. С 09 В 23/12, 1980.(54) ПРИБОР ПО ФИЗИКЕ ДЛЯ ДЕМОНСТРАЦИИ МОЛЕКУЛЯРНЫХ ПРОЦЕССОВ(57) Изобретение относится к учебнонаглядным пособиям по физике и позволяет расширить дидактические воэможности при демонстрации молекулярных явлений, связанных с диффузиейизотопов газообразных веществ. Прибор содержит емкость 1, выполненнуюиэ прозрачного немагнитного материа 11330650 10 15 20 25 30 ла и состоящую из ряда последовательно расположенных одна за другой камер 2. Емкость 1 соединена перегородкой 3 с бункером 4, заполненнымшариками 5 и 6, различного диаметра,имитирующими соответственно легкиеи тяжелые изотопы газообразного вещества и выполненными из магнитнотвердого материала. Перегородка 3 исмежные стенки 7 между камерами имеют отверстия 8 под шарики 5 и 6.Средство для приведения шариков в,хаотическое движение состоит издвух симметрично расположенных относительно емкости 1 и бункера 4 соленоидов 9, подключенных к регулируемому источнику 10 переменного тока. Изобретение относится к учебно-наглядным пособиям и может быть использовано, например, при изучении молекулярных процессов и явлений.Целью изобретения является расширение дидактических воэможностей путем демонстрации диффузии изотопов газообразных веществ.На чертеже показана схема предложенного прибора.Прибор содержит емкость 1, выполненную из прозрачного немагнитного материала и состоящую иэ ряда последовательно расположенных одна за другой камер 2. Емкость 1 соединена перегородкой 3 с бункером 4, заполненным шариками 5 и 6 различного диаметра, имитирующими соответственно легкие и тяжелые изотопы газообразного вещества. Перегородка 3 и смежные стенки 7 между камерами имеют отверстия 8 под шарики 5 и 6. Средство для приведения шариков 5 и 6 в хаотическое движение состоит иэ двух симметрично расположенных относительно емкости 1 и бункера 4 соленоидов 9, подключенных к регулируемому источнику 10 переменного тока. При этом шарики 5 и 6 выполнены из магнитно-твердого материала.Прибор работает следующим образом.В бункер 4 помещают в произвольном соотношении шарики 5 и 6 и подключаПомещая в бункер 4 в произвольном соотношении шарики 5 и 6 и создаваясоленоидами 9 переменное магнитноеполе, воздействуют последним на шарики 5 и 6, приводя их в интенсивноехаотичное движение. В результате этого шарики диффундируют через отверстия 8 в перегородке 3 и стенках 7,причем доля шариков 5 меньшего диаметра последовательно возрастает откамеры к камере, имитируя тем самымобогащение газообразной смеси легкимиизотопами. Регулируя силу тока, протекающего через соленоиды, изменяютскорость движения шариков, моделируятем самым изменение температуры системы, 1 ил. ют к источнику 10 переменного токасоленоиды 9. В результате создаваемоесоленоидами переменное магнитное полевоздействует на шарики 5 и 6, приводяих в интенсивное хаотическое движение, чем имитируется движение легкихи тяжелых изотопов газообразных веществ. В процессе этого движения шарики диффундируют через отверстия 8 в перегородке 3 и смежных стенках 7, причем скорость диффузии шариков 5 меньшего диаметра выше скорости диффузии шариков 6 большего диаметра, о чем судят по характеру распределения шариков в различных камерах емкости 1. Доля шариков меньшего диаметра последовательно возрастает от секции к секции, имитируя тем самым обогащение газообразной смеси легкими изотопами.Регулируя силу тока, протекающего через соленоиды, изменяют (увеличивают или уменьшают) скорость движения шариков, моделируя этим изменение температуры системы. Для большей нагляДности демонстрации этого явления шарики 5 и 6 могут быть окрашены в разные цвета,Применение предлагаемого прибора расширяет дидактические воэможностипри демонстрации молекулярных явлений,например, в учебном процессе.з 13306504 Ф о р м у л а и з о б р е т е н и я образных веществ, емкость выполненаПрибор по физике для демонстрации иэ прозрачного немагнитного материамолекулярных процессов, содержащий ла и состоит из ряда последовательно емкость, соединенную перегородкой с расположенных одна эа другой камер,5отверстиями под шарики, с бункером, смежные стенки между которыми имеют заполненным шариками различного диа- отверстия такие же, как и перегородметра, имитирующими молекулы, и сред- ка, а средство для приведения шариков ство для приведения шариков в хаоти- в хаотическое движение выполнено в ческое движение, о т л и ч а ю - 10 виде двух симметрично расположенных щ и й с я тем, что, с целью расшире- относительно емкости и бункера соления дидактических возможностей путем ноидов, при этом шарики выполнены иэ демонстрации диффузии изотопов газо- магнитно-твердого материала.Составитель П. СердечновРедактор М. Келемеш Техред Л.Сердюкова Корректор Л. ПатайЗаказ 3585/51 Тираж 433 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
