Уплотнение цилиндра

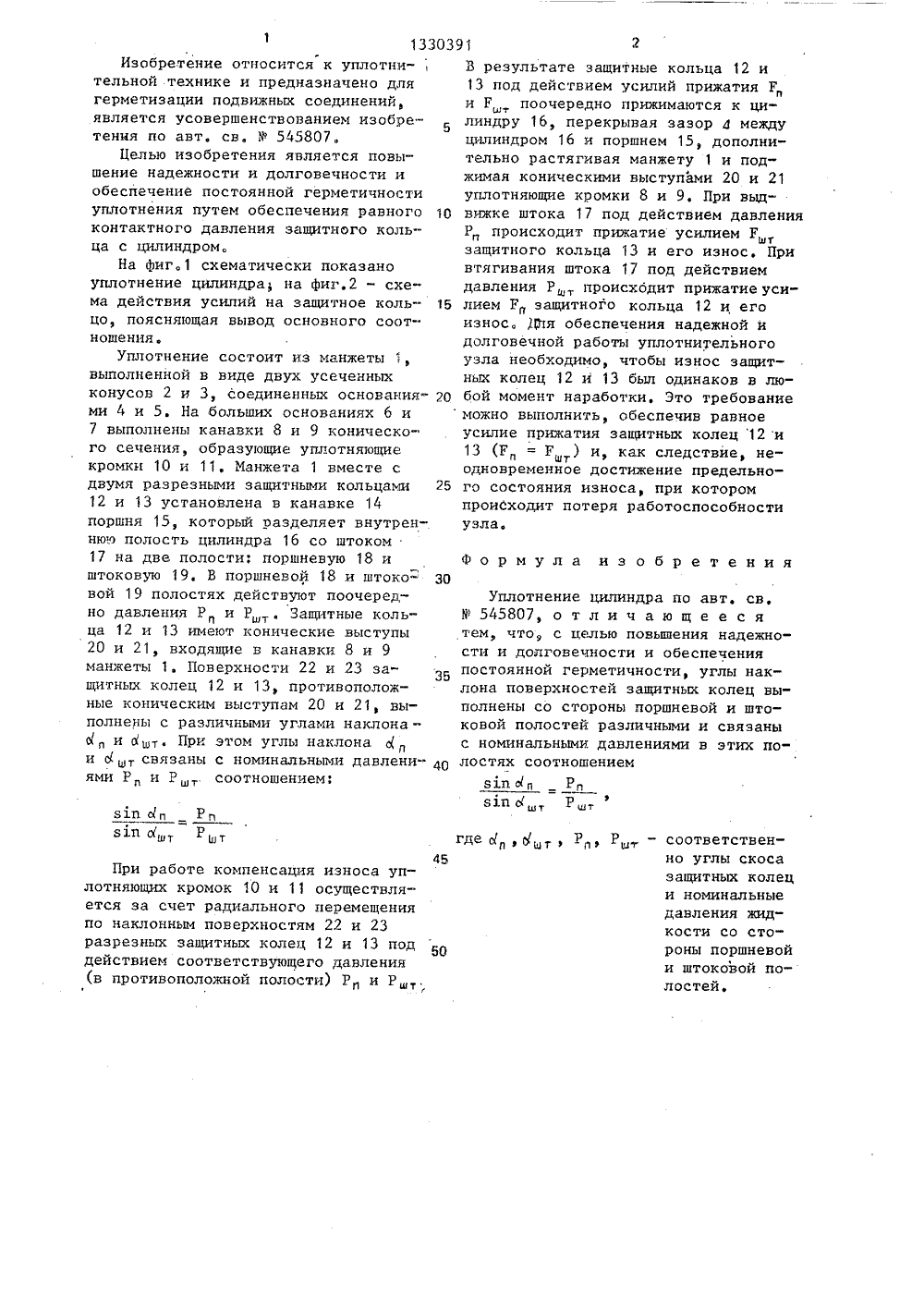

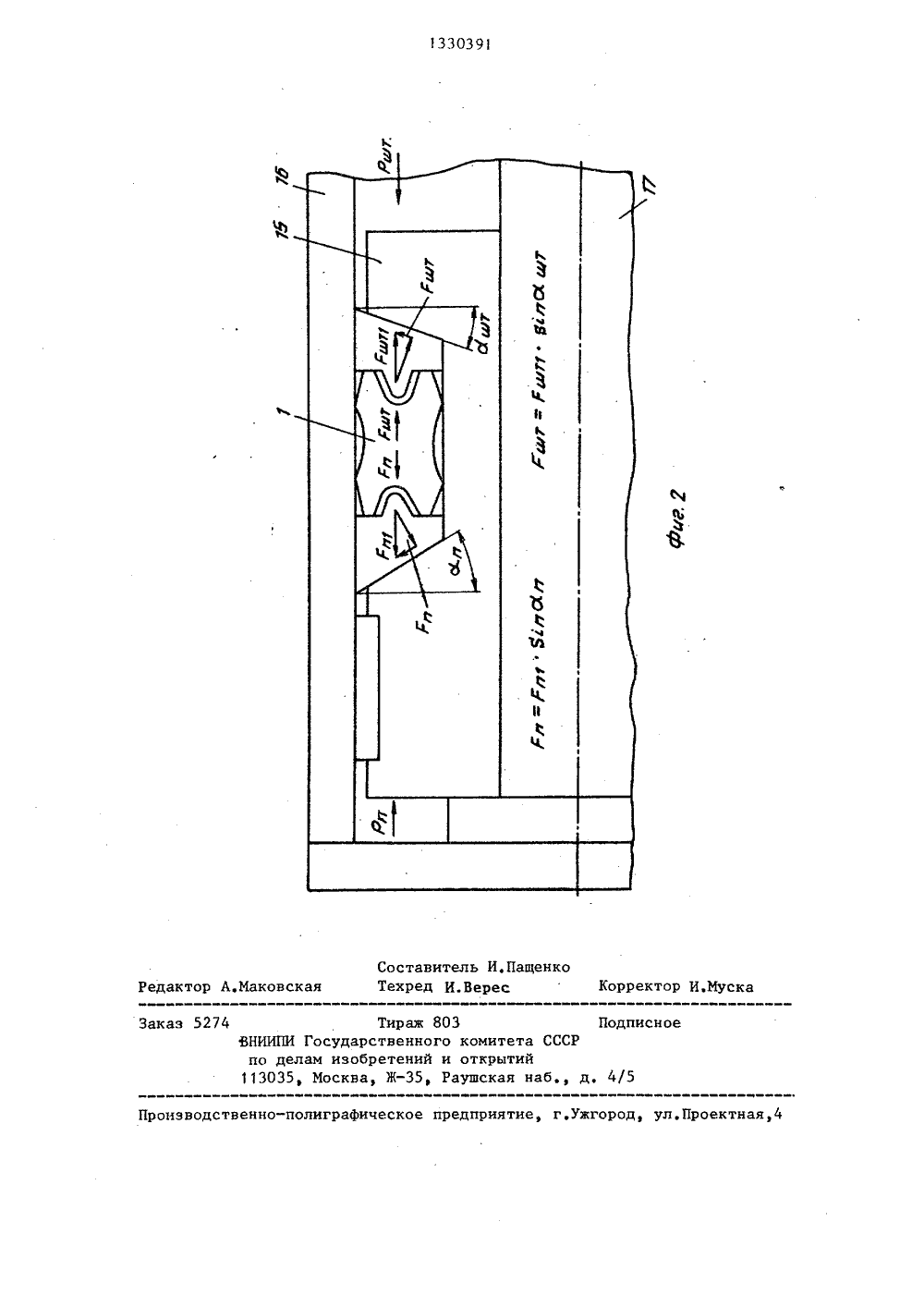

СОЮЗ СО 8 ЕТСНИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 19) (1 391 4 Р 16315/5 ПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИ ЛЬСТ роектно-конментальный иностроения Мустафаев, ппляев ьство СССР /56, 1974. 54) УПЛОТНЕНИЕ А(57) Изобретени тельной технике носится к уплотниозволяет повыснть ОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Государственный пструкторский и экспериститут угольного машин(56) Авторское свидетелУ 545807, кл. Р 16 Ю 1 надежность и долговечность уплотни.тельного узла гидроцилиндра, при этомгерметичность соединения будет одинаковой в любой момент времени независимо от того, какое давление - поршневое или штоковое - действует науплотнительный узел. Уплотнение содержит манжету 1, установленную с раз"резными защитнымикольцами 12 и 13 в канавке 14 поршня 15, который разделяетвнутреннюю полость цилиндра 16 на двеполости: поршневую 18 и штоковую 19.По-верхности 22 и 23 защитных колец 12и 13 выполнены наклонными с различны"ми углами д и О , которые связаныс номинальными давлениями Р и Р,.соотношением: зпЫ/зхпв = Рп/Р2Бхп сп Рпз.п ощт Р пт 45 давления жидкости со сто" роны поршневой и штоковой полостей. БО 1133Изобретение относится к уплотнительной технике и предназначено длягерметизации подвижных соединений,является усовершенствованием изобретения по авт, св. й 545807.Целью изобретения является повышение надежности и долговечности иобеспечение постоянной герметичностиуплотнения путем обеспечения равногоконтактного давления защитного кольца с цилиндром,На фиг.1 схематически показаноуплотнение цилиндра, на фиг,2 - схема действия усилий на занятное кольцо, поясняющая вывод основного соотношения,Уплотнение состоит из манжетывыполненной в виде двух усеченныхконусов 2 и 3, соединенных основаниями 4 и 5. На больших основаниях б и7 выполнены канавки 8 и 9 конического сечения, образующие уплотняющиекромки 10 и 11. Манжета 1 вместе сдвумя разрезными защитными кольцами12 и 13 установлена в канавке 14поршня 15, который разделяет внутреннюю полость цилиндра 16 со штоком17 на две полости; поршневую 18 иштоковую 19. В поршневой 18 и штоковой 19 полостях действуют поочередно давления Р и Р . Защитные коль"ца 12 и 13 имеют конические выступы20 и 21, входящие в канавки 8 и 9манжеты 1. Поверхности 22 и 23 защитных колец 12 и 13, противоположные коническим выступам 20 и 21, выполнены с различными углами наклона -М и и М,о. При этом углы наклонаии Ы ц связаны с номинальными давлениями Р и Р соотношением: При работе компенсация износа уплотняющих кромок 10 и 11 осуществляется за счет радиального перемещения по наклонным поверхностям 22 и 23 разрезных защитных колец 12 и 13 под действием соответствующего давления (в противоположной полости) Р и РГ 0391 2В результате защитные кольца 12 и 13 под действием усилий прижатия Рп и Р, поочерецно прижимаются к цилиндру 16, перекрывая зазор а между цилиндром 16 и поршнем 15, дополнительно растягивая манжету 1 и поджимая коническими выступами 20 и 21 уплотняющие кромки 8 и 9. При выд вижке штока 17 под действием давленияР происходит прижатие усилием Р защитного кольца 13 и его износ. При втягивания штока 17 под действием давления Рщ происхбдит прижатие уси лием Гя защитного кольца 12 и егоизнос, Дпя обеспечения надежной и долговечной работы уплотнительного узла необходимо, чтобы износ защитных колец 12 й 13 был одинаков в лю бой момент наработки. Это требованиеможно выполнить, обеспечив равное усилие прижатия защитных колец 12 и 13 (Р = Р ) и, как следствие, неодновременное достижение предельно го состояния износа, при которомпроиСходит потеря работоспособности узла. Формула и з обретения30 Уплотнение цилиндра по авт. св, У 545807, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности и долговечности и обеспечения постоянной герметичности, углы наклона поверхностей защитных колец выполнены со стороны поршневой и штоковой полостей различными и связаны с номинальными давлениями в этих полостях соотношениемз 1 п п Рпып с Р где Ып, ц, Р, Р, - соответственно углы скосазащитных колеци номинальные1330391 Соста тель И,ПащенкИ.Верес оррект ехр едактор А.Маковска ска Заказ 527 Подписное по дел 13035,/5 аушская наб,Производственно-полиграфическое предприятие, г.ужгород, ул.Проектна Тираж сударственно изобретений осква, Ж, 03о комитета СССи открытий
