Система регулирования питания парогенераторов

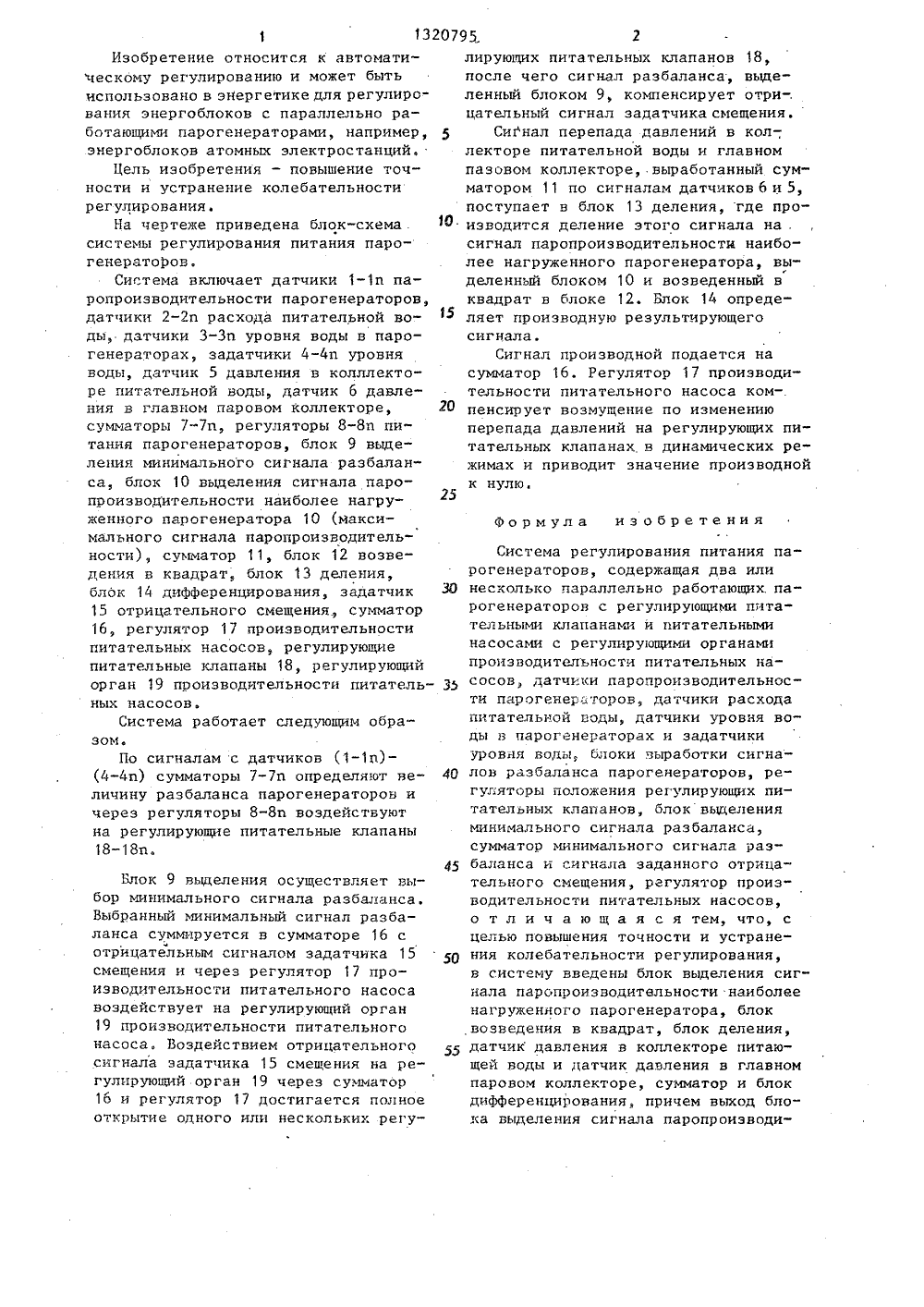

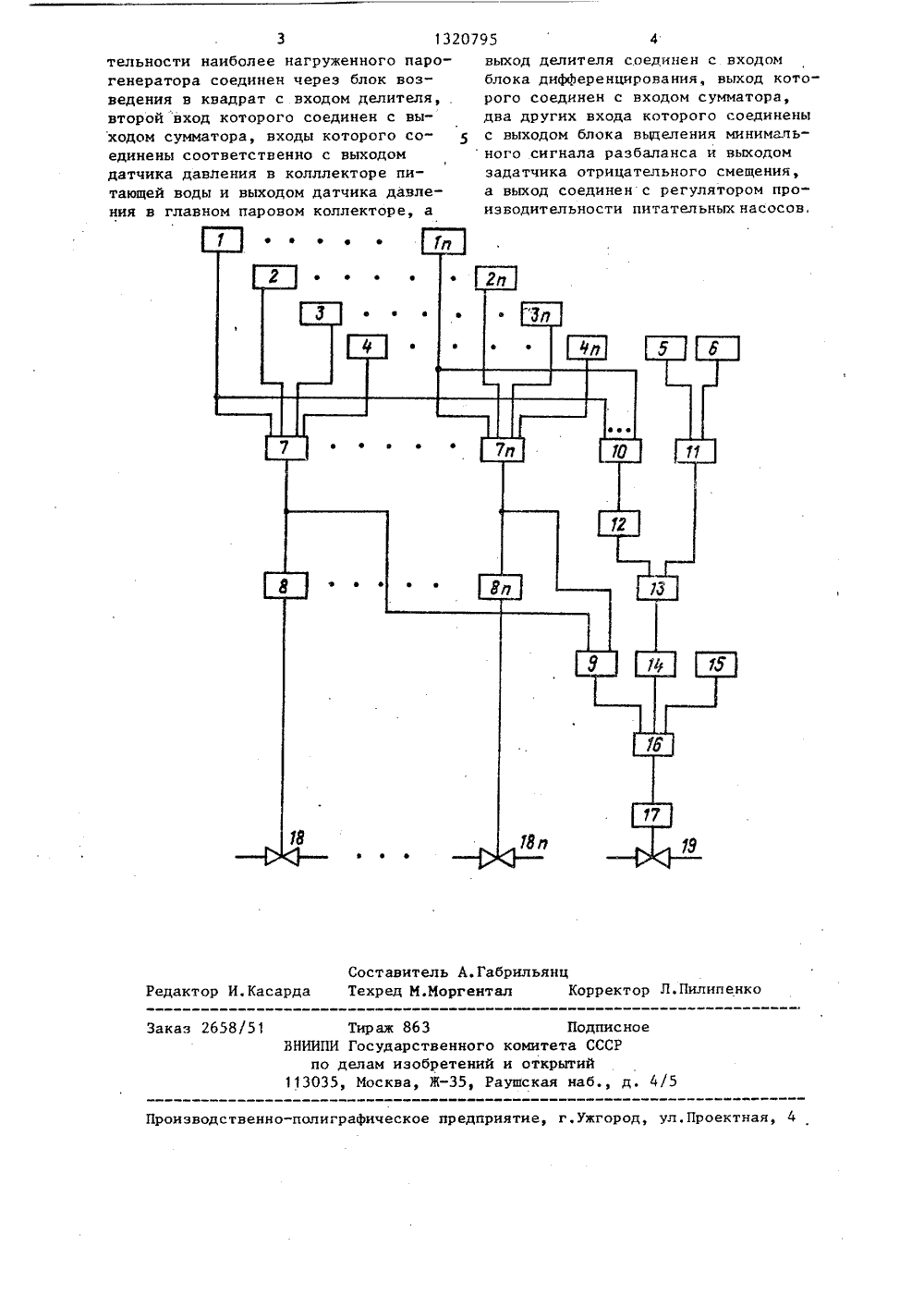

"ЫЬ% ИА ЕТЕНИ ИДЕТ ЕЛЬСТР ил е ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ ОПИСАН И Н АВТОРСКОМУ(71) Предприятие "Вктехэнерго" Производственного объединения по наладке, совершенствованию технологии иэксплуатации электростанций и сетей"Союзтехэнерго" и Запорожская атомная электростанция(56) Авторское свидетельство СССРУ 886335, кл. Р 22 П 5/301 1981Материалы к техническому заданиюна функциональную группу "Питаниепарогенераторов", Отчет ВТИим.Ф.Э.Дзержинского У 11905, М.,1982, с,22-24, рис.52.(54) СИСТЕМА РЕГУЛИРОВАНИЯ ПИТАНИЯПАРОГЕНЕРАТОРОВ(57) Изобретение относится к техникеавтоматического регулирования и может использоваться в энергетике длярегулирования энергоблоков с параллельно работающими парогенераторами,например энергоблоков атомных электростанций. Цепь изобретения - повышение точности и устранение колебательности регулирования. Эта цель достигается изменением производительностипитательных насосов по сигналу производной от величины, определяемойделением сигнала перепада давленийв коллекторе питательной воды и главном паровом коллекторе, на квадратвеличины паропроизводительности наиболее нагруженного парогенератора.к нулю. 35 45 50 Изобретение относится к автоматическому регулированию и может быть использовано в эНергетике для регулирования энергоблоков с параллельно работающими парогенераторами, например, энергоблоков атомных электростанцийЦель изобретения - повышение точности и устранение колебательности регулирования.На чертеже приведена блок-схема системы регулирования питания парогенераторов.Система включает датчики 1-1 п паропроизводительности парогенераторов, датчики 2-2 п расхода питательной воды, датчики 3-Зп уровня воды в парогенераторах, задатчики 4-4 п уровня воды, датчик 5 давления в колллекторе питательной воды, датчик б давления в главном паровом коллекторе, сумматоры 7-7 п, регуляторы 8-8 п питания парогенераторов, блок 9 выделенин минимального сигнала разбаланса, блок 10 вьделения сигнала паропроизводительности наиболее нагруженного парогенератора 10 (максимального сигнала наропроизводительности), сумматор 11, блок 12 возведения в квадрат, блок 13 деления, блок 14 диФФеренцирования, задатчик 15 отрицательного смещения, сумматор 16, регулятор 17 производительности питательных насосов, регулирующие питательные клапаны 18, регулирующий орган 19 производительности питательных насосов.Система работает следующим образом.По сигналам с датчиков (1-1 п)- (4-4 п) сумматоры 7-7 п определяют величину разбаланса парогенераторов и через регуляторы 8-8 п воздействуют на регулирующие питательные клапаны 18-18 п. Блок 9 выделения осуществляет выбор минимального сигнала разбаланса. Выбранный минимальный сигнал разбаланса суммируется в сумматоре 16 с отрицательным сигналом задатчика 15 смещения и через регулятор 17 производительности питательного насоса воздействует на регулирующий орган 19 производительности питательного насоса, Воздействием отрицательного сигнала задатчика 15 смещения на регулирующий орган 19 через сумматор 16 и регулятор 17 достигается полное открытие одного или нескольких регулирующих питательных клапанов 18,после чего сигнал разбаланса, вьделенный блоком 9, компенсирует отри-,цательный сигнал задатчика смещения.Сигнал перепада давлений в коллекторе питательной воды и главном пазовом коллекторе, выработанный сумматором 11 по сигналам датчиков б и 5, поступает в блок 13 деления, где производится деление этого сигнала на . сигнал паропроизводительности наиболее нагруженного парогенератора, выделенный блоком 10 и возведенный в квадрат в блоке 12. Блок 14 определяет производную результирующего сигнала.Сигнал производной подается на сумматор 16. Регулятор 17 производительности питательного насоса ком-. пенсирует возмущение по изменениюперепада давлений на регулирующих питательных клапанах в динамических режимах и приводит значение производной Формула изобретения Система регулирования питания парогенераторов, содержащая два или несколько параллельно работающих.парогенераторов с регулирующими питательными клапанами и питательными насосами с регулирующими органамипроизводительности питательных насосов, датчики паропроизводительности парогенераторов, датчики расходапитательной воды, датчики уровня воды в парогенераторах и задатчикиуровня воды, блоки выработки сигналов разбаланса парогенераторов, регуляторы положения регулирующих питательных клапанов блоквьделенияминимального сигнала разбаланса,сумматор минимального сигнала разбаланса и сигнала заданного отрицательного смещения, регулятор производительности питательных насосов,о т л и ч а ю щ а я с я тем, что, сцелью повышения точности и устранения колебательности регулирования,в систему введены блок выделения сигнала парспроизводительности наиболеенагруженного парогенератора, блоквозведения в квадрат, блок деления,датчик давления в коллекторе питающей воды и датчик давления в главномпаровом коллекторе, сумматор и блокдиФФеренцирования, причем выход блока вьделения сигнала паропроизводи1320795 оставитель А.Габрильянцехред И.Моргентал Корректор Л.Пилипенко Редактор И. Касарда Заказ 2658/5 Тираж 863Государственного келам изобретений иМосква, 3-35, Рауш одписСССРийаб.,мите откр 4/5 3035 роизводственно-полиграфическое предприятие, г.ужгород, ул.Проектная тельности наиболее нагруженного парогенератора соединен через блок возведения в квадрат с входом делителя, второй вход которого соединен с выходом сумматора, входы которого соединены соответственно с выходомдатчика давления в колллекторе питающей воды и выходом датчика давления в главном паровом коллекторе, а выход делителя соединен с входомблока дифференцирования, выход которого соединен с входом сумматора,два других входа которого соединеныс выходом блока выделения минимального сигнала разбаланса и выходомзадатчика отрицательного смещения,а выход соединен с регулятором производительности питательных насосов,
