Дозатор пылящих сыпучих материалов

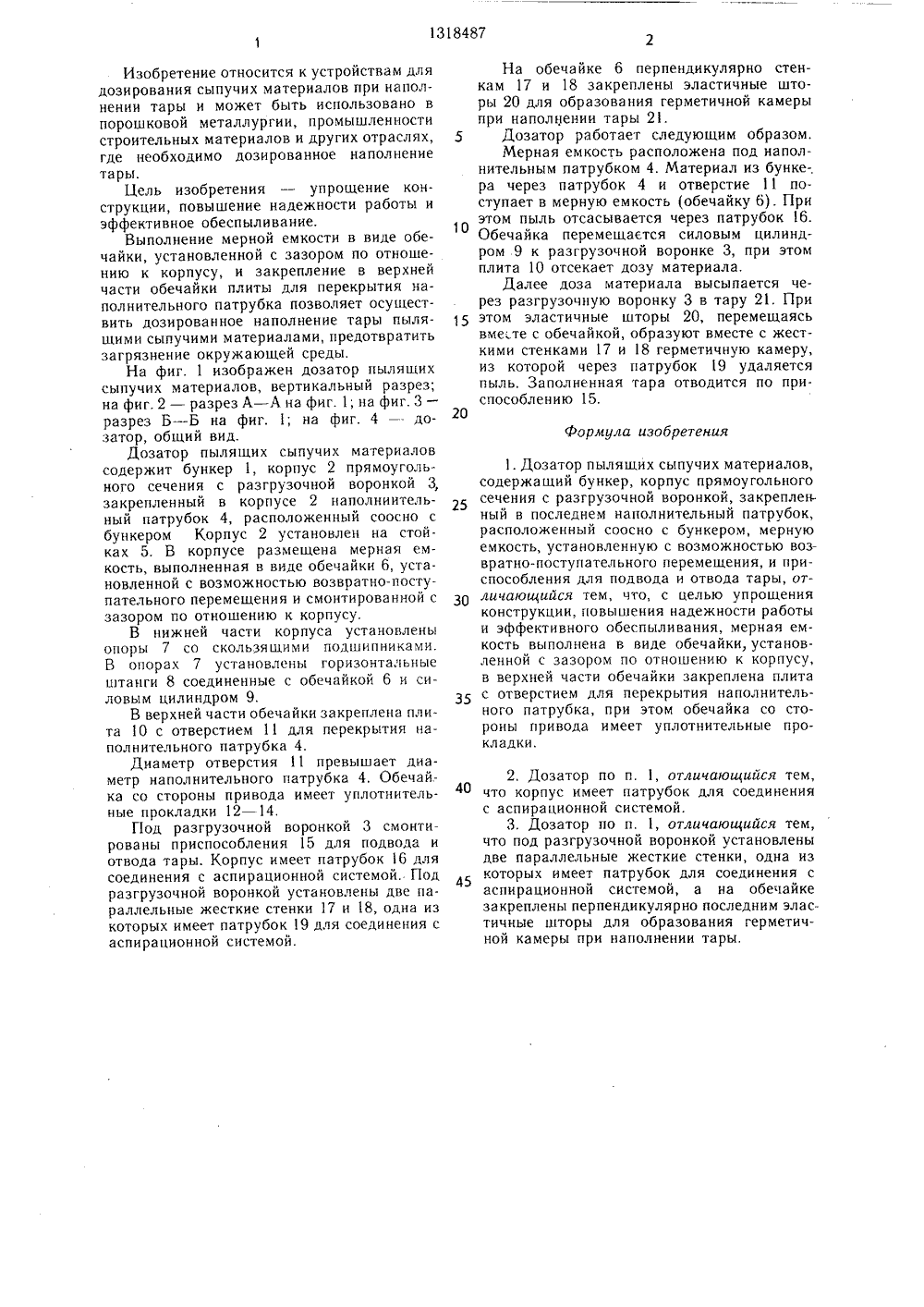

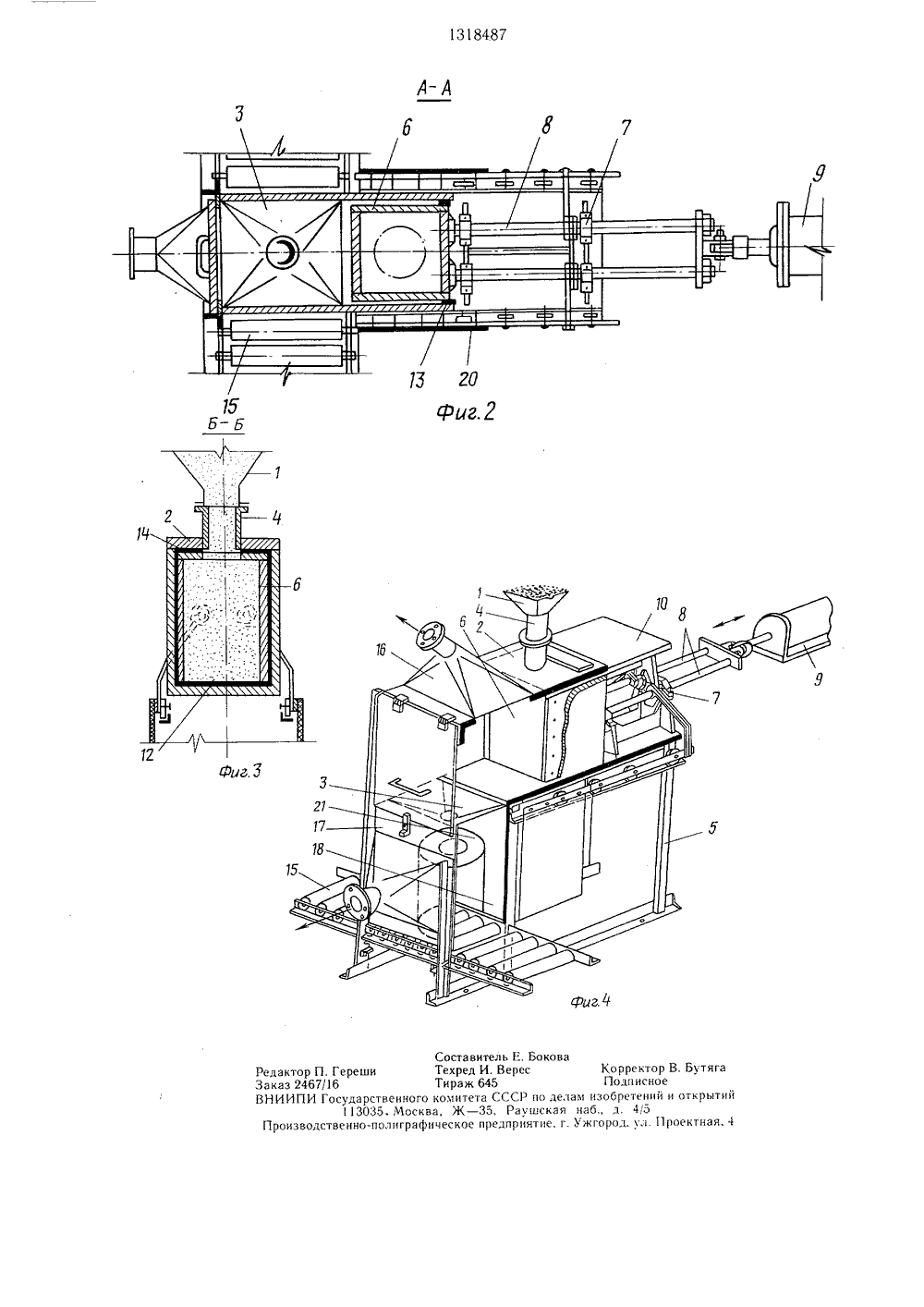

(50 4 В 65 В 1 36 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 00 00 3 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Государственный проектный институтКазахский Сантехпроект(54) ДОЗАТОР ПЫЛЯЩИХ СЫПУЧИХМАТЕРИАЛОВ(57) Изобретение относится к устройствам для дозирования сыпучих материалов Л 01318487 Цель изобретения - упрощение конструкции, повышение надежности работы и эффективного обеспыливания. В корпусе 2 смонтированы наполнительный патрубок 4, установленный соосно с бункрером 1, и разгрузочная воронка 3. В корпусе размещена мерная емкость, выполненная в виде обечайки 6, установленной с возможностью возвратно-поступательного перемещения. В верхней части обечайки закреплена плита 10 с отверстием 11. Корпус имеет патрубок 16 для соединения с аспирационной системой. 2 з.п. ф-лы, 4 ил.5 10 15 20 Формула изобретения 25 30 35 40 45 Изобретение относится к устройствам для дозирования сыпучих материалов при наполнении тары и может быть использовано в порошковой металлургии, промышленности строительных материалов и других отраслях, где необходимо дозированное наполнение тары.Цель изобретения - упрощение конструкции, повышение надежности работы и эффективное обеспыливание.Выполнение мерной емкости в виде обечайки, установленной с зазором по отношению к корпусу, и закрепление в верхней части обечайки плиты для перекрытия наполнительного патрубка позволяет осуществить дозированное наполнение тары пылящими сыпучими материалами, предотвратить загрязнение окружающей среды.На фиг. 1 изображен дозатор пылящих сыпучих материалов, вертикальный разрез; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1; на фиг. 4 - - дозатор, общий вид.Дозатор пылящих сыпучих материалов содержит бункер 1, корпус 2 прямоугольного сечения с разгрузочной воронкой 3, закрепленный в корпусе 2 наполниительный патрубок 4, расположенный соосно с бункером Корпус 2 установлен на стойках 5, В корпусе размещена мерная емкость, выполненная в виде обечайки 6, установленной с возможностью возвратно-поступательного перемещения и смонтированной с зазором по отношению к корпусу.В нижней части корпуса установлены опоры 7 со скользящими подшипниками. В опорах 7 установлены горизонтальные штанги 8 соединенные с обечайкой 6 и силовым цилиндром 9.В верхней части обечайки закреплена плита 10 с отверстием 11 для перекрытия наполнительного патрубка 4.Диаметр отверстия 11 превышает диаметр наполнительного патрубка 4, Обечай; ка со стороны привода имеет уплотнительные прокладки 12 - 14,Г 1 од разгрузочной воронкой 3 смонтированы приспособления 15 для подвода и отвода тары. Корпус имеет патрубок 16 для соединения с аспирационной системой. Под разгрузочной воронкой установлены две параллельные жесткие стенки 17 и 18, одна из которых имеет патрубок 19 для соединения с аспирационной системой,На обечайке 6 перпендикулярно стенкам 17 и 18 закреплены эластичные шторы 20 для образования герметичной камеры при наполнении тары 21.Дозатор работает следующим образом, Мерная емкость расположена под наполнительным патрубком 4. Материал из бунке-. ра через патрубок 4 и отверстие 11 поступает в мерную емкость (обечайку 6) . При этом пыль отсасывается через патрубок 16. Обечайка перемещается силовым цилиндром 9 к разгрузочной воронке 3, при этом плита 10 отсекает дозу материала,Далее доза материала высыпается через разгрузочную воронку 3 в тару 21. При этом эластичные шторы 20, перемещаясь вме те с обечайкой, образуют вместе с жесткими стенками 17 и 18 герметичную камеру, из которой через патрубок 19 удаляется пыль. Заполненная тара отводится по приспособлению 15. 1. Дозатор пылящих сыпучих материалов, содержащий бункер, корпус прямоугольного сечения с разгрузочной воронкой, закрепленный в последнем наполнительный патрубок, расположенный соосно с бункером, мерную емкость, установленную с возможностью возвратно-поступательного перемещения, и приспособления для подвода и отвода тары, отличающийся тем, что, с целью упрощения конструкции, повышения надежности работы и эффективного обеспыливания, мерная емкость выполнена в виде обечайки, установленной с зазором по отношению к корпусу, в верхней части обечайки закреплена плита с отверстием для перекрытия наполнительного патрубка, и ри этом обечайка со стороны привода имеет уплотнительные прокладки,2. Дозатор по и. 1, отличающийся тем, что корпус имеет патрубок для соединения с аспирационной системой.3. Дозатор по п. 1, отличающийся тем, что под разгрузочной воронкой установлены две параллельные жесткие стенки, одна из которых имеет патрубок для соединения с аспирационной системой, а на обечайке закреплены перпендикулярно последним эластичные шторы для образования герметичной камеры при наполнении тары.Редактор Заказ 246 ВНИИПИ Составитель Е. БокоТехред И. ВересТираж 645 комитета СССР по деламва, Ж - 35, Раушская набицеское предприятие, г. Уж корректор В. БутягаПодписноезобретений и открд. 4,5ород. ул. Проектная,
