Способ формирования пакета листов стекла при упаковке, транспортировке и хранении

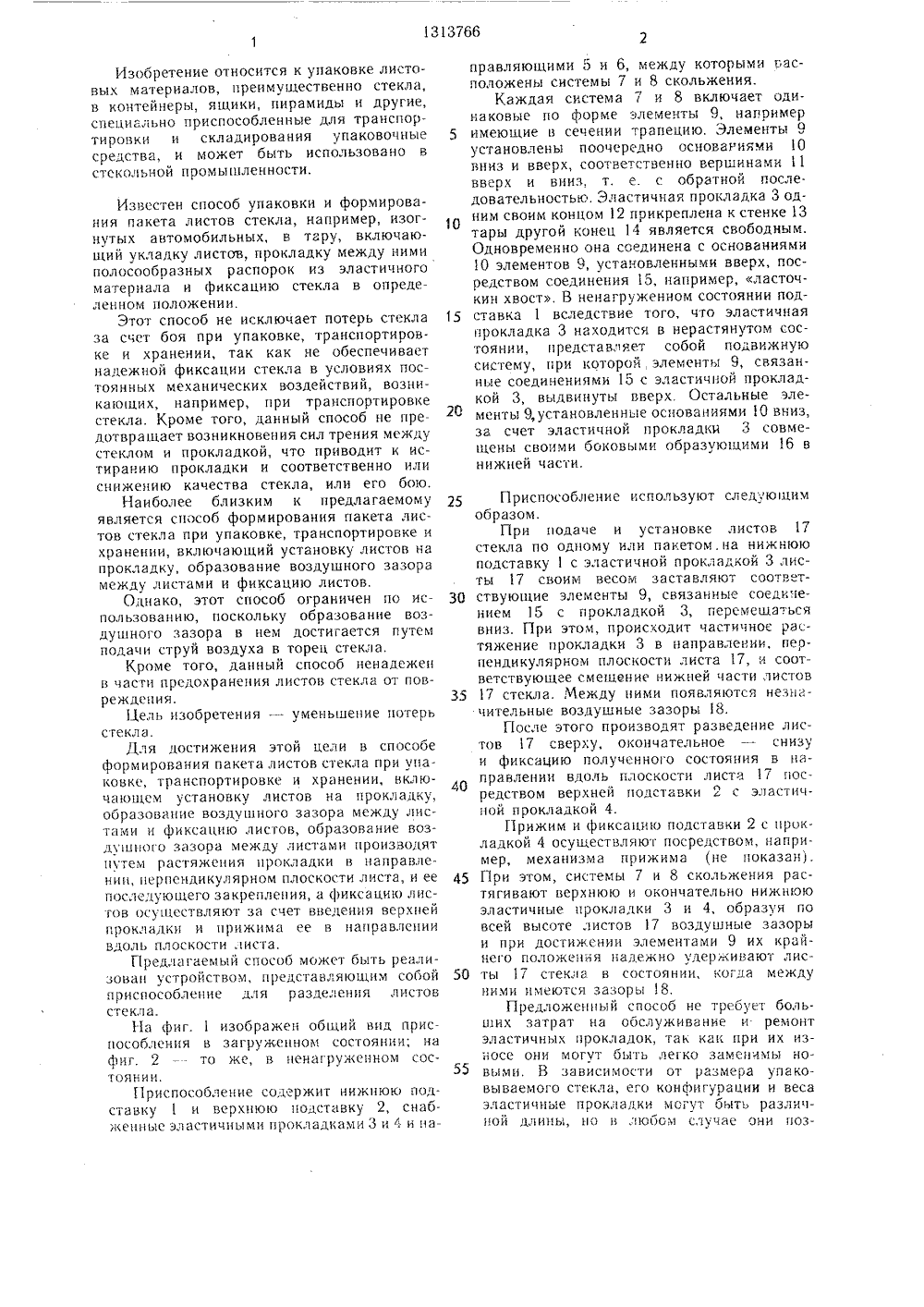

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 19) И 766 завод им. М. Горьо-конструкторска С. Щчки 2,77,ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ(71) Борский стекольныйкого и Борская проекторганизация Оргстекло(54) (57) СПОСОБ ФОРМИРОВАНИЯ ПАКЕТА ЛИСТОВ СТЕКЛА ПРИ УПАКОВКЕ, ТРАНСПОРТИРОВКЕ И ХРАНЕНИИ, включающий установку листов на прокладку образование воздушного зазора между листами и фиксацию листов. отлачаюа(иася тем, что, с целью уменьшения потерь стекла, образование воздушного зазора между листами производят путем растяжения прокладки в направлении, перпендикулярном плоскости листа, и ее последующего закрепления, а фиксацию листов осуществляют за счет введения верхней прокладки и прижима ее в направлении вдоль плоскости лисИзобретение относится к упаковке листовых материалов, преимущественно стекла, в контейнеры, ящики, пирамиды и другие, специально приспособленные для транспортировки и складирования упаковочные средства, и может быть использовано в стекольной промышленности. Известен способ упаковки и формирования пакета листов стекла, например, изогнутых автомобильных, в тару, включаюьций укладку листов, прокладку между ними полосообразных распорок из эластичного материала и фиксацию стекла в определенном положении.Этот способ не исключает потерь стекла за свет боя при упаковке, транспортировке и хранении, так как не обеспечивает надежной фиксации стекла в условиях постоянных механических воздействий, возникающих, например, при транспортировке стекла. Кроме того, данный способ не предотвращает возникновения сил трения между стеклом и прокладкой, цто приводит к истиранию прокладки и соответственно или снижению кацества стекла, или его бою.Наиболее близким к предлагаемому является способ формирования пакета листов стекла при упаковке, транспортировке и хранении, включающий установку листов на прокладку, образование воздушного зазора между листами и фиксацию листов.Однако, этот способ ограничен по использованию, поскольку образование воздушного зазора в нем достигается путем подачи струй воздуха в торец стекла.Кроме того, данный способ ненадежен в части предохранения листов стекла от повреждения.Цель изобретения -- уменьшение потерь стекла.Для достижения этой цели в способе формирования пакета листов стекла при упаковке, транспортировке и хранении, вклюцающем установку листов на прокладку, образование воздушного зазора между листами и фиксацию листов, образование воздушного зазора л 5 ежду листами производят путем растяжения прокладки в направлении, перпендикулярном плоскости листа, и ее последующего закрепления, г фиксгцик листов осугцествляют за счет введения верхней п 1)оклгдки и прижима ее в направлении вдоль плоскости листа.Предлагаемый способ может быть реализован устройством, представляющим собой приспособление для разделения листов стекла.На фиг. 1 изображен общий вид приспособления в загруженном состоянии; нг фиг. 2 - то же, в ненагруженном состоянии,Приспособление содержит нижнюю подставкуи верхнюю подставку 2, снаблкенные эластицными прокладками 3 и 4 и направляющими 5 и 6, между которыми васположены системы 7 и 8 скольжения.Каждая система 7 и 8 вклюцает одинаковые по форме элементы 9, например имеющие в сецении трапецию. Элементы 9 установлены поочередно основаниями 10 вниз и вверх, соответственно вершинами 11 вверх и вниз, т. е. с обратной последовательностью. Эластичная прокладка 3 одним своим концом 12 прикреплена к стенке 13 тары другой конец 14 является свободным. Одновременно она соединена с основаниями 10 элементов 9, установленными вверх, посредством соединения 15, например, ласточкин хвост. В ненагруженном состоянии подставка 1 вследствие того, цто эластицная прокладка 3 находится в нерастянутом состоянии, представляет собой подвижную систему, при которой, элементы 9, связанные соединениями 15 с эластичной прокладкой 3, выдвинуты вверх. Остальные элементы 9,установленные основаниями 10 вниз, зг счет эластичной прокладки 3 совмещены своими боковыми образующими 16 в нижней части. Приспособление используют сведующимобразом.При подаце и установке листов 17 стекла по одному или пакетом, на нижнюю подставку 1 с эластичной прокладкой 3 листы 7 своим весом заставляют соответствующие элементы 9, связанные соединением 15 с прокладкой 3, перемешаться вниз, При этом происходит частичное растяжение прокладки 3 в направлении, перпендикулярном плоскости листа 17, и соответствующее смещение нижней части листов 17 стекла. Между ними появляются незнгчительные воздушные зазоры 18. После этого производят разведение листов 17 сверху, окончательноеснизуи фиксацию полученного состояния в направлении вдоль плоскости листа 17 посредством верхней подстгвки 2 с эластицной прокладкой 4.Прижим и фиксацию подставки 2 с прокладкой 4 осуществляют посредством, например, механизма прижима (не показан).При этом, системы 7 и 8 скольжения растягивают верхнюю и окончательно нижнюю эластичные прокладки 3 и 4, образуя по всей высоте листов 17 воздушные зазоры и при достижении элементами 9 их крайнего положения надежно удерживают листы 17 стекла в состоянии, когда между ними имеются зазоры 18,Предложенный способ не требует больших затрат на обслуживание и ремонт эластичных прокладок, так кгк при их износе они могут быть легко згменимь новыми. В зависимости от размера упаковываемого стекла, его конфигургции и веса эластицные прокладки мсгут быть различной длины, но в лкпюл 5 слуцае они поз13376 б внедрения в стекольную промышленность, и обладает требуемой универсальностью в тоги плане, что он пригоден для упаковки, транспортировки и хранения как плоского, так и гнутого стекла. воляют надежно фиксировать стекло и исключают его бой во время транспортировки.Данный способ прост в осуществлении, что определяет возможность быстрого его Составитель . Текрсд И. Вер Тираж 646 го комитета СССР сква, Ж - 35, Рау 1 фическое предприяРедактор ИЗаказ 200ВНИИПИ по делам изобренская наб., д.тие, г. Ужгород л. Проск 1 ная. . Сегляник О/2Государственн 3035,Мо Производственно-полигр
