Устройство для подъема длинномерной конструкции

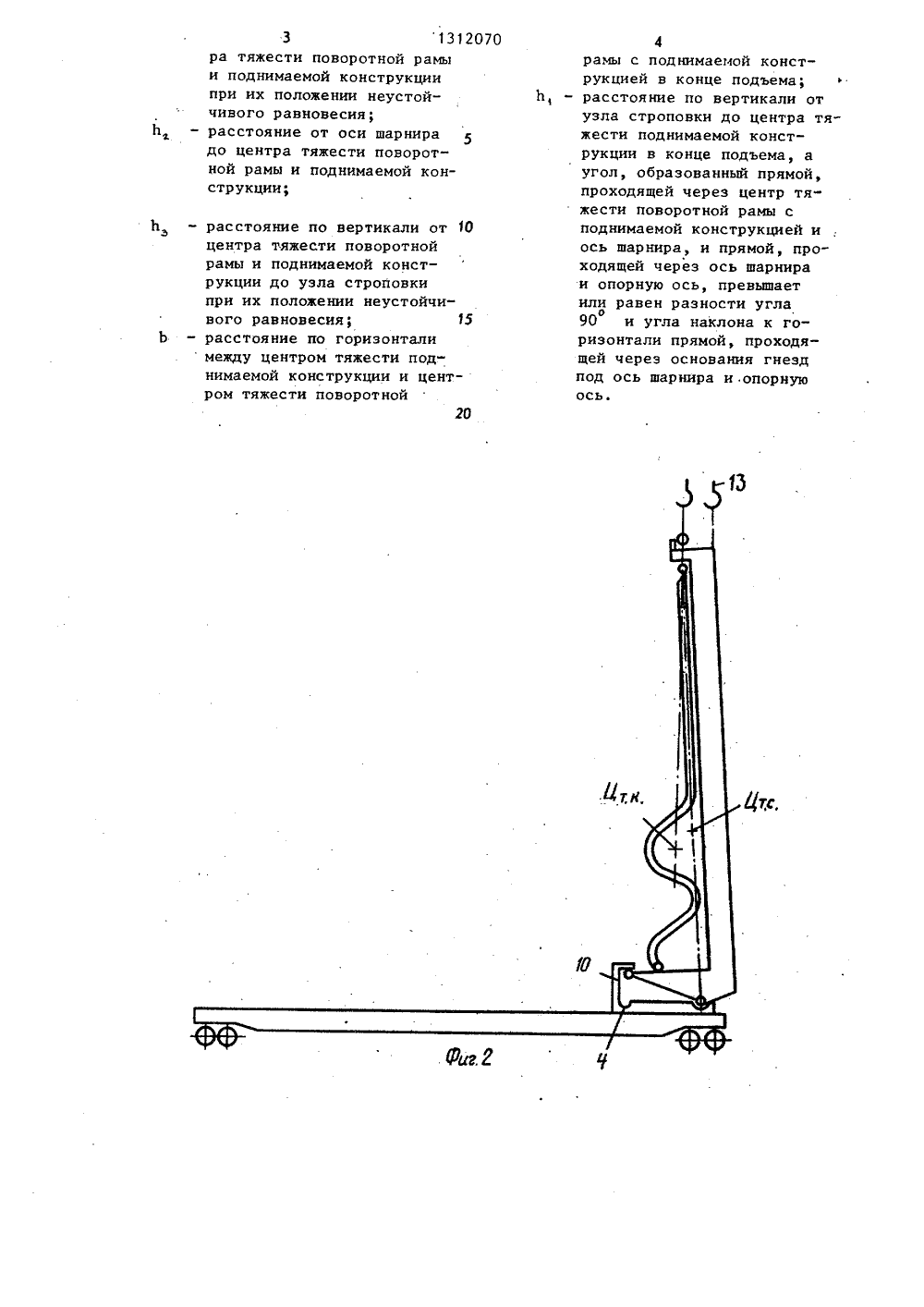

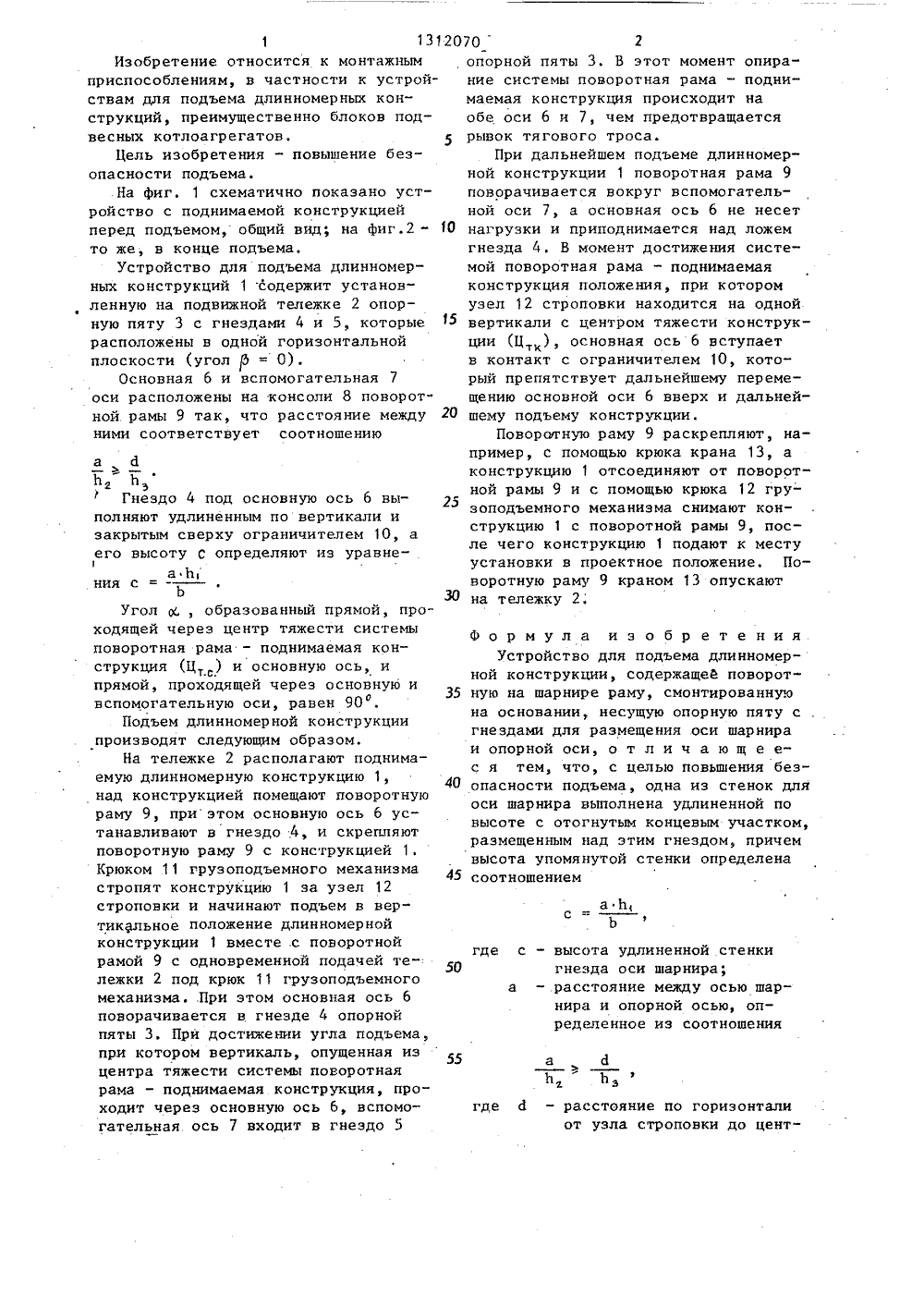

. 14ИЛ. ВИДЕТЕЛЬС ВТОРСНОМ роектно-техно Энергомонтаж 2 ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ(71) Восточный филиал Плогического института "проект"(56) Авторское свидетельство СССРУ 840025, кл. В 66 Р 11/02, 1981,(54) УСТРОЙСТВО ДЛЯ ПОДЪЕМА ДЛИННОМЕРНОЙ КОНСТРУКЦИИ(57) Изобретение относится к монтажным приспособлениям, в частности кустройствам для подъема длинномерных конструкции, преимущественноблоков подвесных котлоагрегатов,Цельизобретения - повышение безопасностиподъема. Устройство для подъема длинномерных конструкций 1 содержит установленную на подвижной тележке 2опорную пяту 3 с гнездами, которыерасположены в одной горизонтальнойплоскости. Основная 6 и вспомогательная 7 оси расположены на консоли 8 рамы 9 таким образом, что расстояниемежду ними соответствует отношениюа/Ьз й/Ьз, Гнездо под основную ось6 выполнено удлиненным по вертикалии закрытым сверху ограничителем,1 13Изобретение относится к монтажным приспособлениям, в частности к устройствам для подъема длинномерных конструкций, преимущественно блоков подвесных котлоагрегатов.Цель изобретения - повышение безопасности подъема.На фиг. 1 схематично показано устройство с поднимаемой конструкцией перед подъемом, общий вид; на фиг.2 " то же, в конце подъема.Устройство для подъема длинномерных конструкций 1 содержит установленную на подвижной тележке 2 опорную пяту 3 с гнездами 4 и 5, которые расположены в одной горизонтальной плоскости (угол (5 = О).Основная б и вспомогательная 7 оси расположены на консоли 8 поворот" ной рамы 9 так, что расстояние между ними соответствует соотношению 120702опорной пяты 3. В этот момент опирание системы поворотная рама - поднимаемая конструкция происходит наобе оси 6 и 7, чем предотвращаетсярывок тягового троса.При дальнейшем подъеме длинномерной конструкции 1 поворотная рама 9поворачивается вокруг вспомогательной оси 7, а основная ось 6 не несет 10 нагрузки и приподнимается над ложемгнезда 4. В момент достижения системой поворотная рама - поднимаемаяконструкция положения, при которомузел 12 строповки находится на однойвертикали с центром тяжести конструкции (Ц ), основная ось б вступаетв контакт с ограничителем 10, который препятствует дальнейшему перемещению основной оси 6 вверх и дальней шему подъему конструкции.Поворотную раму 9 раскрепляют, например, с помощью крюка крана 13, аконструкцию 1 отсоединяют от поворотной рамы 9 и с помощью крюка 12 грузоподъемного механизма снимают конструкцию 1 с поворотной рамы 9, после чего конструкцию 1 подают к местуустановки в проектное положение. Поворотную раму 9 краном 13 опускаютна тележку 2; а Ь,Ьа ЙЬэ а ЙЬгГнездо 4 под основную ось 6 выполняют удлиненным по вертикали и закрытым сверху ограничителем 10, а его высоту С определяют иэ уравнеа Ьния сУгол Ф., образованный прямой, проходящей через центр тяжести системы поворотная рама - поднимаемая конструкция (Цт ) и основную ось, и прямой, проходящей через основную и вспомогательную оси, равен 90оПодъем длинномерной конструкции производят следующим образом.На тележке 2 располагают поднимаемую длинномерную конструкцию 1, над конструкцией помещают поворотную раму 9, при этом основную ось 6 устанавливают в гнездо 4, и скрепляют поворотную раму 9 с конструкцией 1. Крюком 11 грузоподъемного механизма стропят конструкцию 1 за узел 12 строповки и начинают подъем в вер" тикальное положение длинномерной конструкции 1 вместе с поворотной рамой 9 с одновременной подачей тележки 2 под крюк 11 грузоподъемного механизма. При этом основная ось 6 поворачивается в гнезде 4 опорной пяты 3. При достижении угла подъема, при котором вертикаль, опущенная из центра тяжести системы поворотная рама - поднимаемая конструкция, проходит через основную ось 6, вспомогательная ось 7 входит в гнездо 5 Формула изобр етенияУстройство для подъема длинномерной конструкции, содержащее поворот ную на шарнире раму, смонтированнуюна основании несущую опорную пяту с гнездами для размещения оси шарнира и опорной оси, о т л и ч а ю щ е ес я тем, что, с целью повышения без опасности подъема, одна из стенок дляоси шарнира выполнена удлиненной по высоте с отогнутым концевым участком, размещенным над этим гнездом, причем высота упомянутой стенки определена 45 соотношением где с - высота удлиненной стенкигнезда оси шарнира;а - расстояние между осью шарнира и опорной осью, определенное из соотношения где Й - расстояние по горизонтали от узла строповки до цент 3 1312070ра тяжести поворотной рамын поднимаемой конструкциипри их положении неустойчивого равновесия;Ь - расстояние от оси шарнира5до центра тяжести поворотной рамы и поднимаемой конструкции; Ь - расстояние по вертикали от Юцентра тяжести поворотнойрамы и поднимаемой конструкции до узла строповкипри их положении неустойчивого равновесия; 15 Ь - расстояние по горизонталимежду центром тяжести поднимаемой конструкции и центром тяжести поворотной20 4рамы с поднимаемой конструкцией в конце подъема; Ь, - расстояние по вертикали отузла строповки до центра тяжести поднимаемой конструкции в конце подъема, аугол, образованный прямой,проходящей через центр тяжести поворотной рамы споднимаемой конструкцией иось шарнира, и прямой проходящей через ось шарнираи опорную ось, превышаетили равен разности углао90 и угла наклона к горизонтали прямой, проходящей через основания гнездпод ось шарнира и опорнуюось.
