Устройство для формирования сигналов кодирования участков магнитной ленты

Номер патента: 1304061

Авторы: Будько, Кузнецов

ZIP архив

Текст

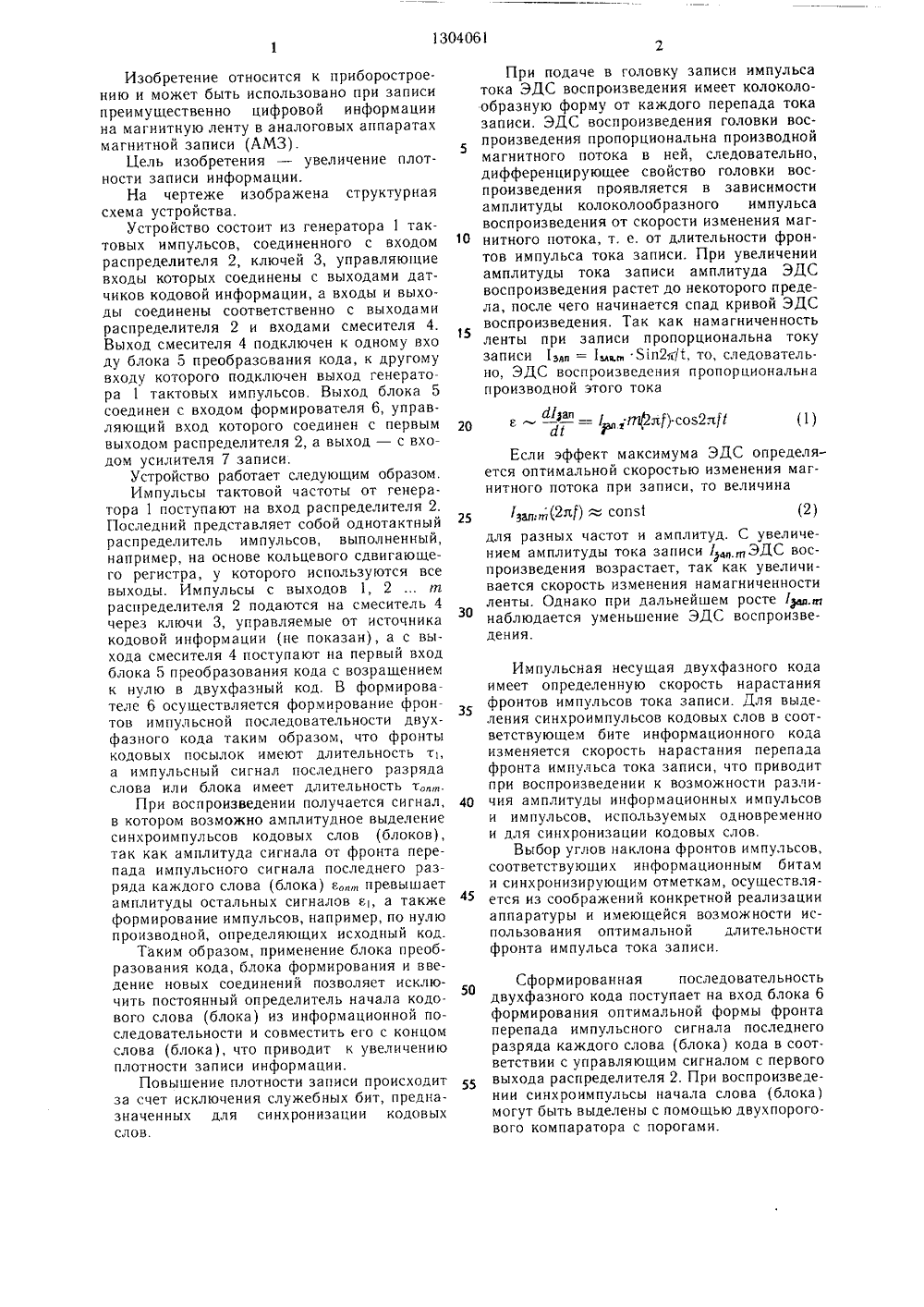

(21) 3925 (22) 09.0 (46) 15.0 (72) В. И (53) 681. (56) Авто750555 (54) УСТ НИЯ СИ КОВ МА (57) Изо пользовано ии на магаратах магя - увелимации. Имнератора 1 ля 2, с копри запис нитную ле нитной зап чение пло пульсы та поступают ГОСУДАРСТВЕННЫИ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ ОПИСАНИЕ К АВТОРСКОМУ( СВ 24/24-10.8587 Бю14Кузнецов и В. И. Будка 4.001.2 (088.8)рское свидетельство СССР кл. б 11 В 5/09, 1980.РОЙСТВО ДЛЯ ФОРМИРОВАНАЛОВ КОДИРОВАНИЯ УЧАСТНИТНОЙ ЛЕНТЫретение может быть иси цифровой информацнту в аналоговых апписи. Цель изобретенитности записи инфорктовой частоты от гена вход распределите торого подаются на смеситель 4 через ключи 3, а с выхода смесителя 4 поступают на вход блока 5 преобразования кода с возвращением к нулю в двухфазный код. В формирователе 6 осуществляется формирование фронтов импульсной последовательности двухфазного кода. При воспроизведении получается сигнал, в котором возможно амплитудное выделение синхроимпульсов кодовых слов, а также формирование импульсов, определяющих исходный код. Применение блока 5 преобразования кода, формирователя 6 и образование новых связей позволяет исключить постоянный определитель начала кодового слона из информации ной последовательности и совмесппь его с концом слова. 1 ил.51015 20 25 30 35 40 45 50 55 Изобретение относится к приборостроению и может быть использовано при записи преимущественно цифровой информации на магнитную ленту в аналоговых аппаратах магнитной записи (АМЗ).Цель изобретения - увеличение плотности записи информации.На чертеже изображена структурная схема устройства.Устройство состоит из генератора 1 тактовых импульсов, соединенного с входом распределителя 2, ключей 3, управляющие входы которых соединены с выходами датчиков кодовой информации, а входы и выходы соединены соответственно с выходами распределителя 2 и входами смесителя 4. Выход смесителя 4 подключен к одному вхо ду блока 5 преобразования кода, к другому входу которого подключен выход генератора 1 тактовых импульсов. Выход блока 5 соединен с входом формирователя 6, управляющий вход которого соединен с первым выходом распределителя 2, а выход - с входом усилителя 7 записи.Устройство работает следующим образом.Импульсы тактовой частоты от генератора 1 поступают на вход распределителя 2. Последний представляет собой однотактный распределитель импульсов, выполненный, например, на основе кольцевого сдвигающего регистра, у которого используются все выходы. Импульсы с выходов 1, 2т распределителя 2 подаются на смеситель 4 через ключи 3, управляемые от источника кодовой информации (не показан), а с выхода смесителя 4 поступают на первый вход блока 5 преобразования кода с возращением к нулю в двухфазный код, В формирователе 6 осуществляется формирование фронтов импульсной последовательности двухфазного кода таким образом, что фронты кодовых посылок имеют длительность ть а импульсный сигнал последнего разряда слова или блока имеет длительность т,.При воспроизведении получается сигнал, в котором возможно амплитудное выделение синхроимпульсов кодовых слов (блоков), так как амплитуда сигнала от фронта перепада импульсного сигнала последнего разряда каждого слова (блока) в превышает амплитуды остальных сигналов вь а также формирование импульсов, например, по нулю производной, определяющих исходный код.Таким образом, применение блока преобразования кода, блока формирования и ввеление новых соединений позволяет исключить постоянный определитель начала кодового слова (блока) из информационной последовательности и совместить его с концом слова (блока), что приводит к увеличению плотности записи информации.Повышение плотности записи происходит за счет исключения служебных бит, предназначенных для синхронизации кодовых слов. При подаче в головку записи импульса тока ЭДС воспроизведения имеет колоколообразную форму от каждого перепада тока записи. ЭДС воспроизведения головки воспроизведения пропорциональна производной магнитного потока в ней, следовательно, дифференцирующее свойство головки воспроизведения проявляется в зависимости амплитуды колоколообразного импульса воспроизведения от скорости изменения магнитного потока, т. е. от длительности фронтов импульса тока записи. При увеличении амплитуды тока записи амплитуда ЭДС воспроизведения растет до некоторого предела, после чего начинается спад кривой ЭДС воспроизведения. Так как намагниченность ленты при записи пропорциональна току записи 1, = 1 51 п 2 Й, то, следовательно, ЭДС воспроизведения пропорциональна производной этого тока в --== 1 ;гфл).сов 2 л 1- р(1) Если эффект максимума ЭДС определяется оптимальной скоростью изменения магнитного потока при записи, то величинаУзц(2 юф: сопз 1 (2) для разных частот и амплитуд. С увеличением амплитуды тока записи 1 ЭДС воспроизведения возрастает, так как увеличивается скорость изменения намагниченности ленты. Однако при дальнейшем росте 1.щ наблюдается уменьшение ЭДС воспроизведения. Импульсная несущая двухфазного кода имеет определенную скорость нарастания фронтов импульсов тока записи. Для выделения синхроимпульсов кодовых слов в соответствующем бите информационного кода изменяется скорость нарастания перепада фронта импульса тока записи, что приводит при воспроизведении к возможности различия амплитуды информационных импульсов и импульсов, используемых одновременно и для синхронизации кодовых слов.Выбор углов наклона фронтов импульсов, соответствующих информационным битам и синхронизирующим отметкам, осуществляется из соображений конкретной реализации аппаратуры и имеющейся возможности использования оптимальной длительности фронта импульса тока записи. Сформированная последовательность двухфазного кода поступает на вход блока 6 формирования оптимальной формы фронта перепада импульсного сигнала последнего разряда каждого слова (блока) кода в соот. ветствии с управляющим сигналом с первого выхода распределителя 2. При воспроизведении синхроимпульсы начала слова (блока) могут быть выделены с помощью двухпорогового компаратора с порогами.1304061 формула изобретения Составитель А. ЧистяковаРедактор И. Касарда Техред И. Верес Корректор А. ЗимокосовЗаказ 1314/51 Тираж 590 ПодписноеВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Устройство для формирования сигналов кодирования участков магнитной ленты, содержащее генератор тактовых импульсов, соединенный с входом распределителя, смеситель, ключи, управляющие входы которых соединены с выходами датчиков кодовой информации, а входы и выходы соединены соответственно с выходами распределителя и входами смесителя, и усилитель записи,отличающееся тем, что, с целью увеличения плотности записи, в него введены формирователь сигнала фронта, блок преобразования кода, один вход которого соединен с выходом смесителя, другой вход - с выходом генератора тактовых импульсов, а выход - с входом формирователя сигнала фронта, управляющий вход которого соединен с первым выходом распределителя, а выход с входом усилителя записи.

Смотреть

Заявка

3925124, 09.07.1985

ПРЕДПРИЯТИЕ ПЯ Р-6707, ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ИМ. ЛЕНИНСКОГО КОМСОМОЛА

КУЗНЕЦОВ ВЛАДИМИР ИВАНОВИЧ, БУДКО ВЛАДИСЛАВ НИКОЛАЕВИЧ

МПК / Метки

МПК: G11B 5/09

Метки: кодирования, ленты, магнитной, сигналов, участков, формирования

Опубликовано: 15.04.1987
