Уплотнение
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

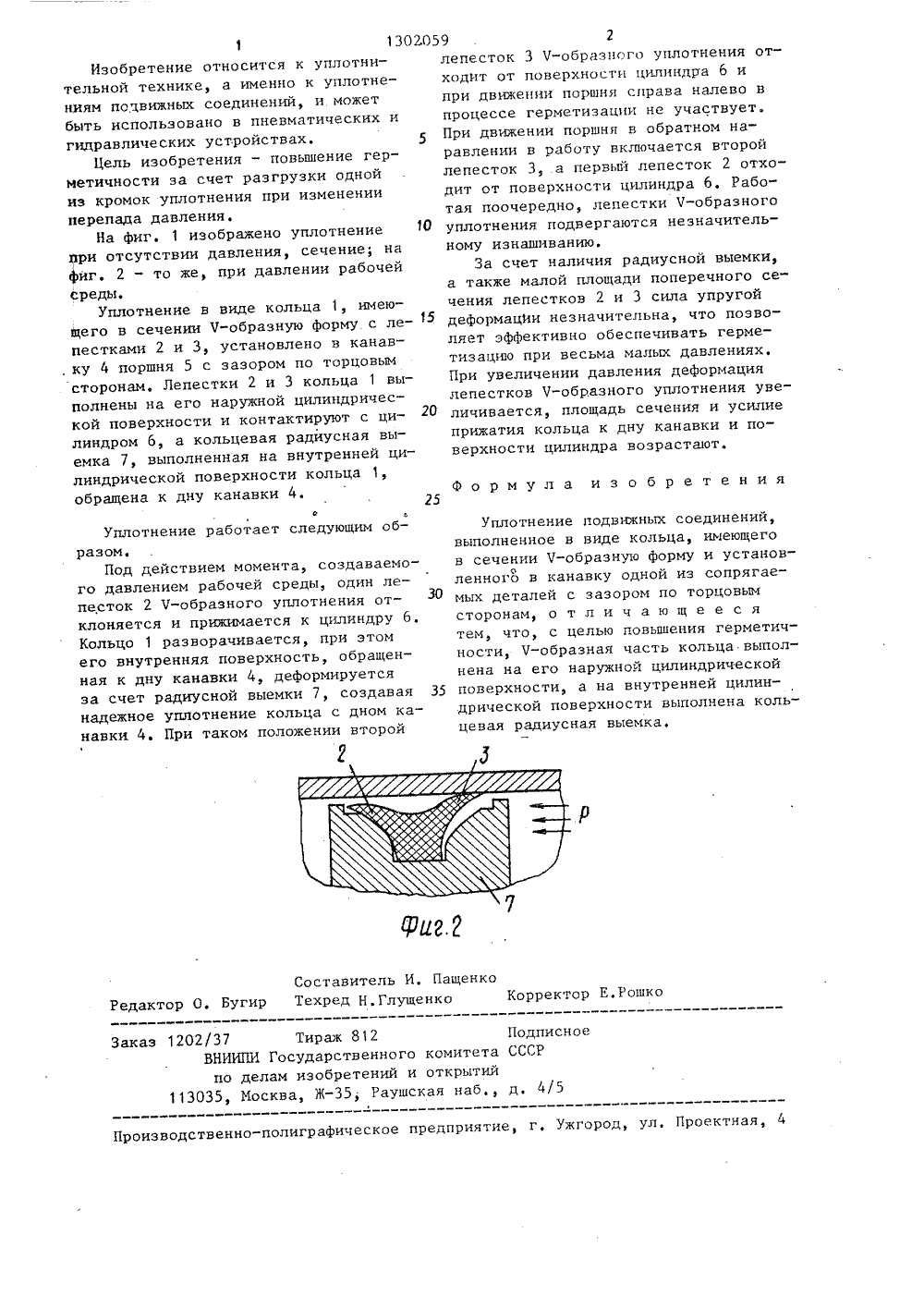

,Ма с уплот нно ний и пне гидравлляет пов службы у ски рои матических ствах и по ысить гермети отнен пность и сролотнение вып олнено в ечении Ч е ьц формуной изи по имеющего ви установлесопрягаемых образннавкузазор ного етал образего и этом лнена н,1 ОСУДАРСТБЕННЫЙ НОМИТЕТ СССР О ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ ИСАНИЕ ИЗ(56) Авторское свидетельство ССС 1114841, кл. Г 16 Л 15/32, 198(57) Изобретение относнительной технике, а им иям подвижных соеди торцовым сторонам,ная часть кольца вы наружной цилиндрической поверхности,а на внутренней цилиндрической поверхности выполнена кольцевая радиусная выемка, При действии рабочейсреды на лепесток.2 возникающая результирующая сила раскладывается засчет криволинейного профиля этого лепестка на две составляющие, Сила деформирует лепесток 2, а так как онсвязан с лепестком 3, который находится на противоположной стороне ина который не действуют внешние силы, то лепесток 2 заставляет его отклоняться от уплотняемой поверхности, значительно ослабляя упругие силы, прижимающие в первоначальный момент лепесток 3. Выемка 7 образуетцентр, вокруг которого осуществляетсяповорот сечения манжеты без ухудшения уплотнения по внутреннему диаметру. При увеличении давления этотпроцесс будет развиваться, 2 ил.130 цевая радиусная выемка,Составитель И, ПащенкоРедактор О, Бугир Техред Н.Глущенко Корректор Е.Рошко Заказ 1202/37 Тираж 812 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к уплотнительной технике, а именно к уплотнениям подвижных соединений, и.может быть использовано в пневматических и гидравлических устройствах.Цель изобретения - повышение герметичности за счет разгрузки одной из кромок уплотнения при изменении перепада давления.На фиг. 1 изображено уплотнение при отсутствии давления, сечение; на фиг. 2 - то же, при давлении рабочей среды.Уплотнение в виде кольца 1, имеющего в сечении 7-образную форму с лепестками 2 и 3, установлено в канав. ку 4 поршня 5 с зазором по торцовым сторонам, Лепестки 2 и 3 кольца 1 выполнены на его наружной цилиндрической поверхности и контактируют с цилиндром 6, а кольцевая радиусная выемка 7, выполненная на внутренней цилиндрической поверхности кольца 1, обращена к дну канавки 4. Уплотнение работает следующим образом.Под действием момента, создаваемого давлением рабочей среды, один лепесток 2 Ч-образного уплотнения отклоняется и прижимается к цилиндру 6, Кольцо 1 разворачивается, при этом его внутренняя поверхность, обращенная к дну канавки 4, деформируется за счет радиусной выемки 7, создавая надежное уплотнение кольца с дном канавки 4. При таком положении второй Х 059 2лепесток 3 Ч-образного уплотнения отходит от поверхности цилиндра 6 и при движении поршня справа налево в процессе герметизации не участвует.При движении поршня в обратном наравлении в работу включается второй лепесток 3, а первый лепесток 2 отходит от поверхности цилиндра 6. Работая поочередно, лепестки 7-образного 10 уплотнения подвергаются незначительному изнашиванию.За счет наличия радиусной выемки,а также малой площади поперечного сечения лепестков 2 и 3 сила упругой деформацйи незначительна, что позволяет эффективно обеспечивать герметизацию при весьма малых давлениях, При увеличении давления деформация лепестков Ч-образного уплотнения уве личивается, площадь сечения и усилиеприжатия кольца к дну канавки и поверхности цилиндра возрастают. Формула изобретения25 Уплотнение подвижных соединений,выполненное в виде кольца, имеющегов сечении Ч-образную форму и установленного в канавку одной из сопрягаемых деталей с зазором по торцовымсторонам, о т л и ч а ю щ е е с ятем, что, с целью повышения герметичности, 7-образная часть кольца выполнена на его наружной цилиндрической 35 поверхности, а на внутренней цилиндрической поверхности выполнена коль
СмотретьЗаявка
3921465, 03.07.1985
ПРЕДПРИЯТИЕ ПЯ Р-6707
СТЕПАНКОВ ВИКТОР СЕМЕНОВИЧ, МАХАЕВ ВЛАДИМИР ГАВРИЛОВИЧ
МПК / Метки
МПК: F16J 15/32
Метки: уплотнение
Опубликовано: 07.04.1987
Код ссылки
<a href="https://patents.su/2-1302059-uplotnenie.html" target="_blank" rel="follow" title="База патентов СССР">Уплотнение</a>
