Устройство для определения мгновенных значений и частот осциллограмм

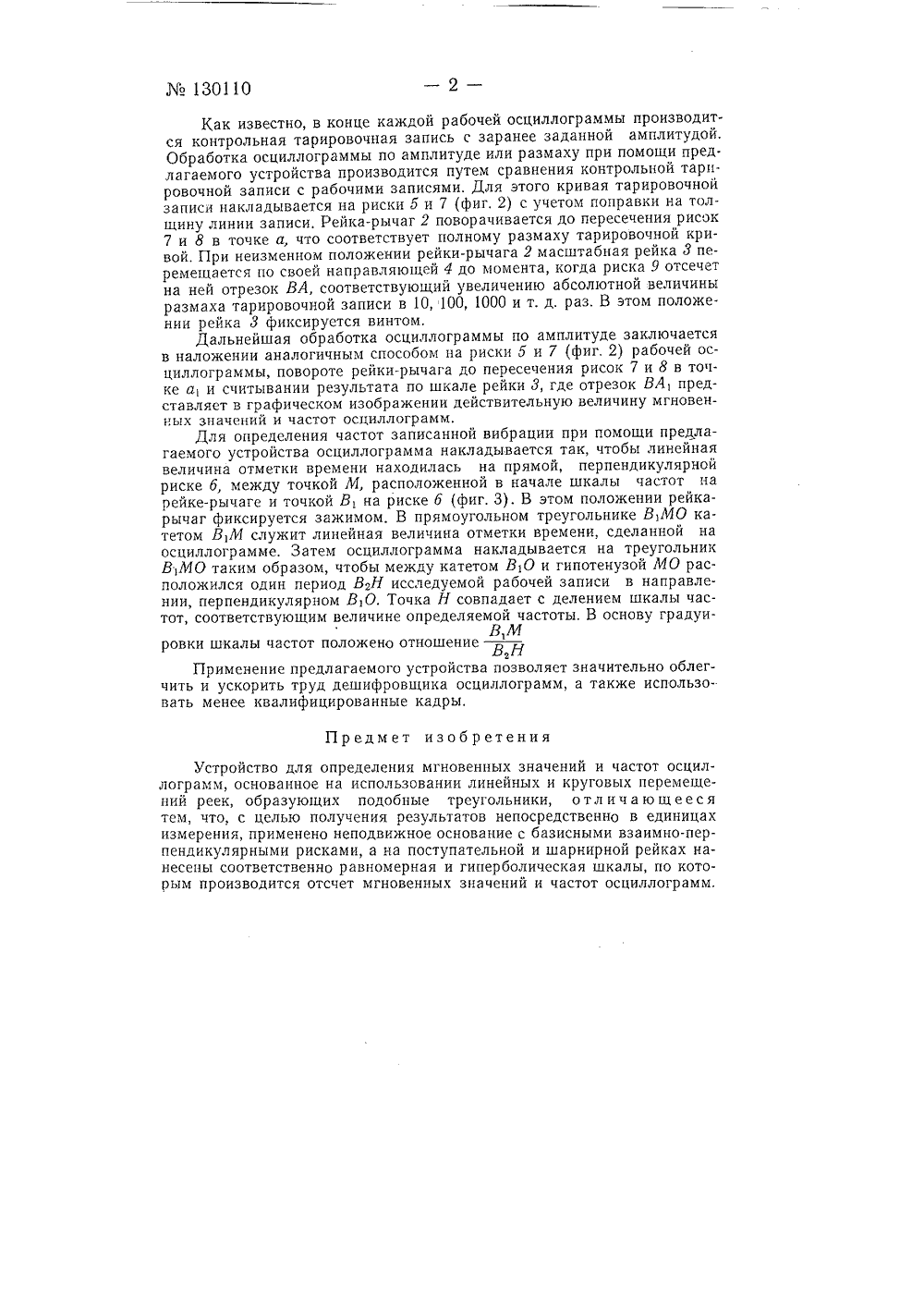

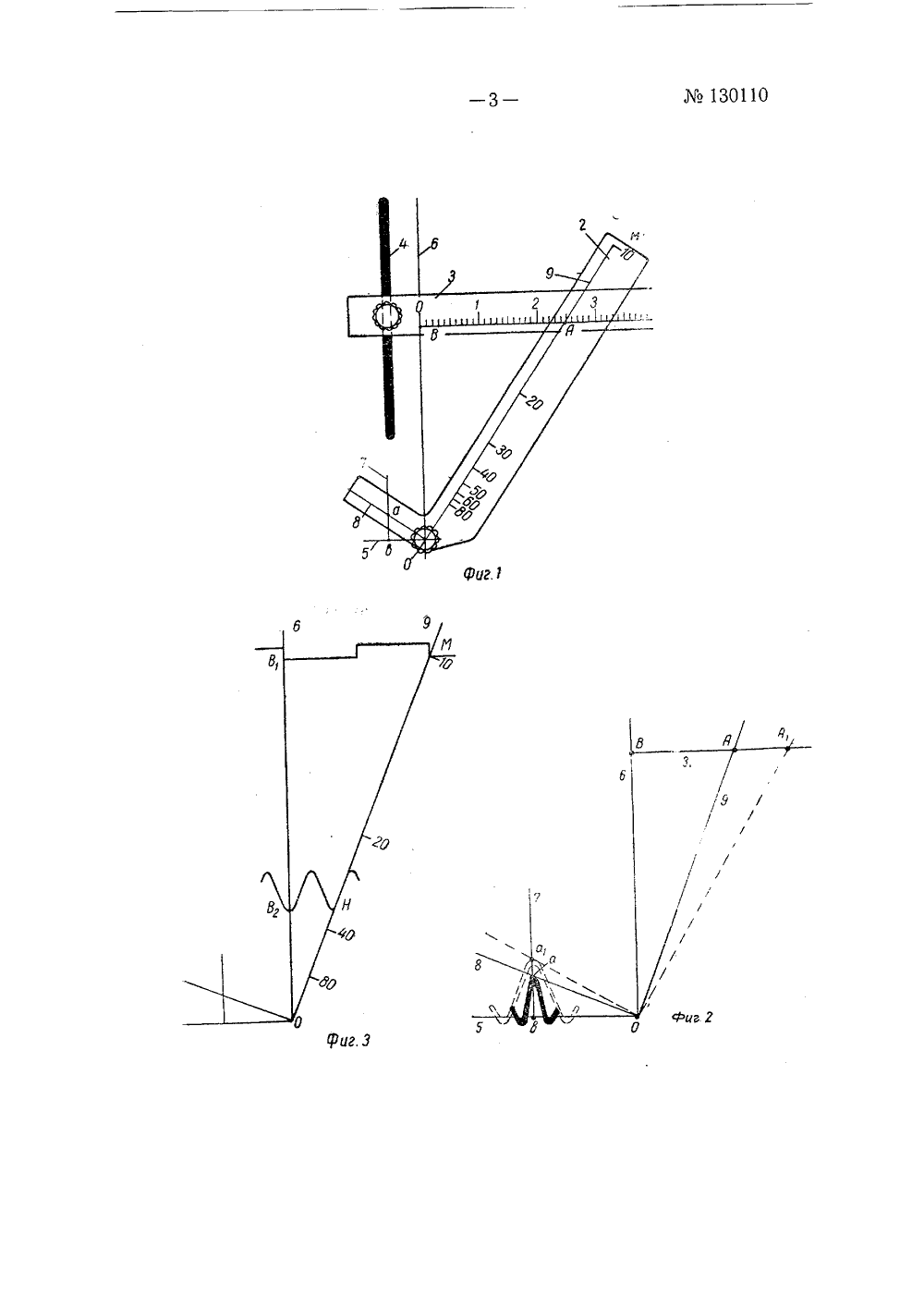

Подписная группа95 Д. М, Тасьман УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ МГНОВЕННЫХ ЗНАЧЕНИЙ И ЧАСТОТ ОСЦИЛЛОГРАММЗаявлено 16 апреля 1959 г. за625315/24 в Комитет по делам изобретений и открытий при Совете Министров СССРОпубликовано в Бюллетене изобретений14 за 1960 г. Предлагаемое устройство для определения мгновенных значений и частот осциллограмм принадлежит к типу устройств того же целевого назначения, основанных на использовании линейных и круговых перемещений реек, образующих подобные треугольники,Особенностью предлагаемого устройства этого типа, обеспечивающей возможность получения результатов непосредственно в единицах измерения, является наличие на неподвижном основании базисных взаимно-перпендикулярных рисок, а на поступательно перемещаемой и поворотной рейках соответственно нанесены равномерная и гиперболическая шкалы, по которым производится отсчет мгновенных значений и частот осциллограмм.На фиг, 1 изображено предлагаемое устройство; на фиг, 2 и 3 поясняется использование устройства для определения соответственно мгновенных значений и частот осциллограмм.На плоском прямоугольном основании 1 (фиг, 1) установлены поворотная рейка-рычаг 2 и масштабная рейка 3, скользящая по направляющей 4, На основании 1 нанесены взаимно-перпендикулярные риски 5 и б, проходящие через центр О вращения рейки-рычага 2, и риска 7. Рейка-рычаг 2 снабжена двумя взаимно-перпендикулярными рисками 8 и 9, пересекающимися в центре вращения рейки-рычага. На риске 9 нанесена шкала частот, На масштабной рейке 3 нанесена равномерная шкала.Из подобия двух прямоугольных треугольников авО и АВО (фиг, 1)АВ ВОследует, что - , где вО - расстояние между центром вращенияав вОрейки-рычага 2 и риской 7 (величина постоянная); ВО - расстояние между центром вращения рейки-рычага 2 и шкалой на масштабной рейке 3, зависящее от места фиксации последней на направляющей 4.130110Как известно, в конце каждой рабочей осциллограммы производится контрольная тарировочная запись с заранее заданной амплитудой.Обработка осциллограммы по амплитуде или размаху при помощи пред. лагаемого устройства производится путем сравнения контрольной тарпровочной записи с рабочими записями. Для этого кривая тарировочной записи накладывается на риски б и 7 (фиг. 2) с учетом поправки на толщину линии записи, Рейка-рычаг 2 поворачивается до пересечения рисок 7 и 8 в точке а, что соответствует полному размаху тарировочной кривой. При неизменном положении рейки-рычага 2 масштабная рейка 3 перемещается по своей направляющей 4 до момента, когда риска 9 отсечет на ней отрезок ВА, соответствующий увеличению абсолютной величины размаха тарировочной записи в 10, 100, 1000 и т. д. раз. В этом положении рейка 3 фиксируется винтом.Дальнейшая обработка осциллограммы по амплитуде заключается в наложении аналогичным способом на риски Б и 7 (фиг, 2) рабочей осциллограммы, повороте рейки-рычага до пересечения рисок 7 и 8 в точке а, и считывании результата по шкале рейки 3, где отрезок ВА, представляет в графическом изображении действительную величину мгновенных значений и частот осциллограмм.Для определения частот записанной вибрации при помощи предлагаемого устройства осциллограмма накладывается так, чтобы линейная величина отметки времени находилась на прямой, перпендикулярной риске б, между точкой М, расположенной в начале шкалы частот на рейке-рычаге и точкой В, на риске б (фиг, 3), В этом положении рейка- рычаг фиксируется зажимом. В прямоугольном треугольнике В,МО катетом В,М служит линейная величина отметки времени, сделанной на осциллограмме. Затем осциллограмма накладывается на треугольник В,МО таким образом, чтобы между катетом ВО и гипотенузой МО расположился один период ВН исследуемой рабочей записи в направлении, перпендикулярном ВО. Точка Н совпадает с делением шкалы частот, соответствующим величине определяемой частоты. В основу градуиВ,Мровки шкалы частот положено отношение2Применение предлагаемого устройства позволяет значительно облегчить и ускорить труд дешифровщика осциллограмм, а также использовать менее квалифицированные кадры.Предмет изобретенияУстройство для определения мгновенных значений и частот осциллограмм, основанное на использовании линейных и круговых перемещений реек, образующих подобные треугольники, отличающееся тем, что, с целью получения результатов непосредственно в единицах измерения, применено неподвижное основание с базисными взаимно-перпендикулярными рисками, а на поступательной и шарнирной рейках нанесены соответственно равномерная и гиперболическая шкалы, по которым производится отсчет мгновенных значений и частот осциллограмм.
