Электрододержатель

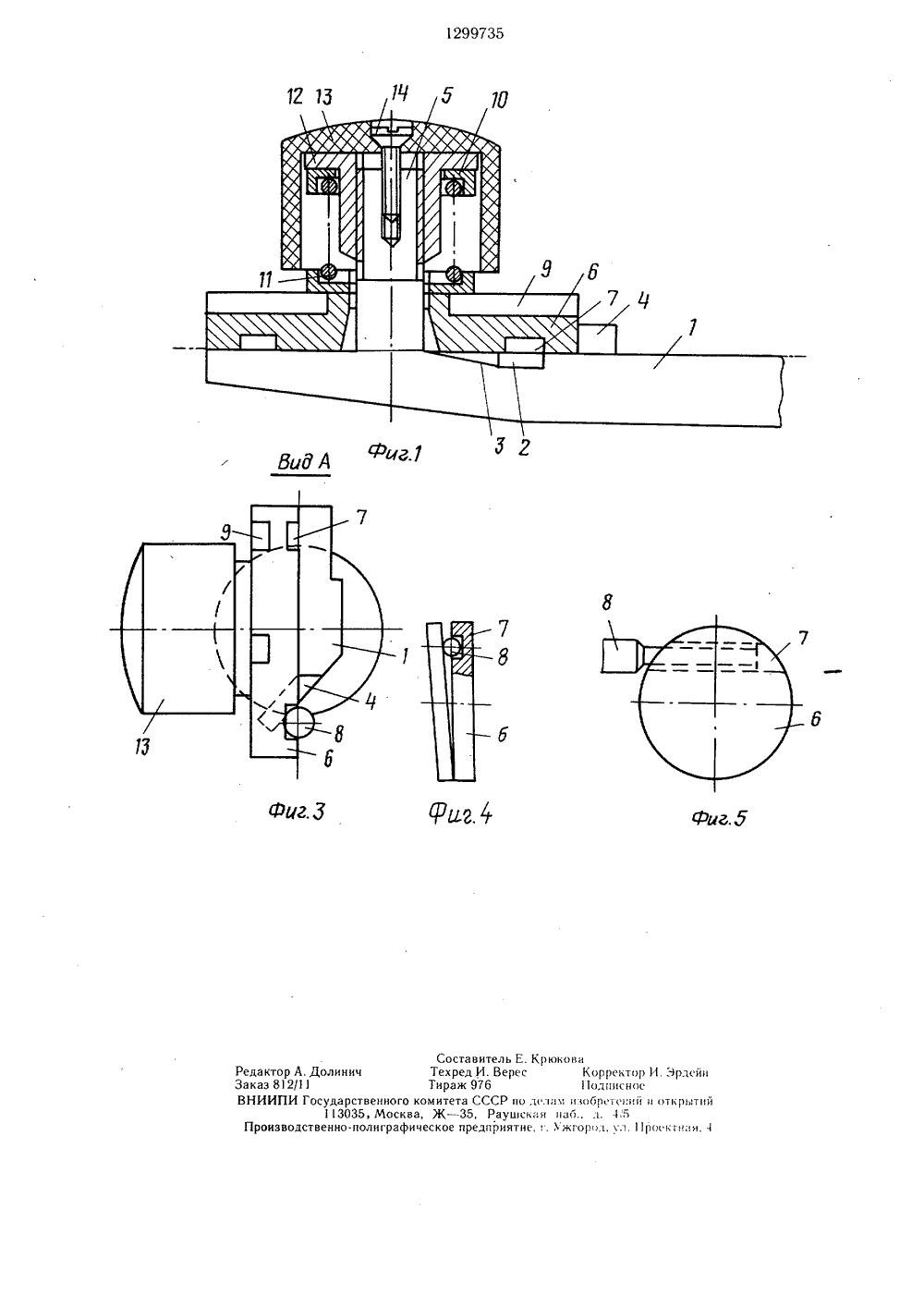

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТ 111)23 9/28(56) Авторское свидетельство СССР899297, кл. В 23 К 9/28, 1980.Авторское свидетельство СССР770695, кл. В 23 К 9/28, 1978.Авторское свидетельство СССР625866, кл. В 23 К 9/28, 977.Г 1 атент США2367724, кл. 219- -144, 1945.Авторское свидетельство СССР479585, кл. В 23 К 9/28, 1973. (54) )ЛЕКТРОДОДЕРЖАТЕЛЪ (57) Изобретение относится к области сварки, в частности к устройствам, используемым при ручной дуговой сварке плавягцимися электродами, и позволяет повысить производительность труда за счет автоматического сброса огарка и надежного зажима электрода в различны узловых положениях-)лектрододсржатель содержит корпус (К) 1 со сбрасывателем огарка, выполненным в виде планки 4. На оси головки К 1 смонтирован поворотный зажимной элемент 6 с одовыми пазами 7 для электродов 8. На позиции сброса головка К 1 вьцголнена с сегментным срезом 15.1 ри повороте элемента 6 электрод 8 надежно зажимается между ним и головкой К, а после выполнения сварки следуюгций электрод вставляют в радиальный паз и поворачивают элемент 6. Гри расположении .ордового паза в зоне сегментного среза 15 головки огарок планкой 4 сбрасывается.5 ил.Изобретение относится к сварке, в частности к устройствам, используемым приручной дуговой сварке плавящимисяэлектродами.Целью изобретения является повышениепроизводительности труда за счет автоматического сброса огарка электрода и надежного зажима электрода в различных угловых положениях.На фиг, 1 показан электрододержатель,вид сбоку; на фиг. 2 - то же, вид снизу;10на фиг, 3 - вид А на фиг. 2; на фиг. 4и 5 - схема установки электрода в хордовом пазу.Электрододержатель содержит токоподводящий корпус 1 с цилиндрическойголовкой, в которой выполнен поперечныйпаз 2 со скосом 3,На корпусе 1 закреплен сбрасывательогарка, выполненный в виде планки 4 соскосом, и ось 5.На оси 5 установлен поворотный зажимной элемент 6.На нижнем торце поворотного элемента6 выполнены по хордам пазы 7 для установки электрода 8. Пазы 7 выполнены глубиной больше половины минимального диаметра применяемого электрода и ширинойболее максимально применяемого диаметраэлектрода.На верхнем торце элемента 6 выполненырадиальные пазы 9 на глубину и ширинумаксимального диаметра электрода для З 0установки поворотного элемента 6 в рабочемположении.На оси стержня 5 в чашеобразных шайбах 10 установлена пружина 11, регулируем а я га й кой 12 на требуем ое усилие. Защитный колпачок 13 закреплен винтом 14. Поворотный элемент 6 и шайба 1 О выполненыс зазором по внутреннему диаметру относительно оси 5 для компенсации их перекоса при установке электрода. Внутреннийдиаметр поворотного элемента выполнен 40с конусом с целью уменьшения трения приего перекосе,Корпус 1 выполнен с цилиндрическойголовкой, на которой выполнен сегментный срез 15 для раскрытия паза зажимного элемента 6 на позиции сброса,Электрододержатель работает следующим образом.Электрод вставляется в паз 7, предварительно установленный напротив поперечного паза 2 корпуса, и поворачивается вместе с поворотным элементом 6 относительно корпуса 1, скользя по скосу 3 до зажима электрода между поворотным элементом и корпусом в нужном угловом положении.Благодаря хордовому положению паза 7 происходит надежный тококонтакт электрода с корпусом по всей длине стержня электрода. При установке сменного электрода огарок, поворачиваясь вместе с элементом 6, попадает благодаря сегментному срезу 15 в открытую зону, скользит по скосу планки 4 и сбрасывается на сторону, При установке другого электрода может произойти несовпадение пазов 7 и 2, тогда стержень сменного электрода вставляется в радиальный паз 9 на верхнем торце поворотного элемента 6 и производится доворот элемента 6 до совпадения пазов 7 и 2.Изобретение повышает надежность крепления электрода, улучшает тококонтакт электрода с токопроводящим корпусом, повышает производительность труда за счет автоматического сброса огарка,Формула изобретенияЭлектрододержатель, содержащий токо- подводящий корпус со сбрасывателем огарка и цилиндрической головкой, на оси которой установлен подпружиненный относительно этой головки поворотный зажимной элемент с пазами для электродов, отличающийся тем, что, с целью надежного зажима электродов в различных угловых положениях и автоматического удаления огарка, пазы расположены по хордам, головка корпуса выполнена с сегментным срезом для раскрытия паза зажимного элемента на позиции сброса, а сбрасыватель выполнен в виде планки со скосом, закрепленной на корпусе со стороны сегментного среза.1299735 взад Г. едактор А. Долиничаказ 812/11ВНИИПИ Государственного13035, МоскПроизводственно. полиграф Составитель Техред И. Вер Тираж 976 омитета СССР Ж - 35, Раушеское предприя Е. Крюковас Корректор И. Эр:н ип1 одписносо аслам изобретений и открытийска я пап., л. 4,5ие Ужгоро,к 1 л. 11 роск гппи, .1
