Устройство для формирования и преобразования сигнала дифференциально-трансформаторного преобразователя

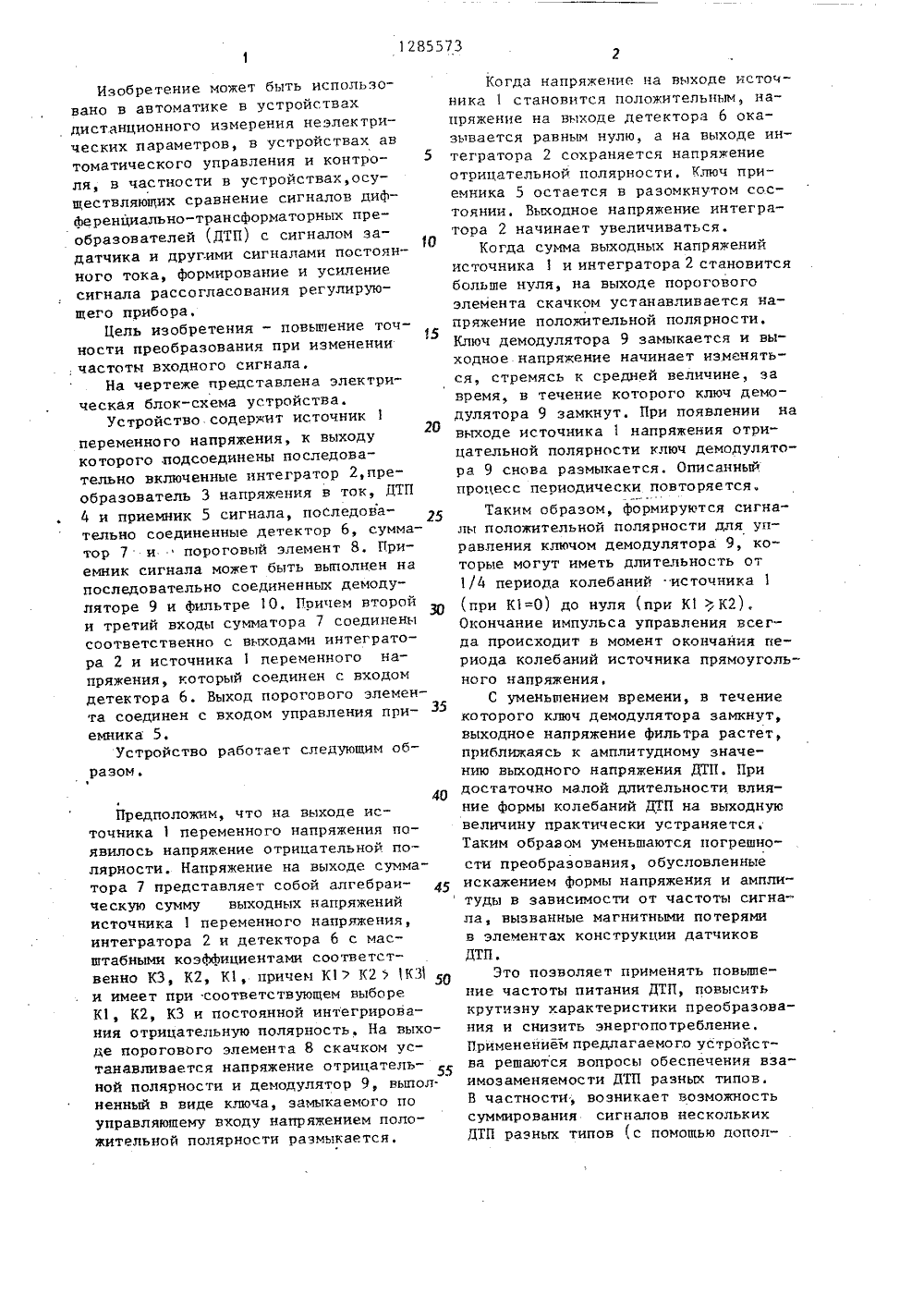

, 1285573 О 1 О ИЗОБРЕТЕНИ ОП К АВТОИ;ИО пловой а Ю ОСУДАРСТВЕННЫЙ НОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ 21) 3943290/24-2122) 01.08.8546) 23.01.87. Бюл, У 371) Московский завод теаома тики72) Б.И.Каплинский, А.В,СунковичР.М.1 Папира53) 621.373(088,8)56) Авторское свидетельство ССС167381, кл. О 05 В 5/О 1, 1962.Авторское свидетельство СССР864241, кл. О 05 В 5/01, 1979.(57) Изобретение может быть использовано в области автоматики в устройствах дистанционного измеренйянеэлектрических параметров, устройствах автоматического управления иконтроля, в частности,в устройствахдля сравнения сигналов дифференциалъно-трансформаторных преобразователей (ДТП) с сигналом задатчика и другими сигналами постоянного тока. Целью изобретения является повышение точности преобразования при изменении частоты входного сигнала, Для достижения этой цели в устройство дополнительно введены после- довательно соединенные детектор 6, сумматор 7 и пороговый элемент 8, Устройство также содержит источник 1 переменного напряжения, интегратор 2, преобразователь 3 напряжения в ток, ДТП 4 и приемник 5 сигнала, который может быть выполнен на последовательно соединенных демодуля-торе 9 и фильтре 10. Изобретение позволяет, заменить дефицитные и дорогостоящие материалы с малыми магнитными потерями, используемые при изготовлении некоторых ДТП и датчи- Я ков, на обычные и уменьшить габариты ДТП, датчиков и вторичных приборов. 1 ил,ТИзобретение может быть использовано в автоматике в устройствахдистанционного измерения неэлектрических параметров, в устройствах автоматического управления и контроля, в частности в устройствах,осуществляющих сравнение сигналов дифференциально-трансформаторных преобразователей (ДТП) с сигналом задатчика и другими сигналами постоянного тока, формирование и усилениесигнала рассогласования регулирующего прибора.Цель изобретения - повышение точ 15ности преобразования при изменениичастоты входного сигнала,На чертеже представлена электрическая блок-схема устройства,Устройство содержит источник 120переменного напряжения, к выходукоторого .подсоединены последовательно включенные интегратор 2,преобразователь 3 напряжения в ток, ДТП4 и приемник 5 сигнала, последовательно соединенные детектор 6, сумматор 7 и пороговый элемент 8. Приемник сигнала может быть выполнен напоследовательно соединенных демодуляторе 9 и фильтре 10. Причем второйи третий входы сумматора 7 соединенисоответственно с выходами интегратора 2 и источника 1 переменного напряжения, который соединен с входомдетектора 6. Выход порогового элемента соединен с входом управления приемника 5.Устройство работает следующим образом,Ф40Предположим, что на выходе источника 1 переменного напряжения появилось напряжение отрицательной полярности, Напряжение на выходе сумматора 7 представляет собой алгебраическую сумму выходних напряжений источника 1 переменного напряжения, интегратора 2 и детектора 6 с масштабными коэффициентами соответственно КЗ, К 2, К 1, причем К 1 ) К 2 ) 1 КЗ о и имеет при соответствующем выборе К 1, К 2, КЗ и постоянной интегрирования отрицательную полярность. На выходе порогового элемента 8 скачком устанавливается напряжение отрицательной полярности и демодулятор 9, выпол. ненный в виде ключа, замыкаемого по управляющему входу напряжением положительной полярности размыкается. Когда напряжение на виходе источника 1 становится положительным, напряжение на виходе детектора 6 оказь 1 вается равным нулю, а на вь 1 ходе интегратора 2 сохраняется напряжение отрицательной полярности, Ключ приемника 5 остается в разомкнутом состоянии. Выходное напряжение интегратора 2 начинает увеличиваться.Когда сумма выходных напряжений источника 1 и интегратора 2 становится больше нуля, на выходе порогового элемента скачком устанавливается напряжение положительной полярности. Ключ демодулятора 9 замыкается и выходное напряжение начинает изменяться, стремясь к средней величине, за время, в течение которого ключ демодулятора 9 замкнут. При появлении на выходе источника 1 напряжения отрицательной полярности ключ демодулятора 9 снова размыкается. Описанный процесс периодически повторяется.Таким образом, формируются сигнали положительной полярности дчя управления ключом демодулятора 9, которые могут иметь длительность от 1/4 периода колебаний "источника 1 (при К 1=0) до нуля (при К ) К 2), Окончание импульса управления всегда происходит в момент окончания периода колебаний источника прямоугольного напряжения.С уменьшением времени, в течение которого ключ демодулятора замкнут, выходное напряжение фильтра растет, приближаясь к амплитудному значению выходного напряжения ДТП. При достаточно малой длительности влияние формы колебаний ДГП на выходную величину практически устраняется, Таким обрааом уменьшаются погрешности преобразования, обусловленные искажением формы напряжения и амплитуды в зависимости от частоты сигнала, вызванные магнитными потерями в элементах конструкции датчиков ДТП.Это позволяет применять повыше ние частоты питания ДТП, повысить крутизну характеристики преобразования и снизить энергопотребление. Применением предлагаемого устройства решаются вопросы обеспечения взаимозаменяемости ДТП разных типов. В частности, возникает возможность суммирования сигналов нескольких ДТП разных типов (с помощью попол1 285573. Формула изобретения Составитель В.ЧижиковРедактор А,1 цишкина Техред В.Кадар Корректор А.Обручар 4 Заказ 7534/56 Тираж 899 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж, Раушская наб , д. 4/5Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 нительного сумматора на входе демодулятора) с сигналами постоянного напряжения и тока.Становится возможным заменить дефицитные и дорогие материалы с ма- лыми магнитными потерями, используемые при изготовлении некоторых ДТП и датчиков, на обычные, уменьвить габаритные размеры ДТП, датчиков и вторичных приборов,Устройство для формирования ипреобразования сигнала дифференци 1ально-трансформаторного преобразователя,содержащее источник переменного напряжения, к выходу которого соединены последовательно включенныеинтегратор, преобразователь напряжения в ток, диФФеренциально-трансформаторный преобразователь и приемник сигнала, о т л и ч а ю щ ее с я тем, что, с целью повьппенияточности преобразования дри измене-.нии частоты входного сигнала, в него введены последовательно соеди"ненные детектор, сумматор и пороговый злемент, причем второй и третийвходы сумматора соединены соответст-.венно с выходом интегратора и выхо"дом источника переменного напряжениякоторый соединен с входом детектора, а выход порогового элемента соединен с входом управления приемника сигналов.
