Датчик для измерения параметров магнитных материалов

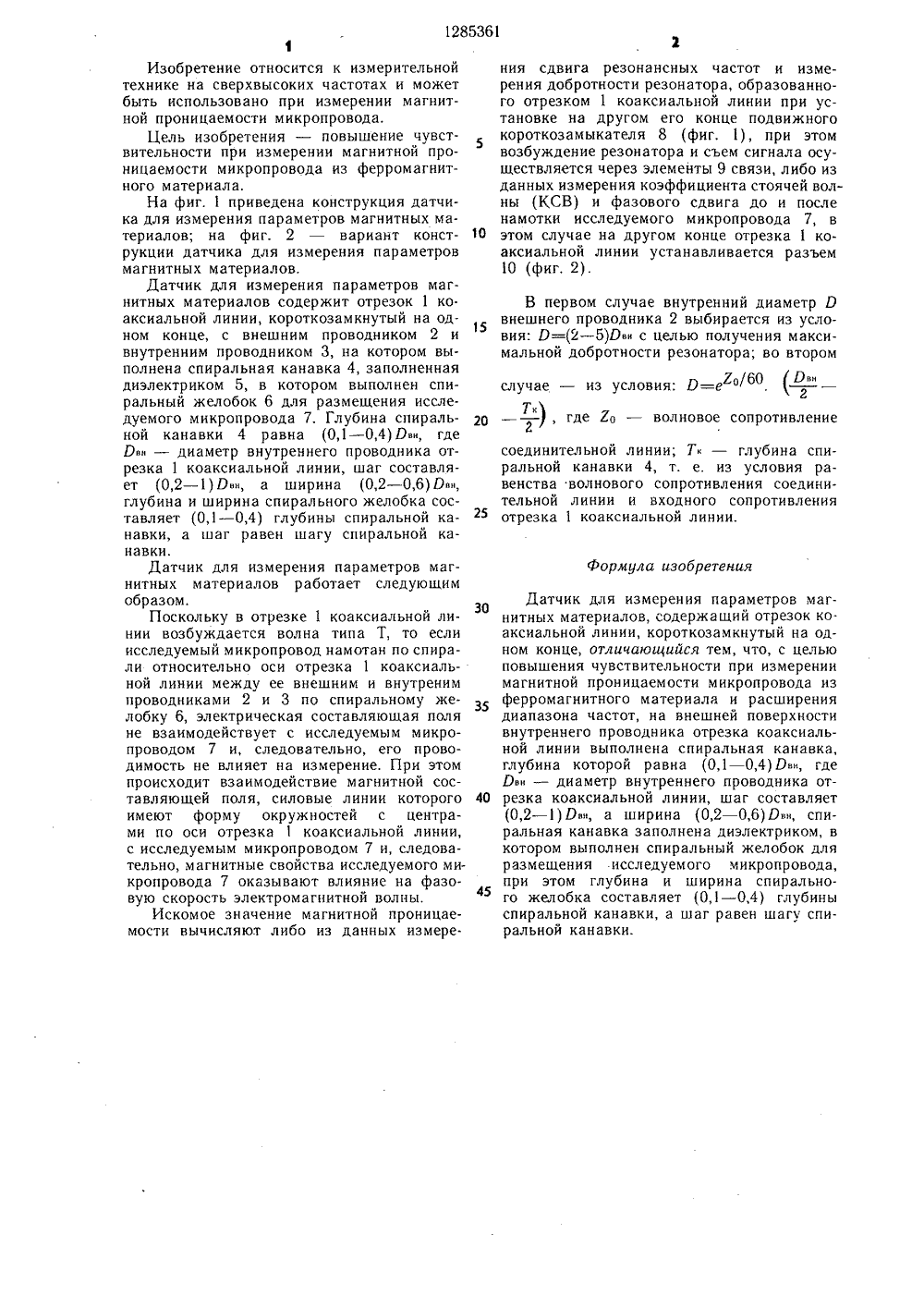

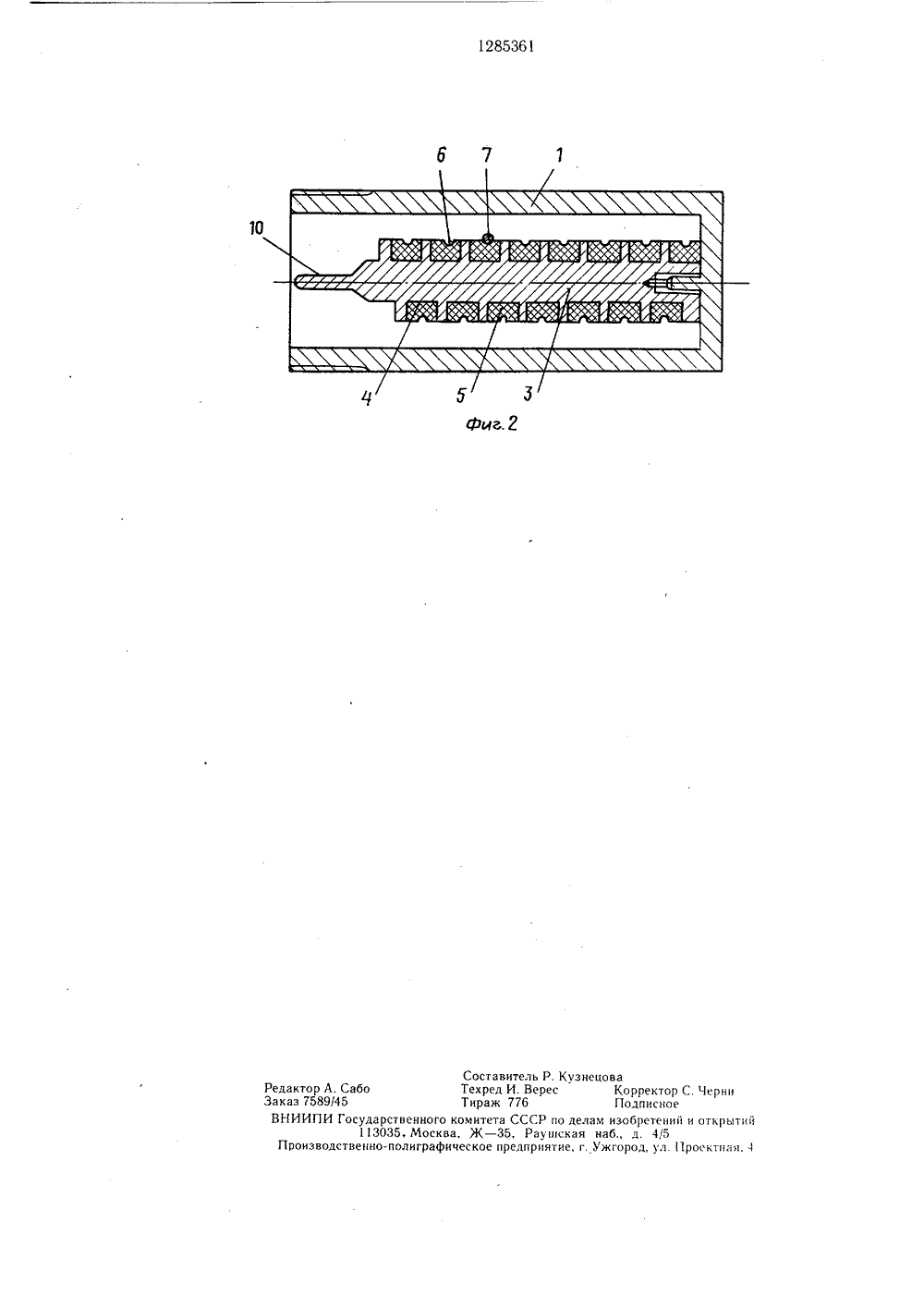

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 4 .б 01 М 22 00 ПИСАНИЕ ИЗОБРЕТЕНИ 8 9 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВ(54) ДАТЧИК ДЛЯ ИЗМЕРЕНИЯ ПАРАМЕТРОВ МАГНИТНЫХ МАТЕРИАЛОВ (57) Изобретение относится к измеритель. ной технике на СВЧ. Цель изобретения - повышение чувствительности при измерении магнитной проницаемости микропровода из ферромагнитного материала и расширения,80128536 диапазона частот. Датчик содержит отрезок 1 коаксиальной линии, короткозамкнутый на одном конце, с внешним проводником 2 и внутренним проводником 3, на к-ром выполнена спиральная канавка (СК) 4 заполненная диэлектриком 5, в к-ром выполнен спиральный желобок 6 для размещения исследуемого микропровода 7, подвижный короткозамыкатель 8, эл-ты 9 связи. Глубина СК 4 (0,1 - 0,4) О, где 0 - диаметр внутреннего проводника 3, шаг составляет (0,2 - 1) О а ширина (0,2 - 0,6) 0 . Глубина и ширина желобка 6 составляют (0,1 - 0,4) глубины СК 4, а шаг равен шагу СК 4. В варианте конструкции датчика на конце отрезка 1 устанавливается разъем. 2 ил.Изобретение относится к измерительнойтехнике на сверхвысоких частотах и можетбыть использовано при измерении магнитной проницаемости микропровода.Цель изобретения - повышение чувст 5вительности при измерении магнитной проницаемости микропровода из ферромагнитного материала.На фиг. 1 приведена конструкция датчика для измерения параметров магнитных материалов; на фиг. 2 - вариант конст Орукции датчика для измерения параметровмагнитных материалов,Датчик для измерения параметров магнитных материалов содержит отрезок 1 ко.аксиальной линии, короткозамкнутый на одном конце, с внешним проводником 2 ивнутренним проводником 3, на котором выполнена спиральная канавка 4, заполненнаядиэлектриком 5, в котором выполнен спиральный желобок 6 для размещения исследуемого микропровода 7. Глубина спиральной канавки 4 равна (0,1 - 0,4) 0-, гдеО- - диаметр внутреннего проводника отрезка 1 коаксиальной линии, шаг составляет (0,2 - 1) 0-, а ширина (0,2 - 0,6) О.,глубина и ширина спирального желобка составляет (0,1 - 0,4) глубины спиральной канавки, а шаг равен шагу спиральной канавки.Датчик для измерения параметров магнитных материалов работает следующимобразом.Поскольку в отрезке 1 коаксиальной линии возбуждается волна типа Т, то еслиисследуемый микропровод намотан по спирали относительно оси отрезка 1 коаксиальной линии между ее внешним и внутренимпроводниками 2 и 3 по спиральному желобку 6, электрическая составляющая поляне взаимодействует с исследуемым микропроводоми, следовательно, его проводимость не влияет на измерение. При этомпроисходит взаимодействие магнитной составляющей поля, силовые линии которого 40имеют форму окружностей с центрами по оси отрезка 1 коаксиальной линии,с исследуемым микропроводом 7 и, следовательно, магнитные свойства исследуемого микропровода 7 оказывают влияние на фазовую скорость электромагнитной волны,Искомое значение магнитной проницаемости вычисляют либо из данных измерения сдвига резонансных частот и измерения добротности резонатора, образованного отрезком 1 коаксиальной линии при установке на другом его конце подвижного короткозамыкателя 8 (фиг. 1), при этом возбуждение резонатора и съем сигнала осуществляется через элементы 9 связи, либо из данных измерения коэффициента стоячей волны (КСВ) и фазового сдвига до и после намотки исследуемого микропровода 7, в этом случае на другом конце отрезка 1 коаксиальной линии устанавливается разъем 10 (фиг. 2).В первом случае внутренний диаметр О внешнего проводника 2 выбирается из условия: 0=(2 - 5)0- с целью получения максимальной добротности резонатора; во второмЛю 60случае - из условия; 0 ею/602Тк2) где Ую - волновое сопротивлениесоединительной линии; Тк - глубина спиральной канавки 4, т. е. из условия равенства волнового сопротивления соединительной линии и входного сопротивления отрезка 1 коаксиальной линии.Формула изобретенияДатчик для измерения параметров магнитных материалов, содержащий отрезок коаксиальной линии, короткозамкнутый на одном конце, отличающийся тем, что, с целью повышения чувствительности при измерении магнитной проницаемости микропровода из ферромагнитного материала и расширения диапазона частот, на внешней поверхности внутреннего проводника отрезка коаксиальной линии выполнена спиральная канавка, глубина которой равна (0,1 - 0,4) Ран, где Р" - диаметр внутреннего проводника отрезка коаксиальной линии, шаг составляет (0,2 - 1) Овн, а ширина (0,2 - 0,6) Овн, спиральная канавка заполнена диэлектриком, в котором выполнен спиральный желобок для размещения исследуемого микропровода, при этом глубина и ширина спирального желобка составляет (О,1 - 0,4) глубины спиральной канавки, а шаг равен шагу спиральной канавки.Составитель Р. КузиТехред И. ВересТираж 776твенного комитета СССР по дел5, Москва, Ж - 35, Рву инскаяполиграфическое предприятие, г. едактор А. Сабоаказ 7589/45ВНИИПИ Государ1130ПроизводственноецоваКорректор С. ЧерниПодписноеам изобретений и открытийнаб., д. 415Ужгород, ул.11 роектная, 4
