Способ формирования ударной нагрузки при испытании изделия

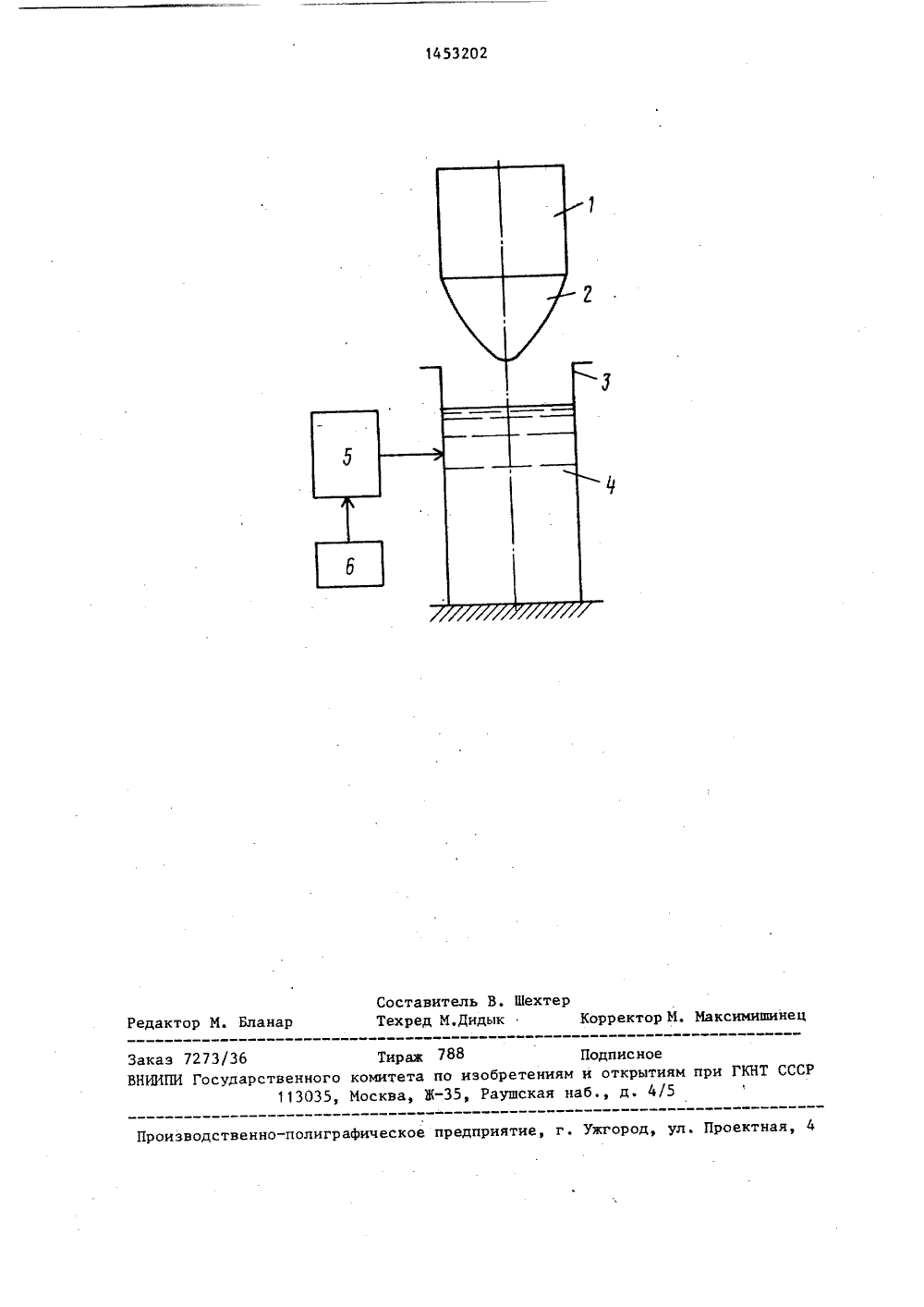

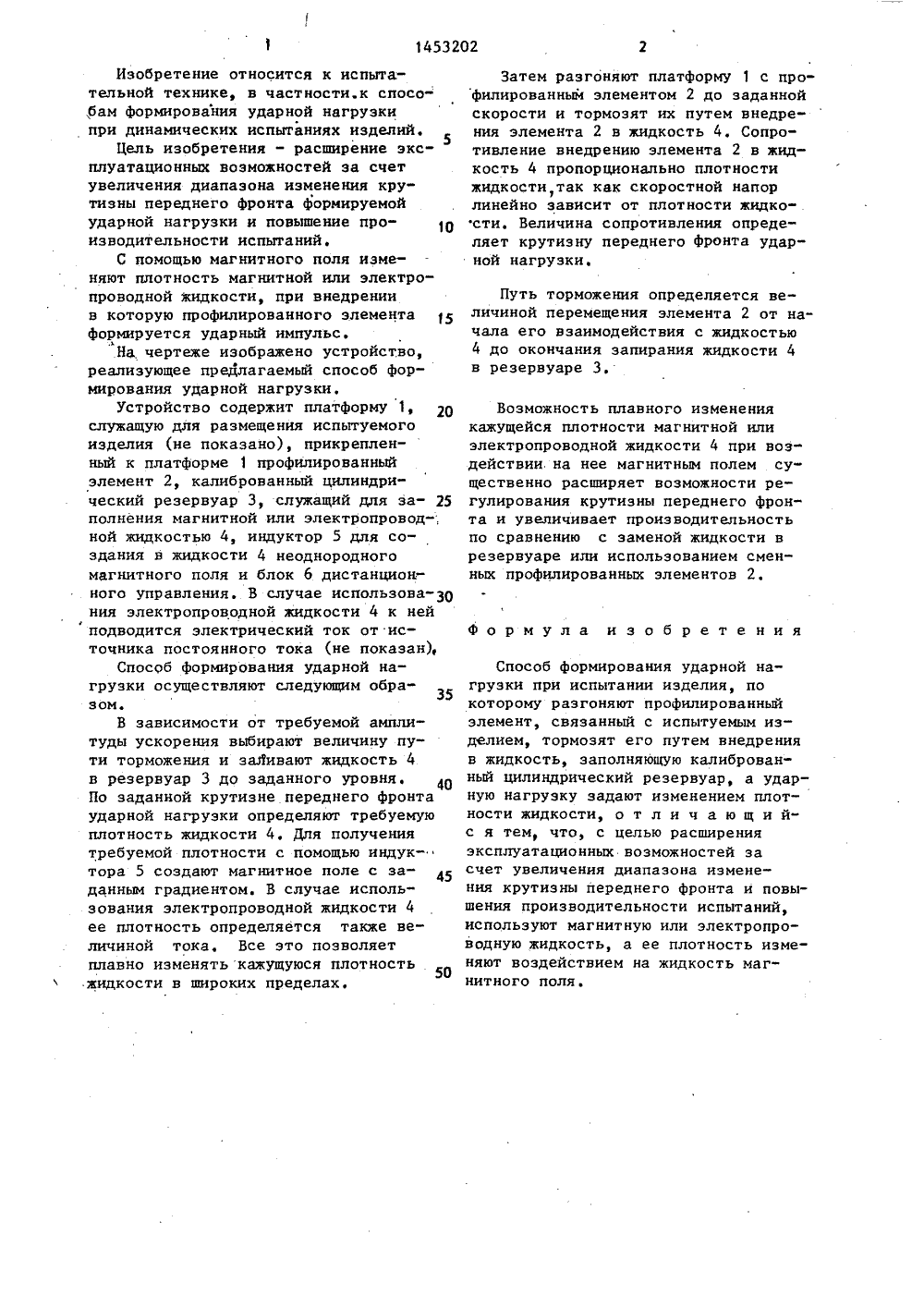

(51)4 С 01 М 7 00 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИПРИ ГКНТ СССР ИЗОБРЕТЕНИЯ ЛИСА ТЕЛЬСТВУ(54) СПОСОБ ФОРМИРОВАНИЯ УДАРН НАГРУЗКИ ПРИ ИСПЫТАНИИ ИЗДЕЛИЯ(57) Изобретение относится к технике ударных испытаний изделий, Цель изобретения - расширение эксплуатационных возможностей за счет увели 3 ф К АВТОРСКОМУ чения диапазона изменения крутиэны переднего фронта ударной нагрузки. Способформирования ударной нагрузки заключается в торможении разогнанногоиспытуемого изделия путем внедрениясвязанного с иэделием профилированного элемента в жидкость, заполняющую калиброванный цилиндрическийрезервуар. Расширение диапазона изменения крутизны переднего фронта ударной нагрузки обеспечивается использованием магнитной или электропроводной жидкости, плотность которойизменяют воздействием на нее магнитного поля, Изменение плотности жидкости указанным путем может бытьосуществлено в более широком диапазоне и быстрее, чем замена жидкости.1 ил.Изобретение относится к испытательной технике, в частности.к способам формирования ударной нагрузки при динамических испытаниях изделий.Цель изобретения - расширение эксплуатационных воэможностей за счет увеличения диапазона изменения кру" тизны переднего фронта формируемой ударной нагрузки и повышение производительности испытаний.С помощью магнитного поля изменяют плотность магнитной или электро- проводной жидкости, при внедрении в которую профилированного элемента формируется ударный импульс..На чертеже изображено устройство, реализующее предлагаемый способ формирования ударной нагрузки.Устройство содержит платфоРмУ 1, 20 служащую для размещения испытуемого иэделия (не показано), прикрепленный к платформе 1 профилированный элемент 2, калиброванный цилиндрический резервуар 3, служащий для за полнения магнитной или электропровод-; ной жидкостью 4, индуктор 5 для создания в жидкости 4 неоднородного магнитного поля и блок 6 дистанционного управления. В случае использования электропроводной жидкости 4 к ней подводится электрический ток от источника постоянного тока (не показан),Способ формирования ударной нагрузки осуществляют следующим образом.В зависимости от требуемой амплитуды ускорения выбирают величину пути торможения и заливают жидкость 4 в резервуар 3 до заданного уровня. 40 По заданной крутизне переднего фронта ударной нагрузки определяют требуемую плотность жидкости 4. Для получения требуемой плотности с помощью индуктора 5 создают магнитное поле с за данным градиентом. В случае исполь" эования электропроводной жидкости 4 ее плотность определяется также величиной тока, Все это позволяет плавно изменять кажущуюся плотность . жидкости в широких пределах. Затем разгоняют платформу 1 с профилированным элементом 2 до заданной скорости и тормозят их путем внедрения элемента 2 в жидкость 4. Сопротивление внедрению элемента 2 в жидкость 4 пропорционально плотности жидкости,так как скоростной напор линейно зависит от плотности жидкости. Величина сопротивления определяет крутизну переднего Фронта ударнои нагрузки.Путь торможения определяется величиной перемещения элемента 2 от начала его взаимодействия с жидкостью 4 до окончания эапирания жидкости 4 в резервуаре 3.Возможность плавного изменения кажущейся плотности магнитной или электропроводной жидкости 4 при воздействии на нее магнитным полем существенно расширяет возможности регулирования крутизны переднего фронта и увеличивает производительность по сравнению с заменой жидкости в резервуаре или использованием сменных профилированных элементов 2,Формула изобретенияСпособ формирования ударной нагрузки при испытании изделия, по которому разгоняют профилированный элемент, связанный с испытуемым изделием, тормозят его путем внедрения в жидкость, заполняющую калиброванный цилиндрический резервуар, а ударную нагрузку задают изменением плот" ности жидкости, о т л и ч а ю щ и йс я тем, что, с целью расширения эксплуатационных возможностей за счет увеличения диапазона изменения крутизны переднего фронта и повышения производительности испытаний, используют магнитную или электропроводную жидкость, а ее плотность изменяют воздействием на жидкость магнитного поля.1453202 Составитель В, ШехтерРедактор М. Бланар Техред М,Дидык тор М, Макс ец ГКНТ СССР оизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,Заказ 7273/36 Тираж 788ВНИИПИ Государственного комитета по изобре113035, Москва, Ж, Рауш Подписноениям и открытиям прая наб., д. 4/5
