Устройство для ограничения изгиба базы угледобывающего агрегата

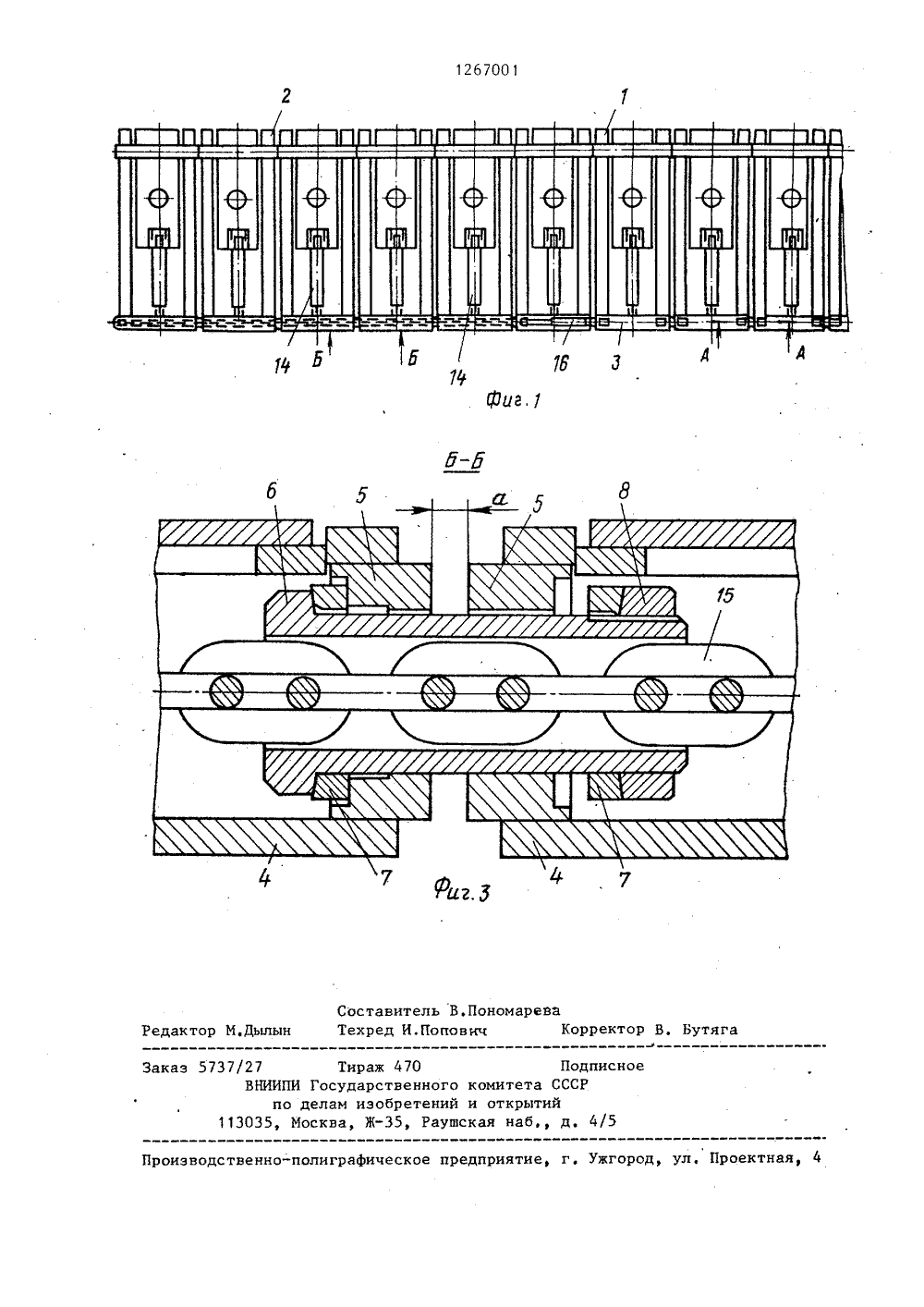

(0 4 Е 21 П 23/16, 23/ОО ОПИСАНИЕ ИЗОБРЕТЕНИЯН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) УСТРОЙСТВО ДЛЯ ОГРАНИЧЕНИЯ ИЗГИБА БАЗЫ УГЛЕДОБЫВАЮЩЕГО АГРЕГАТА(57) Изобретение относится к горнойпромышленности и предназначено дляиспользования в агрегатах для подземной добычи угля. Цель в повышен надежности работы. Для этого задниепояса (ЗП) секций выполнены из труб4, к которым по торцам привареныфланцы 5. ЗП связаны между собой элементами крепления (ЗК), Каждый иэЭК выполнен в виде полого болта 6,регулировочных шайб 7 и гайки 8. Размещен ЭК в трубах 4 ЗП соседних секций с возможностью взаимодействия свнутренней стороной фланцев 5, Внутриполого болта 6 установлен толкательгидроотсекателя 9, Датчик ограничителя изгиба выполнен в виде клина11. Установлен клин 11 с воэможностью поступательного перемещения в направлении, перпендикулярном оси труб 4 ЗП, Кроме того, устройство имеет гидродомкрат восстановления с цепью, пропущенной через полый болт 6 и соединяющей концевые секции с гидродомкратом восстановления. Опережение концевыми секциями базы линейных не происходит за счет того, что гидро- С домкрат восстановления, подключенный к магистрали подачи, во время передвижки включен, Он стягивает концевые секции, уменьшая зазор и предупреждая тем самым опережение концевыми секциями базы линейных секций, фф 3 ил.ЮИзобретение относится к горнойпромышленности и может быть использовано в агрегатах для подземной добычи угля,Цель изобретения - повышение надежности работы устройства,На фиг. 1 изображена база агрегата, план; на фиг,2 - сечение А-А нафиг. 1; на фиг. 3 - сечение Б-Б нафиг, 1. База агрегата включает в себя ли. нейные секции .1.и концевые секции 2,расположенные на флангах агрегата, 15Секции 1 и 2 имеют задний пояс 3,выполненный иэ труб 4, к которым при -варены фланцы 5, Задние пояса 3 соединены между собой пустотелым болтом6 с помощью регулировочных шайб 7 и 20гайки 8. В кармане заднего пояса 3линейной секции 1 установлен гидроотсекатель 9, имеющий толкатель 10,который входит во внутреннюю пслостьболта 6. На соседней линейной секции 251 базы закреплен датчик ограниченияискривления базы в виде клина 11,положение которого по высоте можноменять с помощью болта 12 и стопорить контргайкой 13. Гидроотсекатель9 подсоединен к гидродомкрату 14 передвижки магистральным трубопроводом,На концевых основаниях во внутреннююполость болта 12 пропущена цепь 15,.жестко закрепленная на последнейконцевой секции 2 базы. Другой конецкрепится к гидродомкрату 16 восстановления, который подключен к магистрали подачи и закреплен на противоположных концевых секциях того же флан Ога.Настройка устройства осуществляется регулировкой зазора а , В исходномположении при монтаже агрегата зазорсоставляет 20 мм, вследствие чеговозможен ход соседних оснований,20 мм. Регулировка зазора происходитэа счет изменения положения клинапо высоте, Гидроотсекатель 9 при этомоткрыт.При работе агрегата во время передвижки может наметиться тенденция,когда концевые секции 2 базы начинают отставать, от линейных секций 1базы, т,е. зазор с уменьшается. Вэтом случае толкатель 10 гидроатсека 55теля 9, находящийся в непосредственном контакте с клином 11, перемещается и закрывает гидроотсекатель. Подача жидкости в гидродомкраты 14 передвижки опережающих секций базы прекращается, таким образом предотвращается искривление прямолинейности базы.Опережение концевыми секциями базы линейных не происходит за счет того, что гидродомкрат 16 восстановления подключенный к магистрали подачи, во время передвижки включен, Он стягивает концевые секции базы, уменьшая зазор а, тем самым предупреждая опережение концевыми секциями базы линейных. Использование для стягивания секций оаэы цепи не только позволяет контролировать зазор О но и дает возможность секциям базы приспосабливаться к гипсометрии пласта.Формула изобретенияУстройство для ограничения изгиба базы угледобывающего агрегата, включающее базу с концевыми секциями, расположенными на флангах, и линейными секциями, имеющими задние пояса, связанные между собой элементом крепления, гидродомкраты передвижки, гидроотсекатели с толкателями, установленными на одних линейных секцияхбазы, и датчики ограничения изгибабазы, взаимодействующие с толкателями, о т л и ч а ю щ е е с я тем,что, с целью повышения надежности работы устройства, оно снабжено гидродомкратом восстановления с цепью,закрепленной одним концом на штокегидродомкрата, задние пояса секцийбазы выполнены из труб с фланцамипо, торцам, элемент крепления выполнен в виде полого болта с гайкой,размещенного в трубах заднего поясабалок соседних секций с воэможностьювзаимодействия с внутренней сторонойфланцев, при этом датчик ограниченияизгиба выполнен в виде клина, установленного с возможностью поступательного перемещения в направлении,перпендикулярном оси труб заднегопояса, а толкатель гидроотсекателяустановлен внутри полого болта линейных секций, цепь размещена внутритруб и полых болтов заднего поясаконцевых секций, а ее свободный конеци гидродомкрат восстановления закреплены на противоположных концевыхсекциях одного фланга,1267001 Составитель В.ПономареваТехред И,Попович Коррект Бутяга Редакт ылын Тираж 470 ПИ Государственного комитета СССРделам изобретений и открытийМосква, Ж, Раушская наб., д. 4/ Заказ 5737/27ВНИ одписн 113 изводственно-поли ческое предприятие, г. Ужгород, ул, Проектная,
