Ждущий мультивибратор

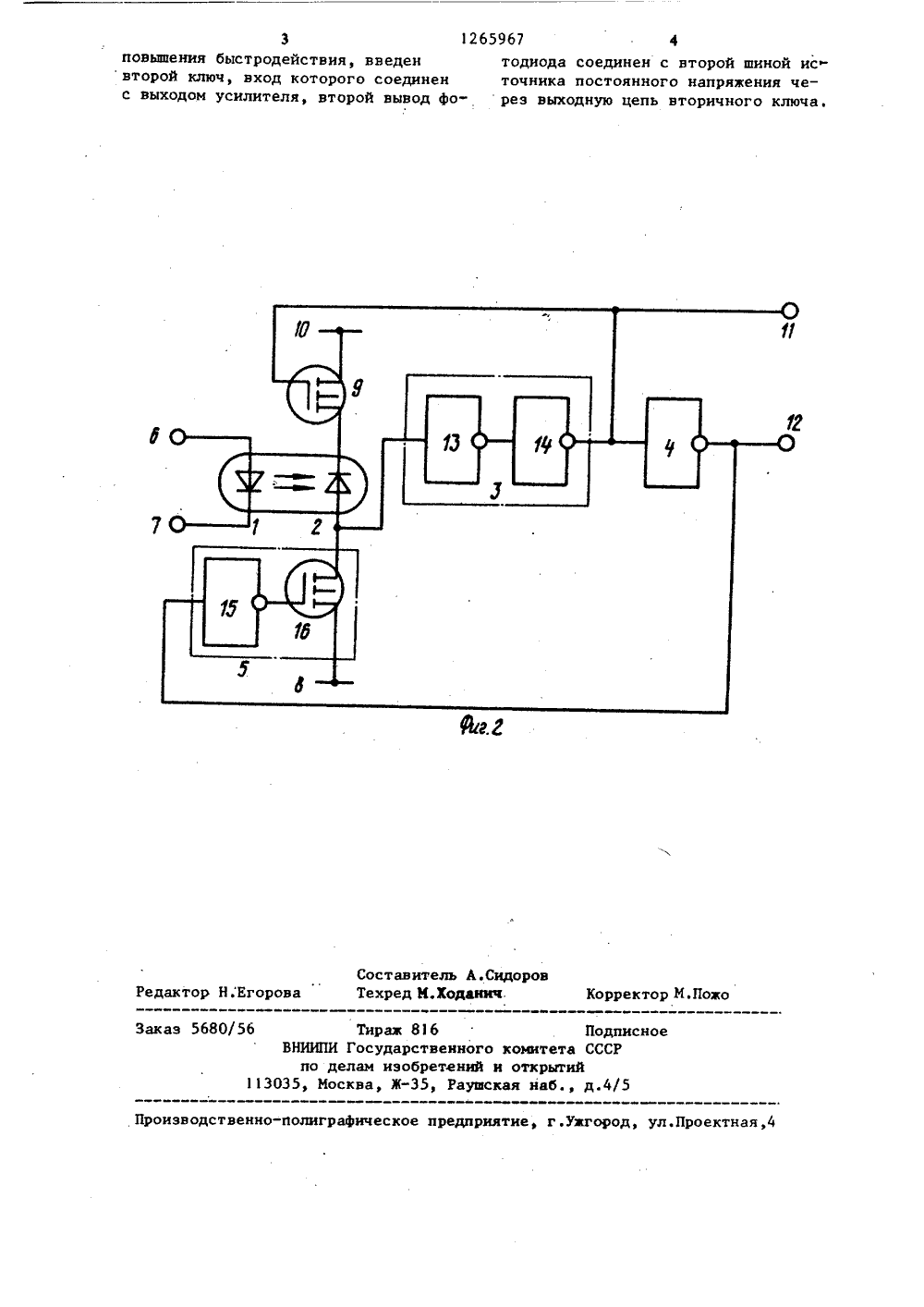

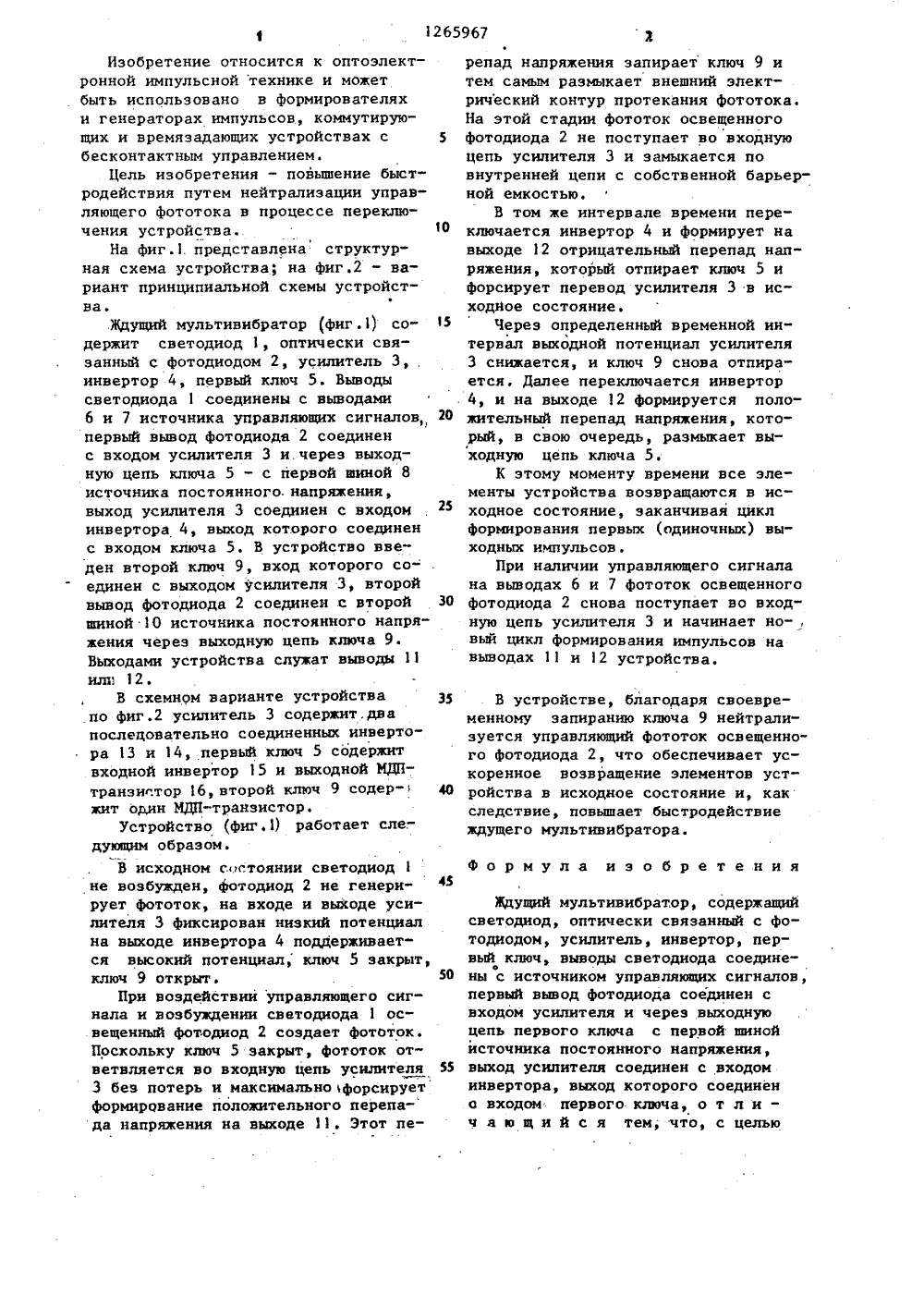

СОЮЗ СОВЕТСНИХллллллллллллРЕСПУБЛИН Е ИЭ ПИ ЕНИ ТЕЛЬСТВУ К АВТОРСКОМУ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(56) Чурбаков А.В. Импульсные устройства с диодными оптронвми, М.: Энергия, 1980, с. 102, рис. 37 а.Авторское свидетельство СССР В 856006, кл. Н 03 К 17/78, 1981(54) ЖДУЩИЙ МУЛЬТИВИБРАТОР (57) Изобретение относится к оптоэлектронной импульсной технике и мокет быть использовано в формирователях и генераторах импульсов, коммутирующих и времязадающих устройствах с(59 4 Н 03 К 3/Оол 17/ бесконтактным управлением. Цель изобретения - повышение быстродействия.В устройство, содержащее светодиод1, фотодиод 2, усилитель 3, инвертор4, ключ 5, введен ключ 9. Кроме тогоустройство содерзит шину 1 О источника постоянного напряхения, а выходамимультивибратора слузат выводы 11или 12. В устройстве благодаря, своевременному эапираиию ключа 9, нейтрализуется управляющий фототок освещенного фотодиода 2, что обеспечивает ускоренное возвращение элемен"тов устройства в исходное состояниеи, как следствие, повышает быстродействие здущего мультивибратора.2 ил.5 10 15 20 25 30 35 Ю 50 55 Изобретение относится к оптоэлектронной импульсной технике и может быть использовано в формирователях и генераторах импульсов, коммутирующих и времязадающих устройствах с бесконтактным управлением.Цель изобретения - повышение бысг" родействия путем нейтрализации управляющего фототока в процессе переключения устройства.На фиг.1. представлена структур" ная схема устройства; на фиг.2 - вариант принципиальной схемы устройства.Ждущий мультивибратор (фиг .1) содержит светодиод 1, оптически связанный с фотодиодом 2, усилитель 3, . инвертор 4, первый ключ 5. Выводы светодиода 1 соединены с выводами 6 и 7 источника управляющих сигналов, первый вывод фотодиода 2 соединен с входом усилителя 3 и через выходную цепь ключа 5 - с первой шиной 8 источника постоянного. напряжения, выход усилителя 3 соединен с входом инвертора 4, выход которого соединен с входом ключа 5. В устройство введен второй ключ 9, вход которого соединен с выходом усилителя 3, второй вывод фотодиода 2 соединен с второй шиной 10 источника постоянного напряжения через выходную цепь ключа 9. Выходами устройства служат выводы 11 или 12.В схемном варианте устройства по фиг.2 усилитель 3 содержит,два послецовательно соединенных инвертора 13 и 14, первый ключ 5 содержит входной инвертор 15 и выходной МДБ- транзистор 16, второй ключ 9 содержит один ИДП-транзистор.Устройство (фиг,1) работает сле. - дующим образом.В исходном состоянии светодиодне возбужден, фотодиод 2 не генерирует фототок, на входе и вьйоде усилителя 3 фиксирован низкий потенциална выходе инвертора 4 поддерживается высокий потенциал, ключ 5 закрыт,ключ 9 открыт.При воздействии управляющего сигнала и возбуждении светодиода 1 освещенный фотодиод 2 создает фототок.Поскольку ключ 5 закрыт, фототок ответвляется во входную цепь усилителя3 без потерь и максимально форсируетформирование положительного перепа-да напряжения на выходе 11. Этот перепад напряжения запирает ключ 9 и тем самым размыкает внешний электрический контур протекания фототока. На этой стадии фототок освещенного фотодиода 2 не поступает во входную цепь усилителя 3 и замыкается по внутренней цепи с собственной барьерной емкостью.В том же интервале времени переключается инвертор 4 и формирует на выходе 12 отрицательный перепад напряжения, который отпирает ключ 5 и форсирует перевод усилителя 3 в исходное состояние.Через определенный временной интервал выходной потенциал усилителя 3 снижается, и ключ 9 снова отпирается. Далее переключается инвертор 4, и на выходе 12 формируется положительный перепад напряжения, который, в свою очередь, размыкает выходную цепь ключа 5.К этому моменту времени все элементы устройства возвращаются в исходное состояние, заканчивая цикл формирования первых (одиночных) вы" ходных импульсов .При наличии управляющего сигнала на выводах 6 и 7 фототок освещенного фотодиода 2 снова поступает во входную цепь усилителя 3 и начинает но-, вый цикл формирования импульсов на выводах 11 и 12 устройства. В устройстве, благодаря своевременному запиранию ключа 9 нейтрализуется управляющий фототок освещенио" го фотодиода 2, что обеспечивает ускоренное возвращение элементов устройства в исходное состояние и, как следствие, повышает быстродействие ждущего мультивибратора. Формула изобретения Ждущий мультивибратор, содержащий светодиод, оптически связанный с фотодиодом, усилитель, инвертор, первый ключ, выводы светодиода соединены с источником управляющих сигналов, первый вывод фотодиода соединен с входом усилителя и через выходную цепь первого ключа с первой шиной источника постоянного напряжения, выход усилителя соединен с входом инвертора, выход которого соединен о входом первого ключа, о т л и - ч а ю щ и й с я тем, что, с целью3 1265967 4повышения быстродействия, введен тодиода соединен с второй шиной ис второй ключ, вход которого соединен точника постоянного напряжения чес выходом усилителя, второй вывод фо- рез выходную цепь вторичного ключа,Составитель А.Сидоровдактор Н;Егорова Техред М.Ходаиич Корректор М.Поз аз 5680/56сное Тирам 816 Подлы ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 35, Москва, Ж, Раушская наб., д.4/5
