Способ фазирования систем с переменным шагом коррекции

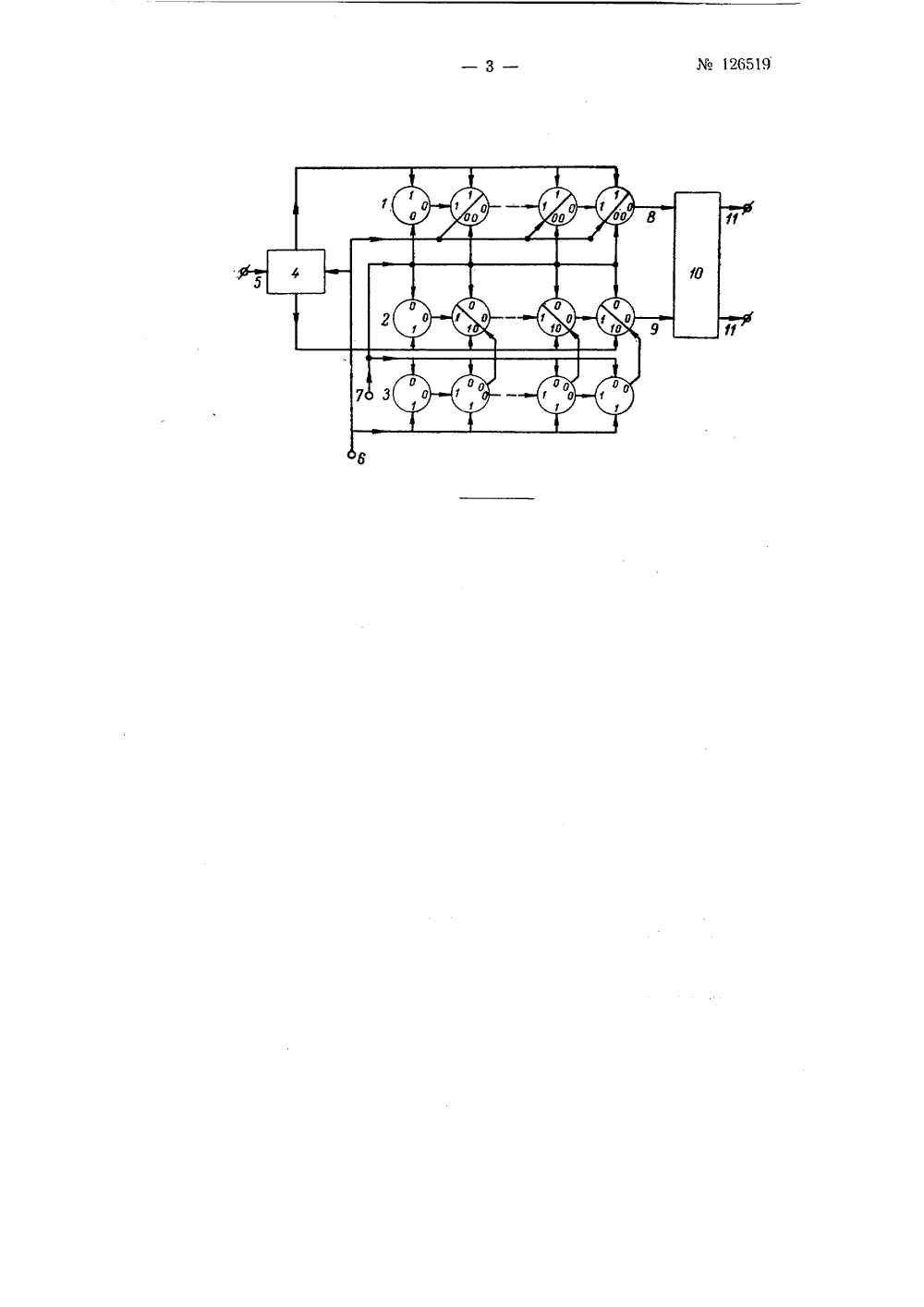

Ле 126519 СССР ОБРЕТЕ ОПИСАНИЕ , К АВТОРСКОМ СВИДЕТЕЛЬ И. Шляпоберский ПОСОБ ФАЗИРОВАНИЯ КОРРСТЕМ С ПЕРЕМЕННЫМ ШАГОИРОВАНИЯ 1959 г, заоткрытий пр 35294/26 в Комитет поСовете Министров СССене изобретений5 лаги изобретений явле Опубликовано в Бюлл 1950 г. Известны способы и устройства для фазирования систем, построенные на регистрах сдвига с ферритами. В подобных устройствах фазирование происходит путем добавления или выбивания импуль"ов, подаваемых на вход промежуточного делителя частоты,Недостаток известных способов фазирования состоит в том, что они обладают постоянным коррекционным эффектом независимо от угла рассогласования фаз. Вследствие этого не обеспечивается оптимальное расположение моментов регистрации при наличии преобладания и значительно увеличивается время вхождения в фазу.В описывавмом способе указанные недостатки устранены тем, что использован переменный шаг коррекции, пропорциональный углу рассогласования фаз. Для этого регистрируют характеристические моменты модуляции, входящей последовательности телеграфных посылок и сравнивают их с импульсами местного генератора при частоте импульсов продвижения в К раз большей частоты телеграфирования.На чертеже изображена функциональная схема устройства по описываемому способу,Устройство состоит из трех регистров сдвига: регистра отставания 1, регистра опережения 2 и вспомогательного регистра 3: Регистры 1 и 2 соединены с выходами фазового дискриминатора 4, на вход б которого поступают входящие телеграфные посылки. При наличии синфазности входящих посылок с импульсами местного генератора, выход которого подключен к зажиму б, границы принимаемых посылок будут совпадать с моментами изменения полярности местного генератора При рассогласоьании фаз входящих посылок с фронтами местного генератора на выходах фазового дискриминатора 4 возникают импульсы,126519соответствующие характеристическим моментам принимаемых посылок.При этом импульсы возникают на выходе фазового дискриминатора,соединенного с регистром 1 в том случае, когда имеет место отставаниепо фазе честного генератора.Если местный генератор опережает по фазе входящие посылки, тоимпульсы возникают на выходе фазового дискриминатора, соединенногос регистром 2.Под действием импульса, фазового дискриминатора (например,в случае отставания фазы местного генератора) происходит запись единицы во все элементы регистра 1. Под действием импульсов продвижения, подаваемых на зажарим 7, происходит продвижение единиц к выходу 8. Частота импульсов продвижения выбрана в К раз выше частотытелеграфирования. С другой стороны под действием импульса местногогенератора происходит сброс всех сердечников регистра 1 в нулевоеположение, кроме первого. Если отставание по фазе таково, что времямежду импульсом на выходе фазового ди"криминатора и импульсомл,сброса 1 оольше 1 здесь г - число ячеек в регистре, Л - частотателеграфирования, КУ - частота продвигающих импульсов), то на выходе 8 возниинут п импульсов добавления, под,действием которых произойдет смещение фазы местного генератора.и и - 1Если - ) 1 то на выходе 8 возникаетпимпульсов добавления. Таким образом, количество импульсов добавления пропорциональ- .но величине угла рассогласования фаз и может изменяться от 1 до иПри опережении по фазе устройство работает аналогично. Управляющие импульсы выбывания возникают на выходе 9 с помощью двухрегистров 2 и 3. Импульсы управления с;выходов 8 и 9 поступают в реверсионный счетчик 10 и далее через зажимы 11 к делителю частотыместного генератора, Точность, с которой определяется величина рассогла"ования фаз, зависит от частоты следования импульсов продвижения К. Чем выше К, тем с большей точностью работает управляющееустройство.Описанный способ фазирования систем повышает устойчивость работы и обеспечивает быстрое вхождение в фазу, что особенно благоприятно при использовании синхронных систем в сети прямых соединений.Предмет изобретенияСпособ фазирования систем с переменным шагом корректирования на ферритах с прямоугольной петлей гистерезиса, отл и ч а ю щ и й с я тем, что, с целью уменьшения времени вхождения в фазу и автоматической оптимальной установки моментов регистрации при наличии преооладаний сигналов, формируют переменный шаг коррекции, пропорциональный углу рассогласования фаз, путем регистрации сдвигающими регистрами характеристических моментов модуляции и импульсов месгного генератора при частоте продвигающих импульсов в К раз большей частоты телеграфирования.
