Устройство для испытания битумных материалов

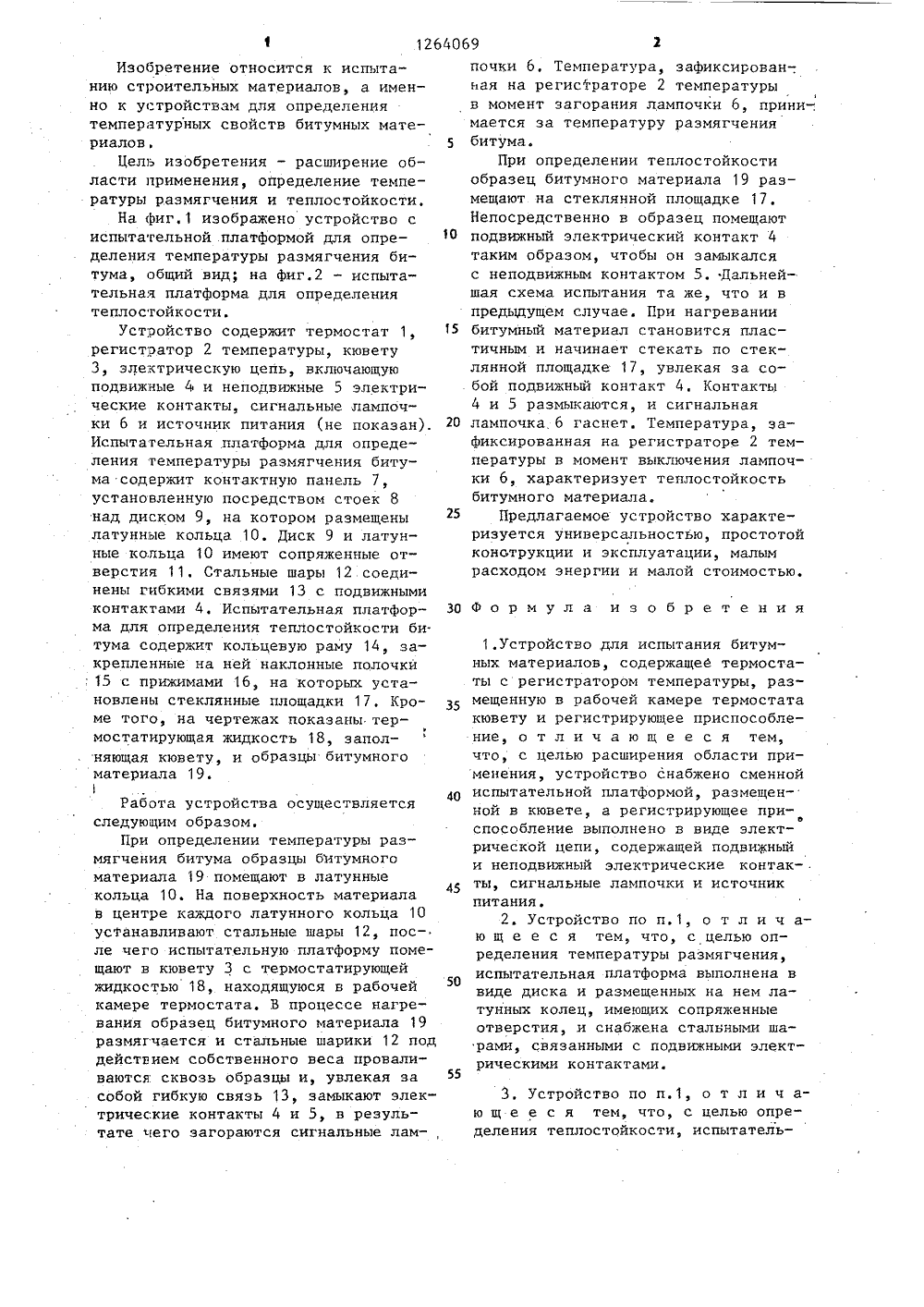

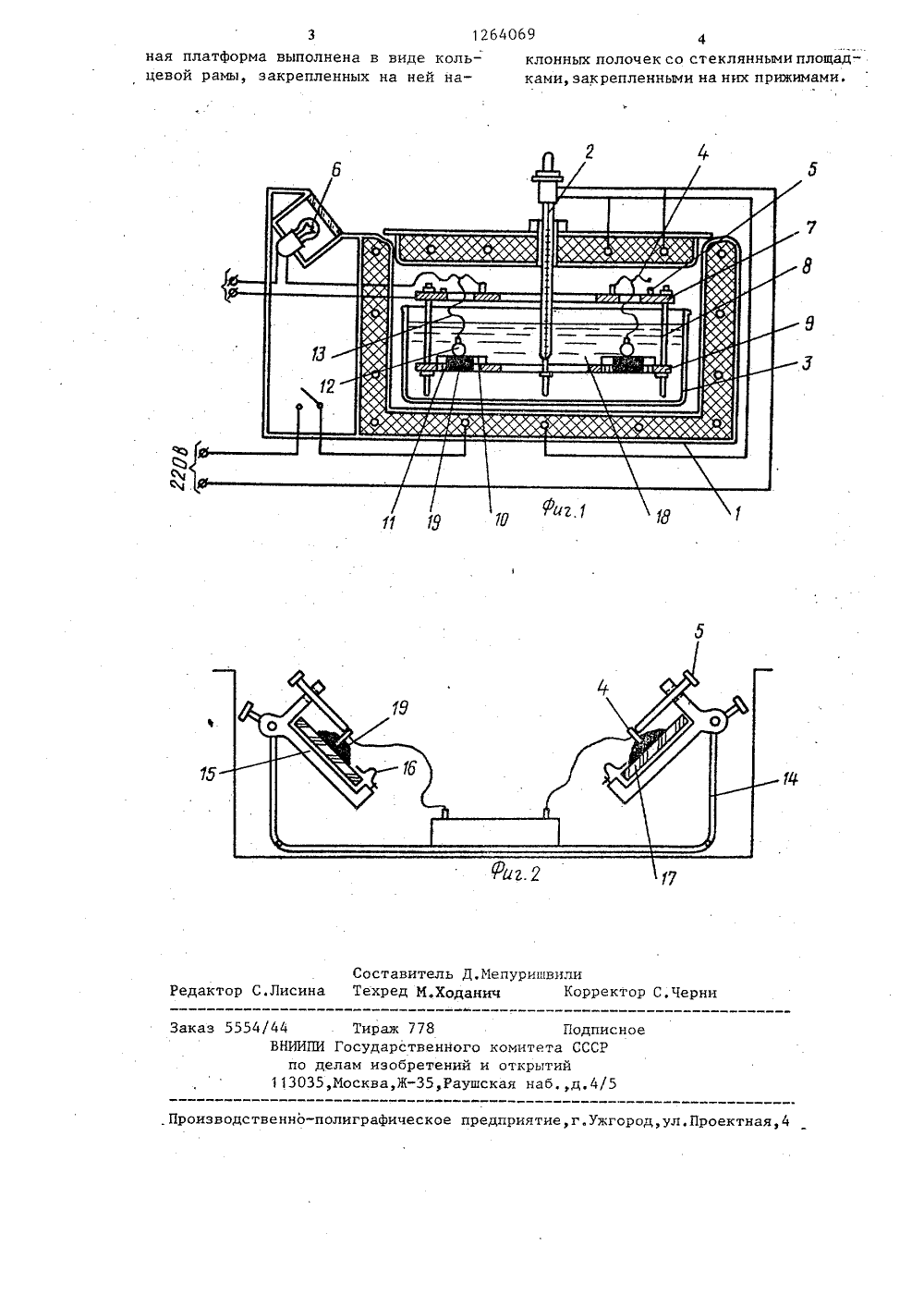

(50 4 С 01 И 33 38 ОПИСАНИЕ ИЗОБРЕТЕН ИСПЫТАНИЯ БИТУМнерио-строител идетельство СССР 01 Ы 33/38, 1984. Шерстюков Н.Г. тва и методы конт троительстве, М.: с.144. СУДАРСТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Брестский инжный институт(57) Изобретение относится к области испытания строительных материалов. Цель изобретения - расширение области применения, определение температуры размягчения и теплостойкости. Устройство содержит термостат, реги-, стратор температуры и кювету. В кювете размещена испытательная платформа. Регистрирующее приспособление устройства выполнено в виде электрической цепи с подвижным и неподвижным контактами, 2 3. и. ф-лы, 2 ил.Изобретение относится к испытанию строительных материалов, а именно к устройствам для определениятемпературных свойств битумных материалов, 5Цель изобретения - расширение области применения, определение температуры размягчения и теплостойкости,На фиг,1 изображено устройство сиспытательной платформой для определения температуры размягчения битума, общий вид, на фиг.2 - испытательная платформа для определениятеплостойкости.Устройство содержит термостат 1,регистратор 2 температуры, кювету3, электрическую цепь, включающуюподвижные 4 и неподвижные 5 электрические контакты, сигнальные лампочки 6 и источник питания не показан). 20Испытательная платформа для определения температуры размягчения битума содержит контактную панель 7,установленную посредством стоек 8над диском 9, на котором размещенылатунные кольца 10. Диск 9 и латунные кольца 10 имеют сопряженные отверсгия 11, Стальные шары 12 соединены гибкими связями 13 с подвижнымиконтактами 4. Испытательная платфор- З 0ма для определения теплостойкости битума содержит кольцевую раму 14, закрепленные на ней наклонные полочки; 15 с прижимами 16, на которых установлены стеклянные площадки 17. Кроме того, на чертежах показаны термостатирующая жидкость 18, заполняющая кювету, и образцы битумногоматериала 19,Работа устройства осуществляется40следующим образом.При определении температуры размягчения битума образцы битумногоматериала 19 помещают в латунныекольца 10. На поверхность материалав центре каждого латунного кольца 10устанавливают стальные шары 12, после чего испытательную платформу помещают в кювету 3 с термостатирующейжидкостью 18, находящуюся в рабочейкамере термостата. В процессе нагревания образец битумного материала 19размягчается и стальные шарики 12 поддействием собственного веса проваливаются сквозь образцы и, увлекая засобой гибкую связь 13, замыкают электрические контакты 4 и 5, в результате чего загораются сигнальные лам-,почки 6. Температура, зафиксирован-. ная на регистраторе 2 температуры в момент загорания лампочки 6, прини-, мается за тЕмпературу размягчения битума.При определении теплостойкости образец битумного материала 19 размещают на стеклянной площадке 17, Непосредственно в образец помещают подвижный электрический контакт таким образом, чтобы он замыкался с неподвижным контактом 5. Дальнейшая схема испытания та же, что и в предыдущем случае, При нагревании битумный материал становится пластичным и начинает стекать по стеклянной площадке 17, увлекая за собой подвижный контакт 4. Контакты 4 и 5 размыкаются, и сигнальная лампочка 6 гаснет. Температура, зафиксированная на регистраторе 2 температуры в момент выключения лампочки 6, характеризует тенлостойкость битумного материала.Предлагаемое устройство характеризуется универсальностью, простотой конструкции и эксплуатации, малым расходом энергии и малой стоимостью,Формула изобретения1,Устройство для испытания битумных материалов, содержащее термостаты с регистратором температуры, размещенную в рабочей камере термостатакювету и регистрирующее приспособление, о т л и ч а ю щ е е с я тем,что, с целью расширения области применения, устройство снабжено сменнойиспытательной платформой, размещенной в кювете, а регистрирующее приспособление выполнено в виде электрической цепи, содержащей подвижныйи неподвижный электрические контакты, сигнальные лампочки и источникпитания,2. Устройство по п.1, о т л и ч аю щ е е с я тем, что, с целью определения температуры размягчения,испытательная платформа выполнена ввиде диска и размещенных на нем латунных колец, имеющих сопряженныеотверстия, и снабжена стальными шарами, связанными с подвижными электрическими контактами,3, Устройство по п,1, о т л и ч аю щ е е с я тем, что, с целью определения теплостойкости, испытатель1264069 клонных полочек со стеклянными площадками, закрепленными на них прижимами. ная платформа выполнена в виде кольцевой рамы, закрепленных на ней на 15 Составител Техред М,Х.Мепуришвилинич Корректор С,Черни Редактор С.Лисин Заказ 5554/ 8 Подписноеенного комитета СССРтений и открытий5,Раушская набд,4/5 в Производственно-полиграфическое предприят Тираж 7 сударст и изобр НИИПИ Го по дела 13035,Мо жгород,ул.Проектная,4
