Система для передачи и приема информации
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

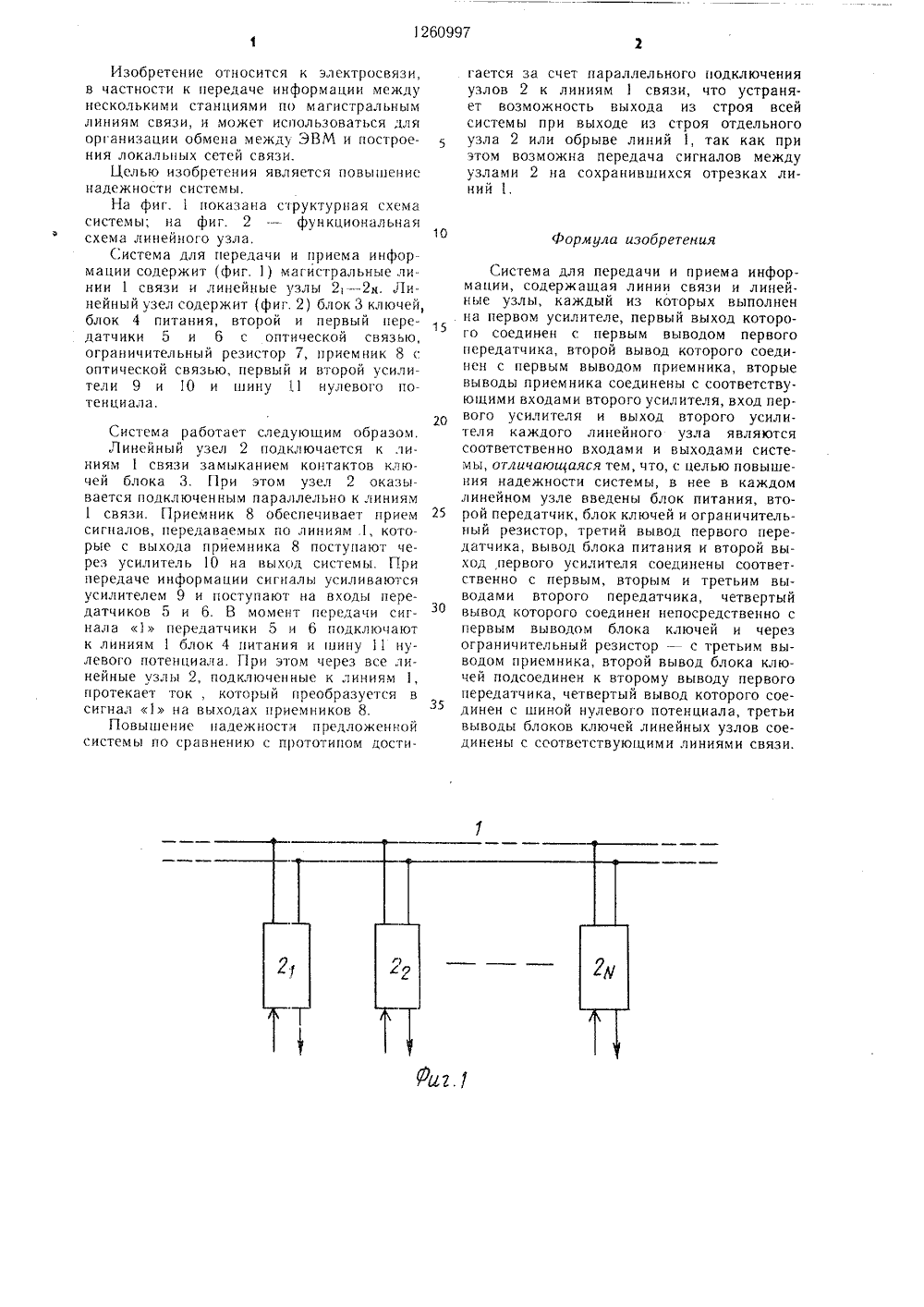

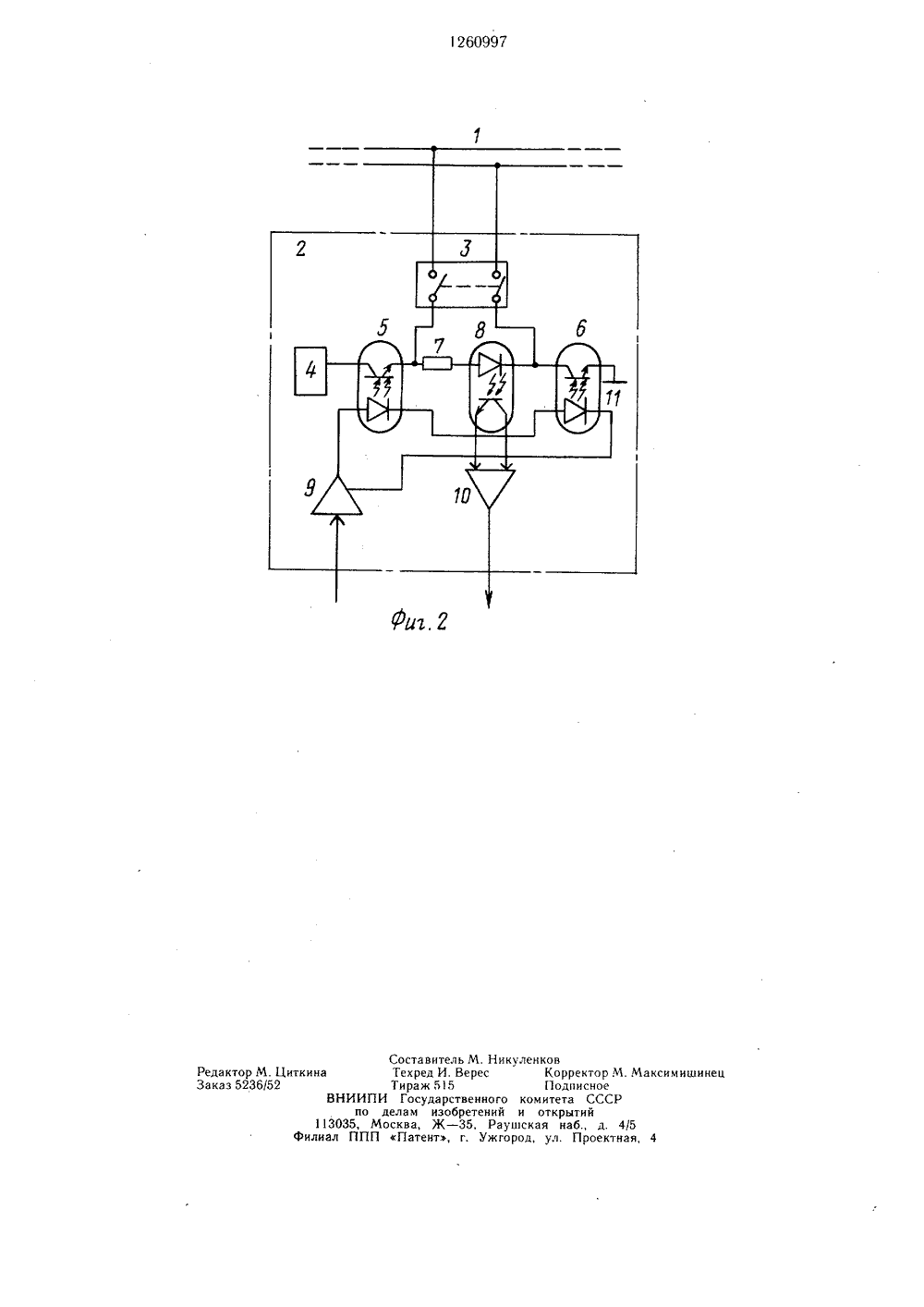

электронного Н. М. Никити4293948,54-29049,6 06 Р 3/О1979,04 ОСУДАРСТВЕННЫИ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ОПИСАНИЕ ИЗОБР К АВТОРСКОМУ СВИДЕТЕЛЬСТ(54) СИСТЕМА ДЛЯ ПЕРЕДАЧИ И ПРИЕМА ИНФОРМАЦИИ(57) Изобретение относится к электросвязи и позволяет повысить надежность системы за счет параллельного подключения линейных узлов к магистральным линиям связи. Передаваемые двоичные сигналы через передатчик линейного узла поступают в линии связи и принимаются приемниками линейных узлов. Система содержит магистральные линии связи и линейные узлы, в каждый из которых входят блок ключей, блок питания, передатчики с оптической связью, приемник с оптической связью, резистор и усилители. 2 ил.Изобретение относится к электросвязи, в частности к передаче информации между несколькими станциями по магистральным линиям связи, и может использоваться для организации обмена между ЭВМ и построения локальных сетей связи.Целью изобретения является повышение надежности системы.На фиг. 1 показана структурная схема системы; на фиг. 2функциональная схема линейного узла.Система для передачи и приема информации содержит (фиг. 1) магистральные линии 1 связи и линейные узлы 2 - 2 м. Линейный узел содержит (фиг. 2) блок 3 ключей, блок 4 питания, второй и первый передатчики 5 и 6 с оптической связью, ограничительный резистор 7, приемник 8 с оптической связью, первый и второй усилители 9 и 10 и шину 11 нулевого потенциала. Система работает следующим образом.Линейный узел 2 подключается к линиям 1 связи замыканием контактов ключей блока 3. При этом узел 2 оказывается подключенным параллельно к линиям 1 связи. Приемник 8 обеспечивает прием сигналов, передаваемых по линиям .1 которые с выхода приемника 8 поступают через усилитель 10 на выход системы. При передаче информации сигналы усиливаются усилителем 9 и поступают на входы передатчиков 5 и 6. В момент передачи сигнала 1 передатчики 5 и 6 подключают к линиям 1 блок 4 питания и шину 11 нулевого потенциала. При этом через все линейные узлы 2, подключенные к линиям 1, протекает ток, который преобразуется в сигнал 1 на выходах приемников 8.Повьппение надежности предложенной системы по сравнению с прототипом достигается за счет параллельного подключения узлов 2 к линиям 1 связи, что устраняет возможность выхода из строя всей системы при выходе из строя отдельного узла 2 или обрыве линий 1, так как при этом возможна передача сигналов между узлами 2 на сохранившихся отрезках линий 1.форлула изобретенияСистема для передачи и приема информации, содержащая линии связи и линейные узлы, каждый из которых выполнен. на первом усилителе, первый выход которого соединен с первым выводом первого передатчика, второй вывод которого соединен с первым выводом приемника, вторые выводы приемника соединены с соответствующими входами второго усилителя, вход первого усилителя и выход второго усилителя каждого линейного узла являются соответственно входами и выходами системы, отличающаяся тем, что, с целью повышения надежности системы, в нее в каждом линейном узле введены блок питания, вто рой передатчик, блок ключей и ограничительный резистор, третий вывод первого передатчика, вывод блока питания и второй выход первого усилителя соединены соответственно с первым, вторым и третьим выводами второго передатчика, четвертый вывод которого соединен непосредственно с первым выводом блока ключей и через ограничительный резистор - с третьим выводом приемника, второй вывод блока ключей подсоединен к второму выводу первого передатчика, четвертый вывод которого соединен с шиной нулевого потенциала, третьи выводы блоков ключей линейных узлов соединены с соответствующими линиями связи.М. Никулерес ко симиши 1130Филиал Редактор М. ЦиткинаЗаказ 5236/52ВНИИ СоставительТехред И. ВТираж 515Государстелам изобрсква, Ж - 3Патент,венного к етений и 5, РаушсУжгород Корректор М. МПодписноемитета СССРоткрытийая наб., д. 4/5ул. Проектная
СмотретьЗаявка
3892645, 30.04.1985
МОСКОВСКИЙ ИНСТИТУТ ЭЛЕКТРОННОГО МАШИНОСТРОЕНИЯ
АЛМАЕВ СЕРГЕЙ НИКОЛАЕВИЧ, НИКИТИН НИКОЛАЙ МИХАЙЛОВИЧ, ОКУНЕВ СЕРГЕЙ ЛЕОНИДОВИЧ
МПК / Метки
МПК: G06F 3/00, G08C 19/28
Метки: информации, передачи, приема
Опубликовано: 30.09.1986
Код ссылки
<a href="https://patents.su/3-1260997-sistema-dlya-peredachi-i-priema-informacii.html" target="_blank" rel="follow" title="База патентов СССР">Система для передачи и приема информации</a>
