Счетный триггер

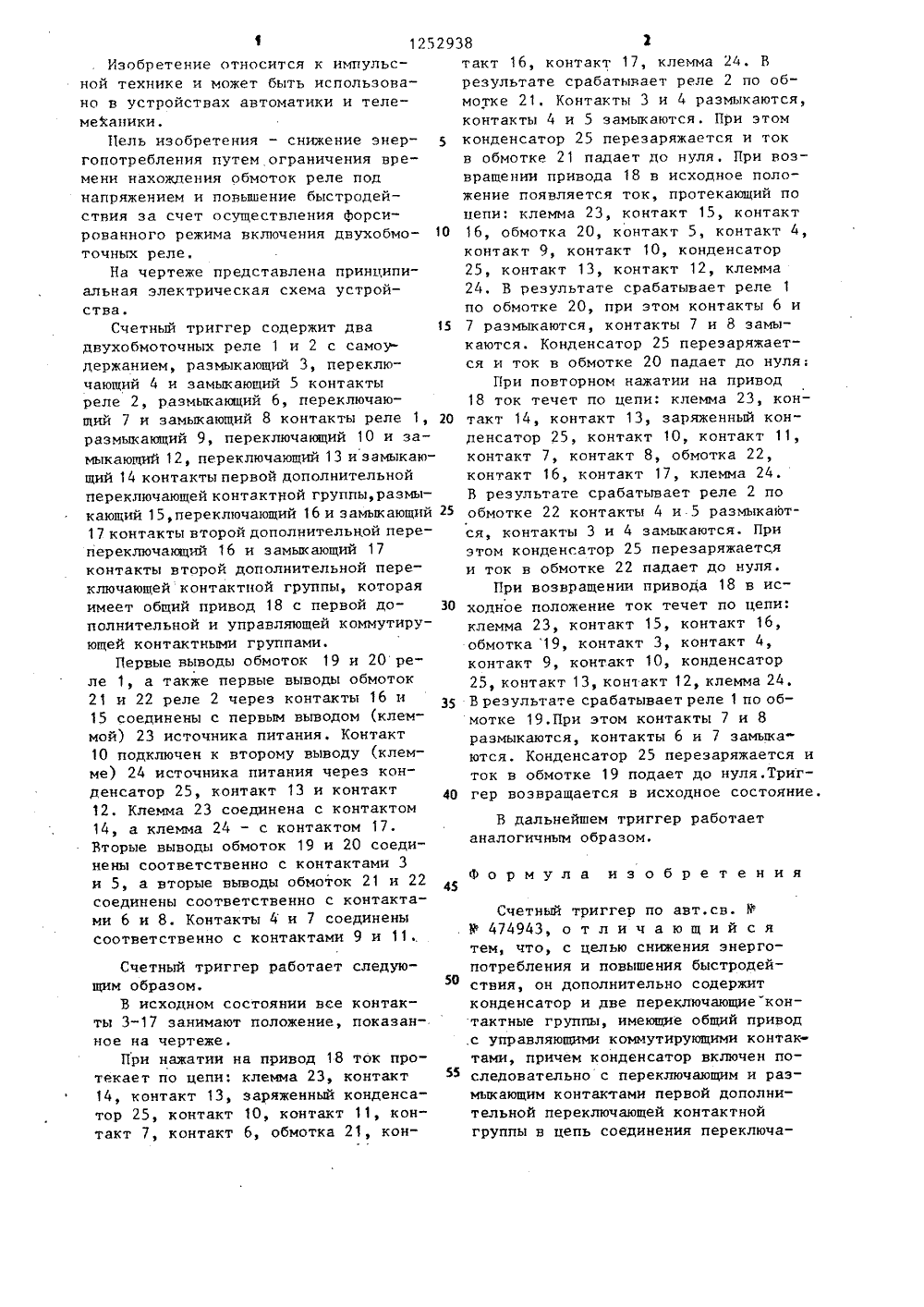

,1252938 4 Н 03 К 23/00 САНИЕ ИЗОБРЕТЕНИЯ ВТО МУ СВИДЕТЕЛЬСТ СССР 1973импульс льзоваи телеельным зобре- гопотребтвия, тригточных сооти 6, пеГОСУДАРСТВЕННЫЙ НОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ(57) Изобретение относитсяной технике, может быть .испно в устройствах автоматикимеханики и является дополник авт, св. В 474943, Цельютения является снижение энерления и повышение быстродейДля достижения данной целигер, содержащий два двухобмореле 2 и 1 с самоудержаниемветственно их размыкающие 3 реключающие 4 и 7 и замыкающие 5 и8, размыкающий 9, переключающий 10и замыкающий 11 контакты управляющейкоммутирующей контактной группы,обмотки 19, 21 и 20, 22 реле 1 и 2соответственно, клеммы 23 и 24 источника питания, введены первая ивторая переключающие контактныегруппы с размыкающими 12 и 15, переключающими 13 и 16 и замьпсающими 14и 17 контактами соответственно,имеющие общий привод 18 с управляющейкоммутирующей контактной группой,а также конденсатор 25. Снижениеэнергопотребления достигается засчет ограничения времени нахождения обмоток реле под напряжением,а повышение быстродействия - засчет Формированного режима включения двухобмоточных реле. 1 ил.12529Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики и телемеханики.1 ель изобретения - снижение энергопотребления путем ограничения времени нахождения обмоток реле под напряжением и повышение быстродействия за счет осуществления Форсированного режима включения двухобмо О точных реле.На чертеже представлена принципиальная электрическая схема устройства.Счетный триггер содержит два 15 двухобмоточных реле 1 и 2 с самоу- держанием, размыкающий 3, переключающий 4 и замыкающий 5 контакты реле 2, размыкающий 6, переключающий 7 и замыкающий 8 контакты реле 1, 2 О размыкающий 9, переключающий 10 и замыкающий 12, переключающий 13 и замыкающий 14 контакты первой дополнительной переключающей контактной группы, размыкающий 15,переключающий 16 и замыкающий 25 17 контакты второй дополнительной пере- переключающий 16 и замыкающий 17 контакты второй дополнительной переключающей контактной группы, которая имеет общий привод 18 с первой до- ЗО полнительной и управляющей коммутирующей контактными группами.Первые выводы обмоток 19 и 20 реле 1, а также первые выводы обмоток 21 и 22 реле 2 через контакты 16 и 15 соединены с первым выводом (клеммой) 23 источника питания. Контакт 10 подключен к второму выводу (клемме) 24 источника питания через конденсатор 25, контакт 13 и контакт 4 О 12. Клемма 23 соединена с контактом 14, а клемма 24 - с контактом 17. Вторые выводы обмоток 19 и 20 соединены соответственно с контактами 3 и 5, а вторые выводы обмоток 21 и 22 45 соединены соответственно с контактами 6 и 8. Контакты 4 и 7 соединены соответственно с контактами 9 и 11,Счетный триггер работает следующим образом.50В исходном состоянии все контакты 3-17 занимают положение, показанное на чертеже.При нажатии на привод 18 ток протекает по цепи; клемма 23, контакт 14, контакт 13, заряженный конденсатор 25, контакт 10, контакт 11, кон" такт 7, контакт 6, обмотка 21, кон 38 2такт 16, контакт 17, клемма 24. В результате срабатывает реле 2 по обмотке 21. Контакты 3 и 4 размыкаются, контакты 4 и 5 замыкаются. При этом конденсатор 25 перезаряжается и ток в обмотке 21 падает до нуля. При возвращении привода 18 в исходное положение появляется ток, протекающий по цепи: клемма 23, контакт 15, контакт 16, обмотка 20, контакт 5, контакт 4, контакт 9, контакт 10, конденсатор 25, контакт 13, контакт 12, клемма 24. В результате срабатывает реле 1 по обмотке 20, при этом контакты 6 и 7 размыкаются, контакты 7 и 8 замыкаются. Конденсатор 25 перезаряжается и ток в обмотке 20 падает до нуля;При повторном нажатии на привод 18 ток течет по цепи: клемма 23, контакт 14, контакт 13, заряженный конденсатор 25, контакт 10, контакт 11, контакт 7, контакт 8, обмотка 22, контакт 16, контакт 17, клемма 24.В результате срабатывает реле 2 по обмотке 22 контакты 4 и 5 размыкаются, контакты 3 и 4 замыкаются. При этом конденсатор 25 перезаряжается и ток в обмотке 22 падает до нуля.При возвращении привода 18 в исходное положение ток течет по цепи: клемма 23, контакт 15, контакт 16, обмотка 19, контакт 3, контакт 4, контакт 9, контакт 10, конденсатор 25, контакт 13,контакт 12, клемма 24. В результате срабатывает реле 1 по обмотке 19.При этом контакты 7 и 8 размыкаются, контакты 6 и 7 замыкаются. Конденсатор 25 перезаряжается и ток в обмотке 19 подает до нуля,Триггер возвращается в исходное состояние,В дальнейшем триггер работает аналогичным образом,Формула изобретенияСчетный триггер по авт,св. Р У 474943, о т л и ч а ю щ и й с я тем, что, с целью снижения энергопотребления и повышения быстродействия, он дополнительно содержит конденсатор и две переключающие контактные группы, имеющие общий привод с управляющими коммутирующими контактами, причем конденсатор включен последовательно с переключающим и размыкающим контактами первой дополнительной переключающей контактной группы в цепь соединения переключаСоставитель И.ЩедринТехред Л.Сердюкова Редактор А. Козориз Корректор И.Эрдейи Заказ 4631/57 Тираж 816 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раущская наб д. 4/5Производственно-полиграФическое предприятие, г. Ужгород, ул. Проектная, 4 ющего контакта управляющих переключающих контактов с вторым выводомисточника питания, первый вывод которого соединен с первыми выводамиобмоток двухобмоточных реле черезразмыкающий и переключающий контак 1252938 4ты второй дополнительной переключающей контактной группы, а замыкающиеконтакты первой и второй дополнительных переключающих контактных группсоединеня соответственно с первыми вторым выводами источника питания.
