Способ получения отверстий для размещения пуансонов в пуансонодержателях и съемниках
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1247132
Авторы: Грингруз, Ефимов, Стародынов
Текст

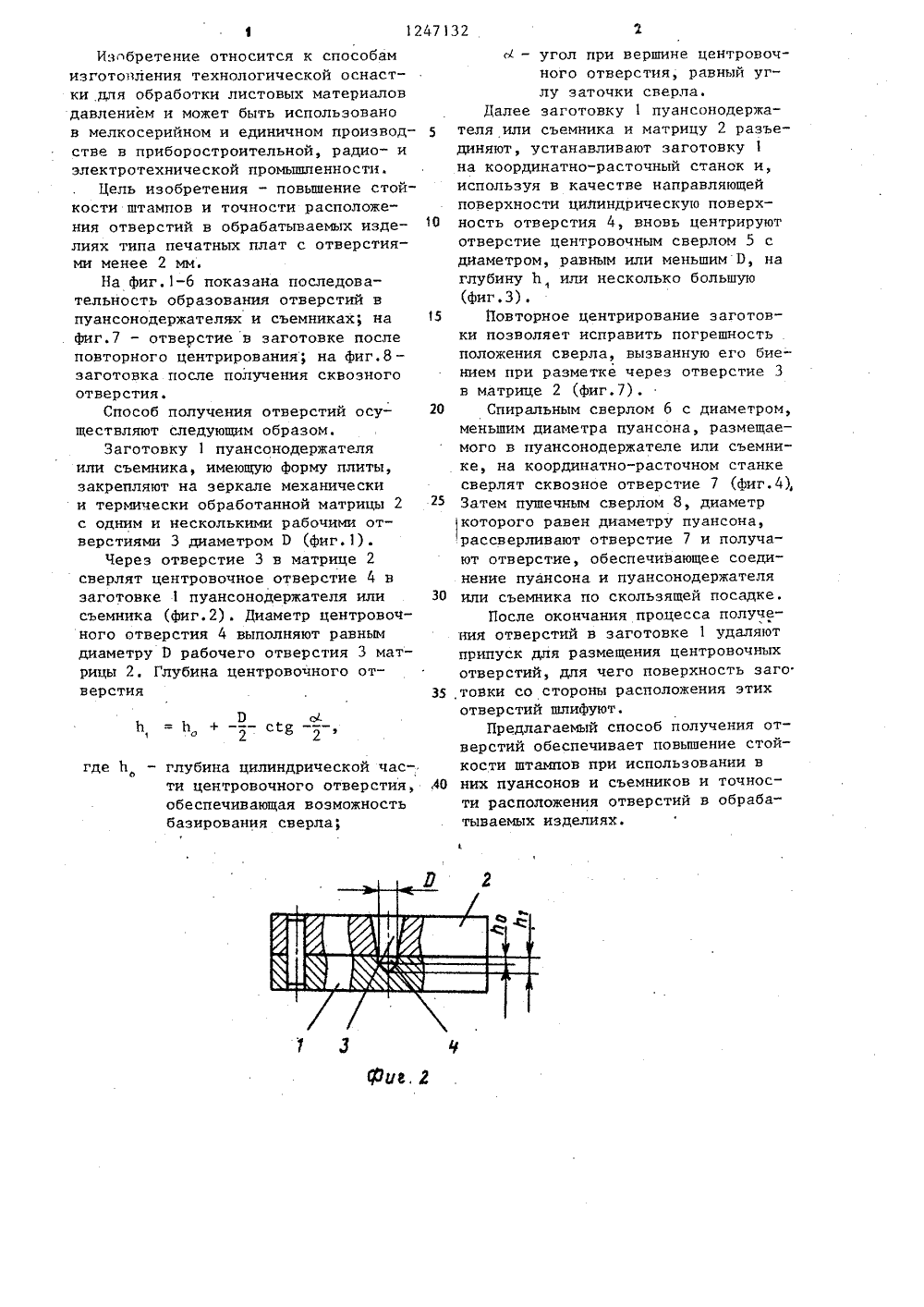

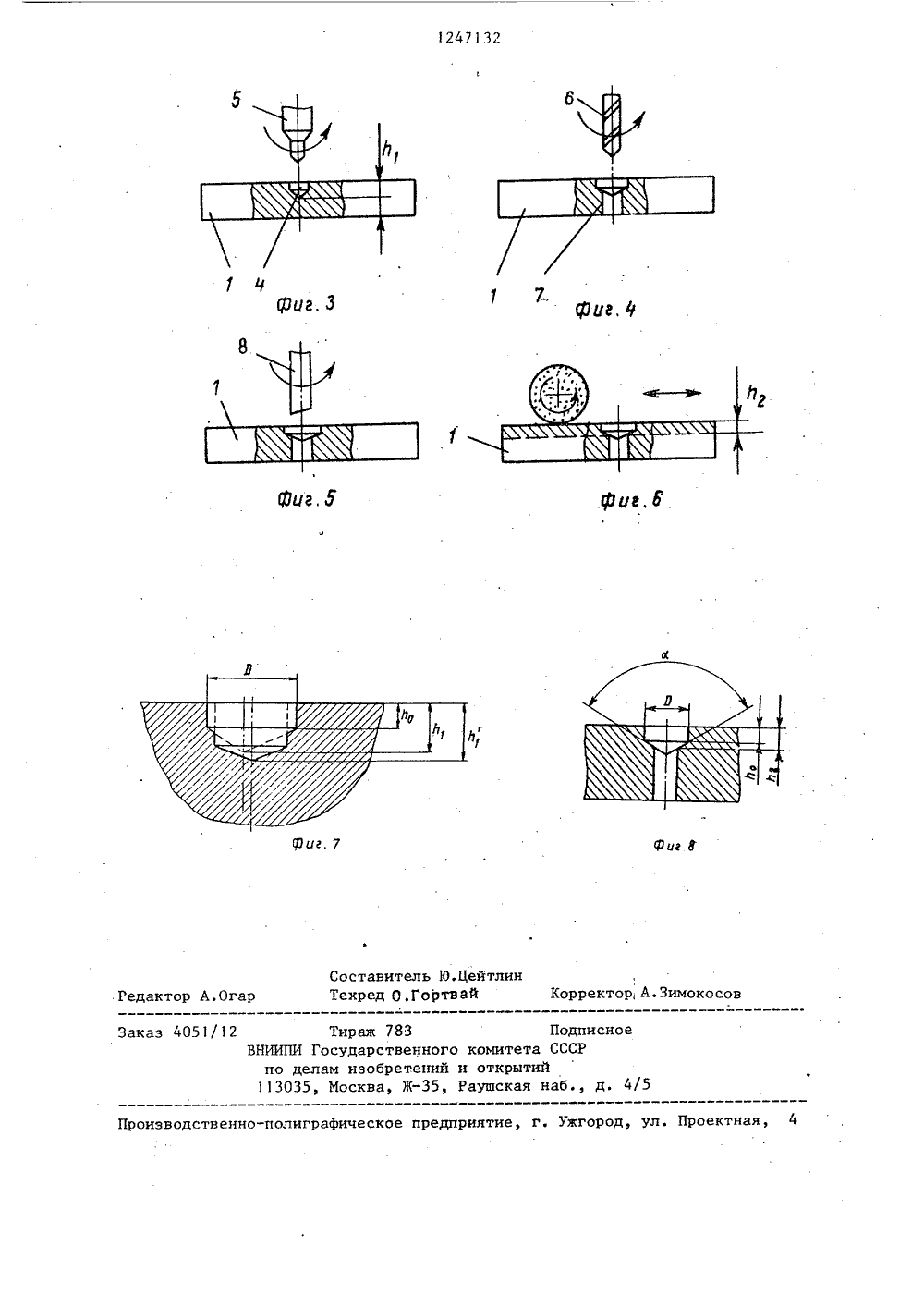

(19 37/2 у вроиз бъеых котощов вод с 18 м и 971 линдрическ очного отв де Ь - гл часинаентр тия; тверстия в м СТИЙСОНОдляся в те посиерк ной ет стиям в матрице сверлят отверст е и съемнике, о тя тем, что, сойкости штампов и ра тр ЦЗиг. ГОСУДАРСТ 8 ЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕ ИЗОБР К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Рижское производственноединение ВЭФ им, В,И,Ленина(54)(57) СПОСОБ ПО ДЛЯ РАЗМЕЩЕНИЯ ПУА ДЕРЖАТЕЛЯХ И СЪЕМН пробивки и вырубки том, что заготовку ля или съемника за ле готовой термиче матрицы и по отвер размечают, а затем в пуансонодержател л и ч а ю щ и й с целью повышения ст ЛУЧЕНИЯ ОТВЕ НСОНОВ В ПУА ИКАХ штамповзаключающипуансонодер крепляют на ски обработа точности расположения отверст рабатываемых изделиях, размет пуансонодержателе и съемнике водят путем сверления центров отверстий, диаметр каждого из рых равен диаметру соответств отверстия в матрице, а глубин 0 - диаметрце;Ы - угол приного отвзатем заготовку пусъемника разъединле чего вновь ценнатном станке отвдиаметром, равнымра полученного цетия, а затем обверстие с диамепуансона. вершине центро рстия, ансонодержател ют с матрицей,рируют на кооррстие сверлом или меньшим ди тровочного отвуют сквозное ом, равным диам1247132 ЭЬ =Ь + - -с 1 до 2 Фие. Л Изобретение относится к способам изготовления технологической оснастки для обработки листовых материалов давлением и может быть использовано в мелкосерийном и единичном производ стве в приборостроительной, радио- и электротехнической промышленности.Цель изобретения - повышение стойкости штампов и точности расположения отверстий в обрабатываемых изделиях типа печатных плат с отверстиями менее 2 мм.На фиг,1-6 показана последовательность образования отверстий в пуансонодержателах и съемниках; на 15 фиг.7 - отверстие в заготовке после повторного центрирования, на фиг.8 - заготовка после получения сквозного отверстия.Способ получения отверстий осу ществляют следующим образом.Заготовку 1 пуансонодержателя или съемника, имеющую форму плиты, закрепляют на зеркале механически и термически обработанной матрицы 2 с одним и несколькими рабочими отверстиями 3 диаметром Э (фиг.1).Через отверстие 3 в матрице 2 сверлят центровочное отверстие 4 в заготовке 1 пуансонодержателя или 30 съемника (фиг,2). Диаметр центровочного отверстия 4 выполняют равным диаметру П рабочего отверстия 3 матрицы 2Глубина центровочного отверстия 35 где Ь - глубина цилиндрической час-,ти центровочного отверстия, АОобеспечивающая возможностьбазирования сверла; Ы - угол при вершине центровочного отверстия, равный углу заточки сверла.Далее заготовку 1 пуансонодержателя или съемника и матрицу 2 разъединяют, устанавливают заготовку 1на координатно-расточный станок и,используя в качестве направляющейповерхности цилиндрическую поверхность отверстия 4, вновь центрируютотверстие центровочным сверлом 5 сдиаметром, равным или меньшим Р, наглубину Ь, или несколько большую(фиг .3),Повторное центрирование заготовки позволяет исправить погрешностьположения сверла вызванную его биением при разметке через отверстие 3в матрице 2 (фиг.7) .Спиральным сверлом 6 с диаметром,меньшим диаметра пуансона, размещаемого в пуансонодержателе или съемнике, на координатно-расточном станкесверлят сквозное отверстие 7 (фиг.4),Затем пушечным сверлом 8, диаметркоторого равен диаметру пуансона,рассверливают отверстие 7 и получают отверстие, обеспечивающее соединение пуансона и пуансонодержателяили съемника по скользящей посадке.После окончания процесса получения отверстий в заготовке 1 удаляютприпуск для размещения центровочныхотверстий, для чего поверхность заготовки со стороны расположения этихотверстий шлифуют.Предлагаемый способ получения отверстий обеспечивает повьппение стойкости штампов при использовании вних пуансонов и съемников и точности расположения отверстий в обрабатываемых изделиях.
СмотретьЗаявка
3641006, 12.09.1983
РИЖСКОЕ ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ВЭФ ИМ. В. И. ЛЕНИНА
ГРИНГРУЗ ЛЕОНИД АБРАМОВИЧ, СТАРОДЫНОВ ВЛАДИМИР ИВАНОВИЧ, ЕФИМОВ ВАЛЕРИЙ ГЕОРГИЕВИЧ
МПК / Метки
МПК: B21D 37/20
Метки: отверстий, пуансонов, пуансонодержателях, размещения, съемниках
Опубликовано: 30.07.1986
Код ссылки
<a href="https://patents.su/3-1247132-sposob-polucheniya-otverstijj-dlya-razmeshheniya-puansonov-v-puansonoderzhatelyakh-i-semnikakh.html" target="_blank" rel="follow" title="База патентов СССР">Способ получения отверстий для размещения пуансонов в пуансонодержателях и съемниках</a>
