Способ измерения среднеквадратического значения амплитудно модулированных сигналов

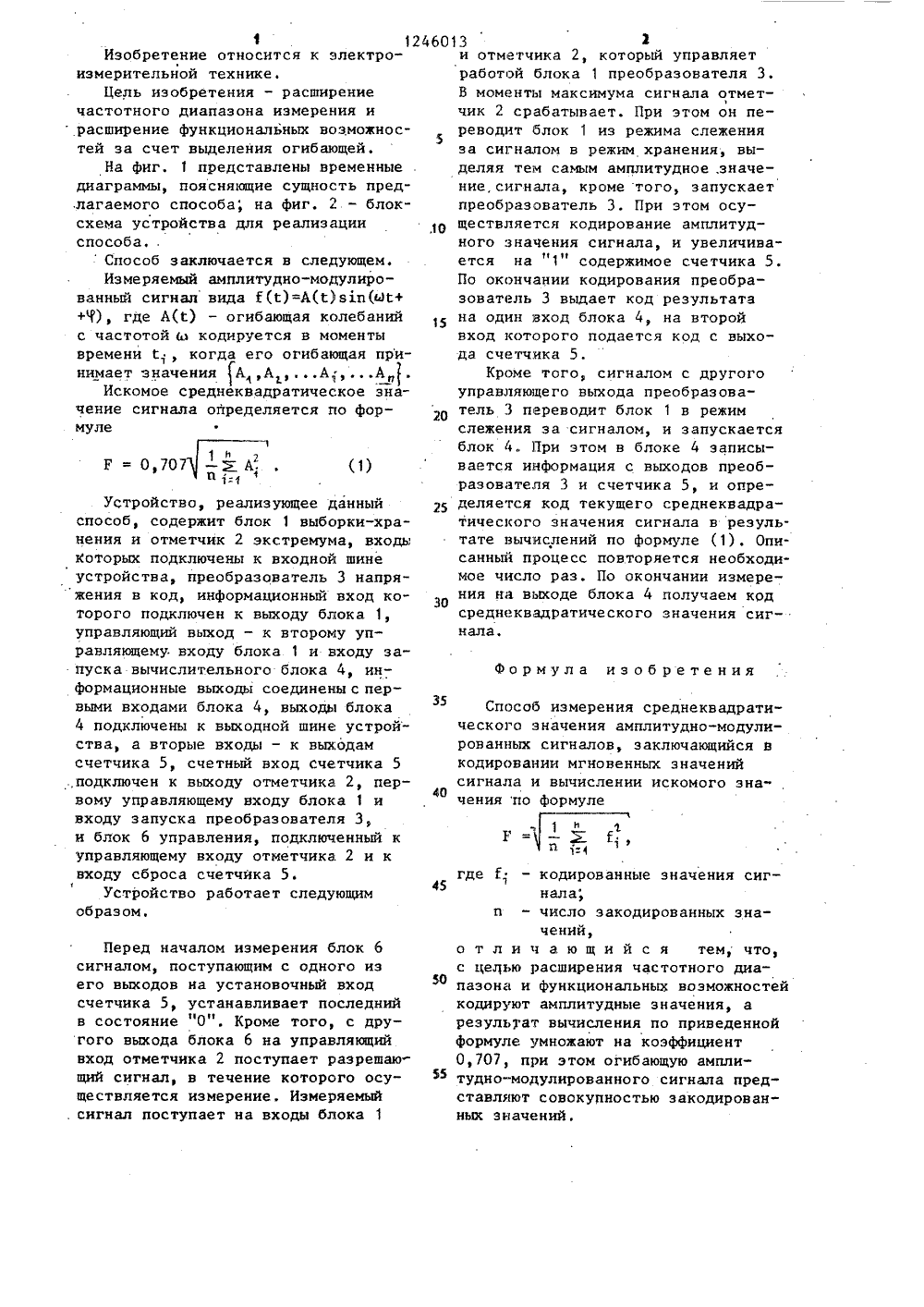

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 46013 1 К 190 ОСУДАРСТВЕН ПО ДЕЛАМ ИЗ ЫЙ НОМИТЕТ СССР ОБРЕТЕНИЙ И,ОТКРЫТИЙВТОРСНОМУ ТЕЛЬСТВУ кон 197 А , АА.адратичное значенится по формуле Рл1/п,г А , где и1- 1анных значений. 2 0,707 исл з акоди(56) Гитис Э.И. Преобразователи информациидля электронных цифровыхвычислительных устройств. М: Энергия, 1975, с. 349.Мартяшин А.И., Шахов Э.К.,Шпяндин ВМ. Преобразователи электрических параметров для систем троля и измерения, М.: Энергия, 6с. 179,(54) СПОСОБ ИЗМЕРЕНИЯ СРЕДНЕКВАДРАТИЧЕСКОГО ЗНАЧЕНИЯ АМПЛИТУДНО-МОДУЛИРОВАННЫХ,СИГНАЛОВ(57) Изобретение относится к электроизмерительной технике. Цель изобретения - расширение частотного диапазона измерения и функциональных возможностей способа. Устройство, реализующее способ, содержит блок 1 выборки-хранения, отметчик 2 экстремума, преобразователь 3 напряжения в код, вычислительный блок 4, счетчик 5 и блок 6 управления. Измеряемый,амплитудно-модулированный сигнал вида й=А зп(ЧС+М), где А(г) - огибающая колебаний с частотой Я , кодируется в моменты ,ф, когда его огибающая принимает значения А 14 Искомое среднекв е сигнала определяеГ = 0,707 в :Е Аи; Устройство, реализующее данныйспособ, содержит блок 1 выборки-хранения и отметчик 2 экстремума, входь 1которых подключены к входной шинеустройства, преобразователь 3 напряжения в код, информационный вход которого подключен к выходу блока 1,управляющий выход - к второму управляющему. входу блока 1 и входу запуска вычислительного блока 4, информационные выходы соединены с первыми входами блока 4, выходы блока4 подключены к выходной шине устройства, а вторые входы - к выходамсчетчика 5, счетный вход счетчика 5,подключен к выходу отметчика. 2, первому управляющему входу блока 1 ивходу запуска преобразователя 3,и блок 6 управления, подключенный куправляющему входу отметчика. 2 и квходу сброса счетчика 5.Устройство работает следующимобразом,30 40 Перед началом измерения блок 6 сигналом, поступающим с одного из его выходов на установочный вход счетчика 5, устанавливает последний в состояние "0". Кроме того, с другого выхода блока 6 на управляющий вход отметчика 2 поступает разрешающий сигнал, в течение которого осуществляется измерение. Измеряемый . сигнал поступает на входы блока 1 50 1 124601Изобретение относится к электро- измерительной технике.Цель изобретения - расширение частотного диапазона измерения ирасширение функциональных возможностей за счет вьщеления огибающей.На фиг. 1 представлены временные диаграммы, поясняющие сущность предлагаемого способа, на фиг. 2 - блоксхема устройства для реализации способа, .Способ заключается в следующем.Измеряемый амплитудно-модулированный сигнал вида ГИ)=АЙ) з 1 п(И+ +9), где А(С) - огибающая колебаний с частотой (о кодируется в моменты времени С;, когда его огибающая принимает значения АА,А"пИскомое среднеквадратическое значение сигнала определяется по фор- муле 3 2и отметчика 2, который управляет работой блока 1 преобразователя 3. В моменты максимума сигнала отмет 1 чик 2 срабатывает. При этом он переводит блок 1 из режима слежения за сигналом в режим хранения, выделяя тем самым амплитудное,значение,сигнала, кроме того, запускает преобразователь 3. При этом осуществляется кодирование амплитудного значения сигнала, и увеличивается на "1" содержимое счетчика 5. По окончании кодирования преобразователь 3 вьщает код результата на один, вход блока 4, на второй вход которого подается код с выхода счетчика 5.Кроме того, сигналом с другого управляющего выхода преобразователь 3 переводит блок 1 в режим слежения за сигналом, и запускается блок 4. При этом в блоке 4 записывается информация с выходов преобразователя 3 и счетчика 5, и определяется код текущего среднеквадратического значения сигнала в результате вычислений по формуле (1). Описанный процесс повторяется необходимое число раз. По окончании измерения на выходе блока 4 получаем код среднеквадратического значения сигнала.Формула изобретенияСпособ измерения среднеквадратического значения амплитудно-модулированных сигналов, заключающийся в кодировании мгновенных значений сигнала и вычислении искомого значения по формуле-йа"где Г - кодированные значения сигнала,и - число закодированных значений,отличающийся тем, что,с целью расширения частотного диапазона и функциональных воэможностейкодируют амплитудные значения, арезультат вычисления по приведеннойформуле умножают на коэффициент0,707, при этом огибающую амплитудно-модулированного сигнала представляют совокупностью закодированньм значений.ин ектор В. Синицкая аказ 3 де Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная 95/38 Тираж 72ВНИИПИ Государстпо делам изобр 113035, Москва, Жнног ений РаПодписное комитета ССС открытий ская наб.,
