Способ автоматического регулирования температуры регенераторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

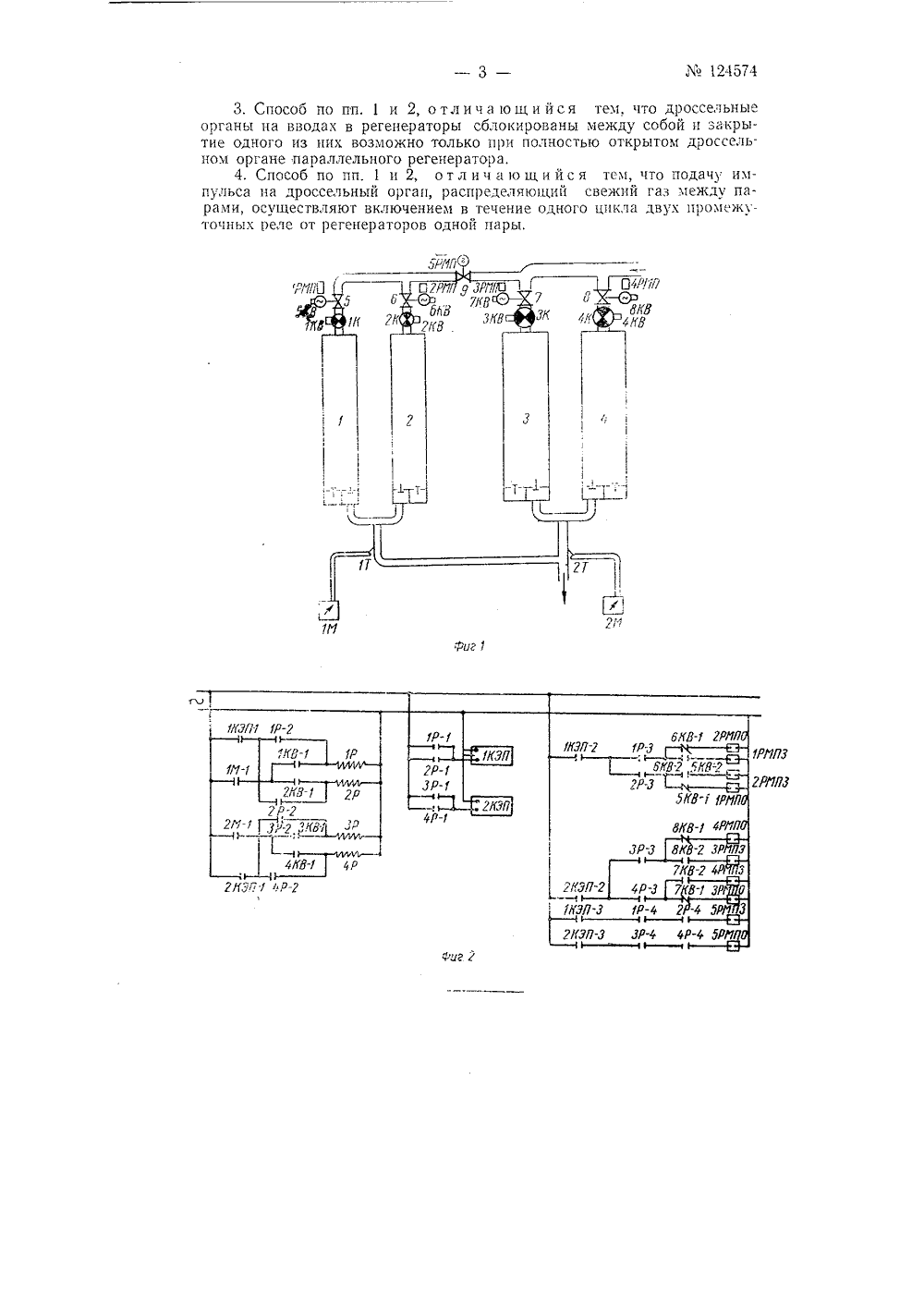

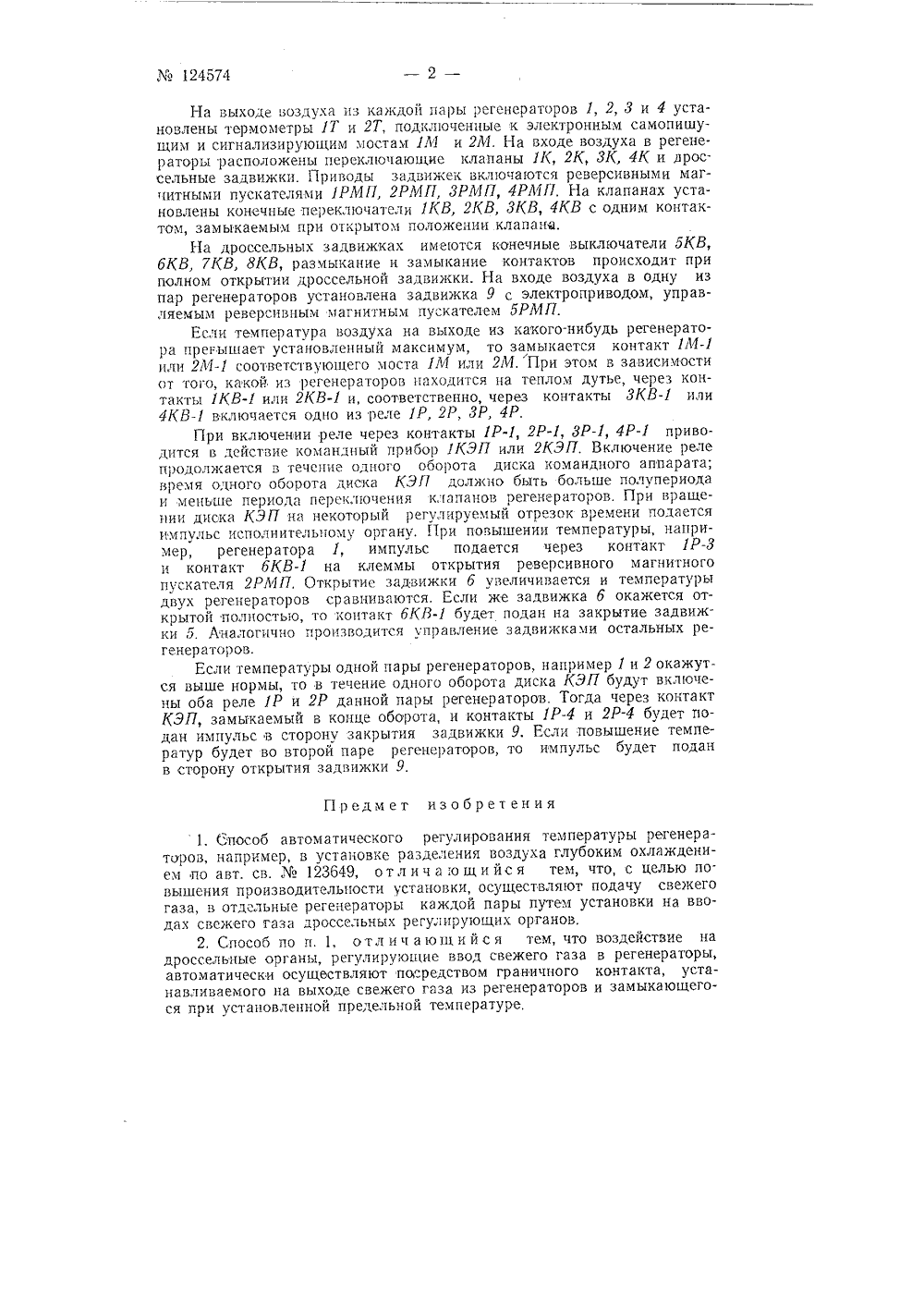

124574На выходе ьоздуха нз каждой пары регенераторов 1, 2, 3 и 4 установлены термометры 1 Т и 2 Т, подключенные к электронным самопишущим и сигнализирующим мостам 1 Л 1 и 2 М, На входе воздуха в регенераторы расположены переключающие клапаны 1 К, 2 К, ЗК, 4 К и дроссельные задвижки. Приводы задвижек включаются реверсивными магнитными пускателями 1 РМП, 2 РМП, ЗРМП, 4 РМП, На клапанах установлены конечные переключатели 1 КВ, 2 КВ, ЗКВ, 4 КВ с одним контактом, замыкаемым при открытом положении клапана,На дроссельных задвижках имеются конечные выключатели 5 КВ, бКВ, 7 КВ, 8 КВ, размыкание и замыкание контактов происходит при полном открытии дроссельной задвижки. На входе воздуха в одну из пар регенераторов установлена задвижка 9 с электроприводом, управляемым реверсивным магнитным пускателем 5 РМП.Если температура воздуха на выходе из какого-нибудь регенератора превышает установленный максимум, то замьпсается контакт 1 Л 4-1 или 2 Л 4-1 соответствующего моста 1 М или 2 М. При этом в зависимости от того, какон из регенераторов находится на теплом дутье, через контакты 1 КВили 2 КВи, соответственно, через контакты ЗКВили 4 КВвключается одно из реле 1 Р, 2 Р, ЗР, 4 Р.При включении реле через контакты 1 Р, 2 Р, ЗР, 4 Рприводится в действие командный прибор 1 КЭП или 2 КЭП. Включение реле продолжается в течение одного оборота диска командного аппарата; время одного оборота диска КЭП должно быть больше полупериода и меньше периода перек.почения клапанов регенераторов. При вращении диска КЭП на некоторый регулируемый отрезок времени подается импульс исполнительному органу. При повышении температуры, например, регенератора 1, импульс подается через контакт 1 Ри контакт бКВна клеммы открытия реверсивного магнитного пускателя 2 РМП, Открытие задвижки б увеличивается и температуры двух регенераторов сравниваются, Если же задвижка б окажется открытой полностью, то контакт бКВбудет подан на закрытие задвижки 5. Аналогично производится управление задвижками остальных регенераторов.Если температуры одной пары регенераторов, например 1 и 2 окажутся выше нормы, то в течение одного оборота диска КЭП будут включены оба реле 1 Р и 2 Р данной пары регенераторов. Тогда через контакт КЭП, замыкаемый в конце оборота, и контакты 1 Ри 2 Рбудет подан импульс в сторону закрытия задвижки 9. Если повышение температур будет во второй паре регенераторов, то импульс будет подан в сторону открытия задвижки 9.Предмет изобретения1. способ автоматического регулирования температуры регенераторов, например, в установке разделения воздуха глубоким охлаждением по авт. св,123649, отлич а ющийся тем, что, с целью повышения производительности установки, осуществляют подачу свежего газа, в отдсльные регеператоры каждой пары путем установки на вводах свежего газа дроссельных регулирующих органов,2. Способ по п. 1, отл ич ающи йся тем, что воздействие на дроссельные органы, регулирующие ввод свежего газа в регенераторы, автоматически осуществляют посредством граничного контакта, устанавливаемого на выходе свежего газа из регенераторов и замыкающегося при установленной предельной температуре,1245743. Способ по пп. 1 и 2, отлича ющи йся тем, что дроссельные органы на вводах в регенераторы сблокированы между собой и закрытие одного из них возможно только при полностью открытом дроссельном органе параллельного регенератора,4. Способ по пп, 1 и 2, отл ич а ю щи йся тем, что подачу импульса на дроссельный орган, распределяющий свежий газ между парами, осуществляют включением в течение одного цикла двух промежуточных реле от регенераторов одной пары,ИТ
СмотретьЗаявка
610299, 22.10.1958
Лифшиц Л. А, Русак Ф. А, Столпер М. Б
МПК / Метки
МПК: F28F 27/00
Метки: регенераторов, температуры
Опубликовано: 01.01.1959
Код ссылки
<a href="https://patents.su/3-124574-sposob-avtomaticheskogo-regulirovaniya-temperatury-regeneratorov.html" target="_blank" rel="follow" title="База патентов СССР">Способ автоматического регулирования температуры регенераторов</a>
