Суперпневмоамортизатор

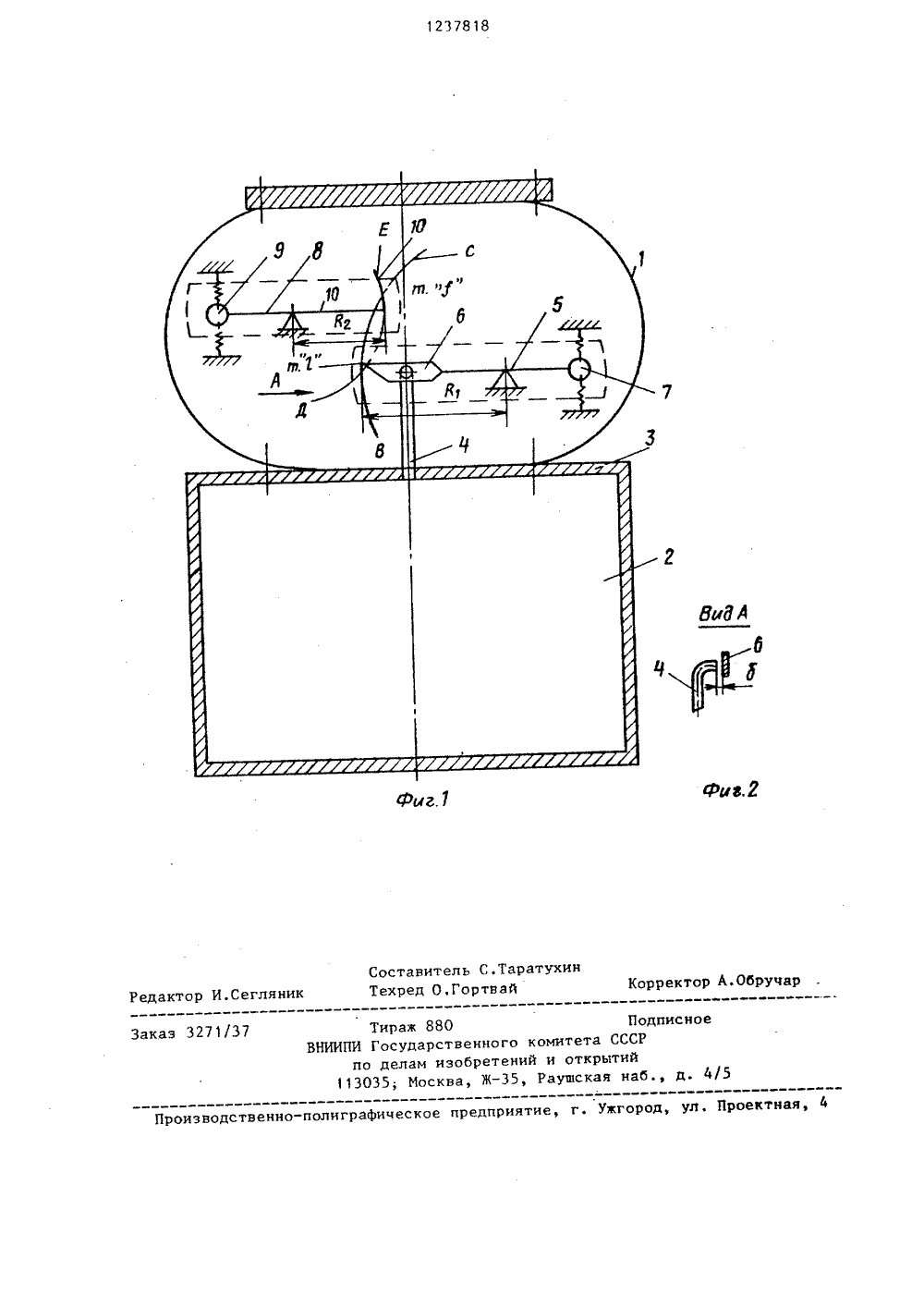

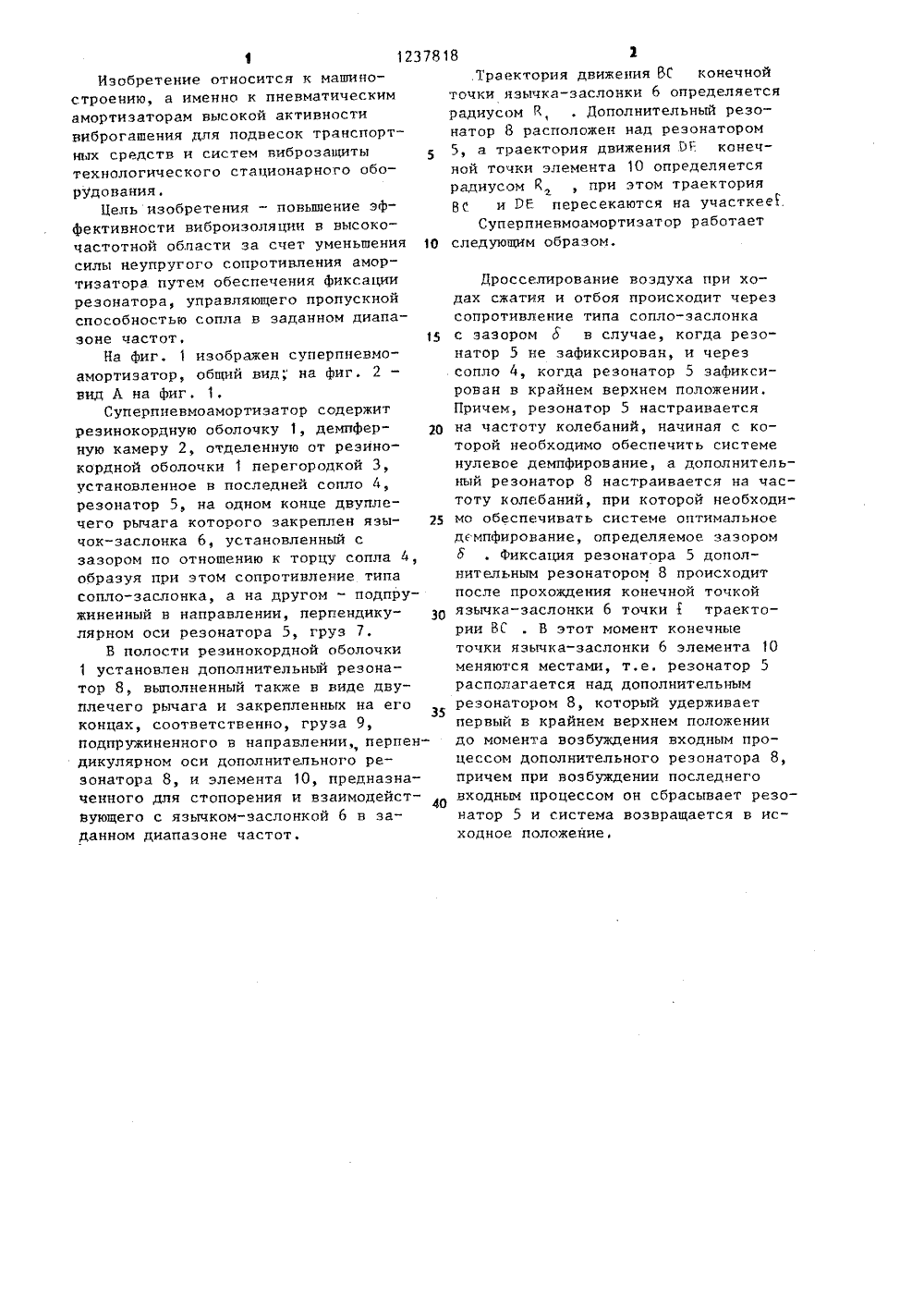

(504 Г 16 Г 9 ИЗОБРЕТЕН ИВИДЕТЕЛЬСТВУ ИС К АВТОРСКОМ ОСУДАРСТВЕННЫЙ НОМИТЕТ. СССР ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(71) Производственное объединениеБрянский машиностроительный заводим. В.И. Ленина и Брянский ордена(56) Авторское свидетельство СССРВ 798383, кл. Г 16 Г 9/04, 1979.(54)(57) СУПЕРПНЕВМОАМОРТИЗАТОР,содержащий резинокордную оболочку,демпферную камеру, отделенную отрезинокордной оболочки перегородкой,установленное в последней сопло,резонатор, на конце рычага которогозакреплен язычок-заслонка, установ 801237818 ленный с зазором по отношению Й торцу сопла, о т л и ч а ю щ и й с ятем, что, с целью повышения эффективности виброизоляции в высокочастотной области, рычаг выполнен двуплечим, амортизатор снабжен установлен"ным на свободном конце последнего иподпружиненным в направлении, перпендикулярном оси резонатора, грузоми дополнительным резонатором, установленным в полости резинокордной,оболочки и выполненным также в видедвуплечего рычага и закрепленныхна его концах соответственно груза,подпружиненного в направлении, перпендикулярном оси дополнительногорезонатора, и элемента, предназначенного для стопорения и взаимодействующего с язычком-заслонкой в заданном диапазоне частот.12378 18 Изобретение относится к машиностроению, а именно к пневматическим амортизаторам высокой активности виброгашения для подвесок транспортных средств и систем виброэащиты 5 технологического стационарного оборудования.Цель изобретения - повышение эффективности виброиэоляции в высокочастотной области за счет уменьшения О силы неупругого сопротивления амортизатора путем обеспечения фиксации резонатора, управляющего пропускной способностью сопла в заданном диапазоне частот, 15На фиг. 1 изображен суперпневмоамортизатор, общий вид на фиг. 2 -вид А на фиг.Суперпневмоамортиэатор содержитрезинокордную оболочку 1, демпферную камеру 2, отделенную от реэинокордной оболочки 1 перегородкой 3,установленное в последней сопло 4,резонатор 5, на одном конце двуплечего рычага которого закреплен язычок-заслонка 6, установленный сзазором по отношению к торцу сопла 4,образуя при этом сопротивление типасопло-заслонка, а на другом - подпружиненный в направлении, перпендику- ЗОлярном оси резонатора 5, груз 7.В полости резинокордной оболочки1 установлен дополнительный резонатор 8, выполненный также в виде двуплечего рычага и закрепленных на егоконцах, соответственно, груза 9,подпружиненного в направлении, перпендикулярном оси дополнительного резонатора 8, и элемента 10, предназначенного для стопорения и взаимодействующего с язычком-заслонкой 6 в заданном диапазоне частот..Траектория движения бС конечной точки язычка-заслонки 6 определяется радиусом 8, . Дополнительный резонатор 8 расположен над резонатором 5, а траектория движения 0 Е конечной точки элемента 10 определяется радиусом 8 , при этом траектория ВС и ЭЕ пересекаются на участкее 1.Суперневмоамортизатор работает следующим образом. Дросселирование воздуха при ходах сжатия и отбоя происходит черезсопротивление типа сопло-эаслонкас зазором о в случае, когда резонатор 5 не зафиксирован, и черезсопло 4, когда резонатор 5 зафиксирован в крайнем верхнем положении.Причем, резонатор 5 настраиваетсяна частоту колебаний, начиная с которой необходимо обеспечить системенулевое демпфирование, а дополнительный резонатор 8 настраивается на частоту колебаний, при которой необходимо обеспечивать системе оптимальноедемпфирование, определяемое зазоромЮ . Фиксация резонатора 5 дополнительным резонатором 8 происходитпосле прохождения конечной точкойязычка-заслонки 6 точки 1 траектории 8 Г . В этот момент конечныеточки язычка-заслонки 6 элемента 10меняются местами, т.е, резонатор 5располагается над дополнительнымрезонатором 8, который удерживаетпервый в крайнем верхнем положениидо момента возбуждения входным процессом дополнительного резонатора 8,причем при возбуждении последнеговходным процессом он сбрасывает резонатор 5 и система возвращается в исходное положение,1237818ВидА Составитель С.ТаратухинТехред О,Гортвай Корректор А,Обручар Редактор И.Сегляник Заказ 3271(37Тираж 880 Подписное ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035; Москва, Ж, Раушская наб., д. 4(5Производственно-полиграфическое предприятие, г. ужгород, ул. Проектная, 4
