Способ создания пространственных ориентированных геодезических сетей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

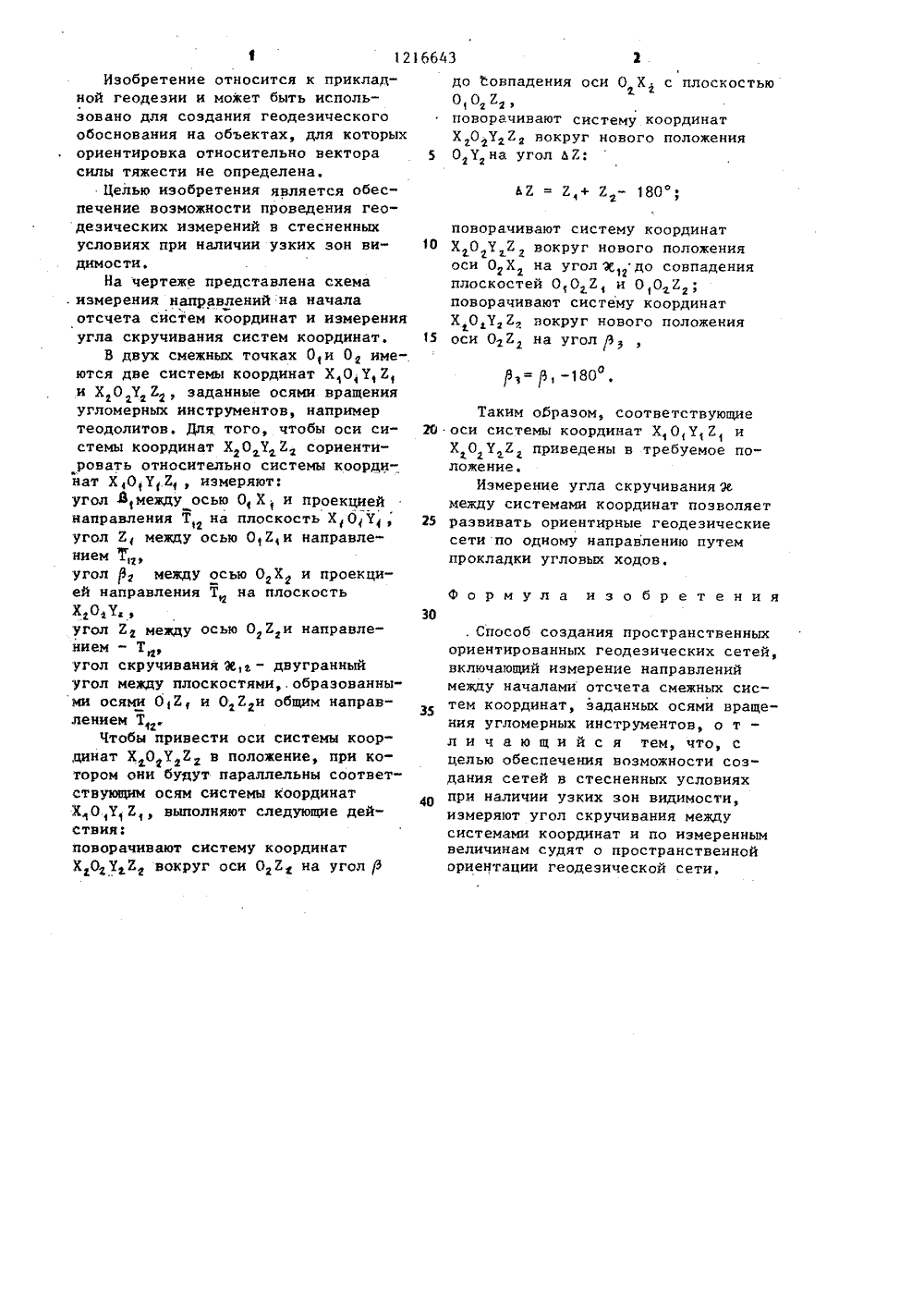

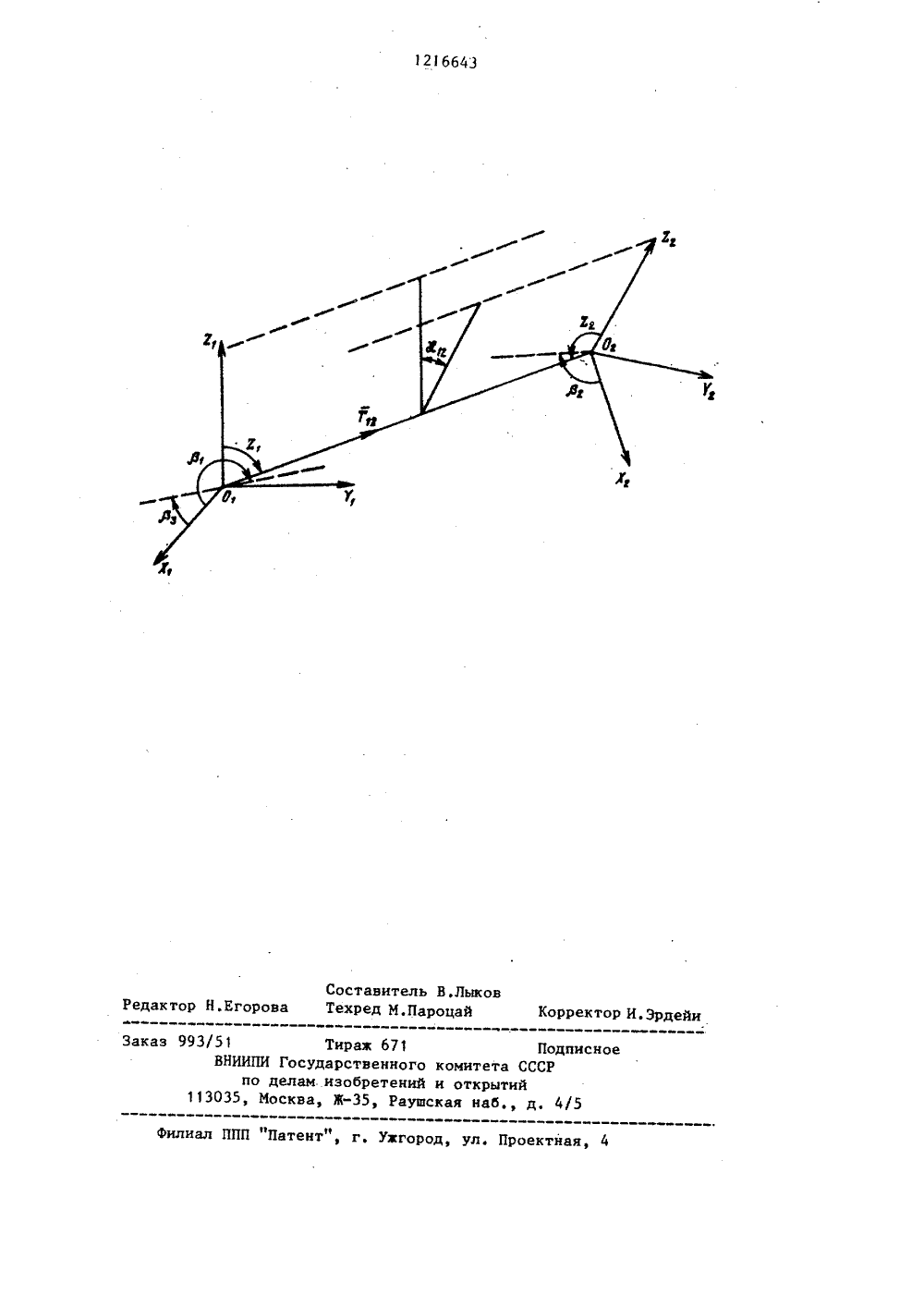

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИКРЕСПУБЛИНГОсудАРстВенный нОмитет сссРПЮ ДЕЛАМ ИЗОВ ЕТЕНИй И ОТНРЫТИЙОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ВСЕ(1.1.,;(71) Московский ордена Ленина институт инженеров геодезии, аэрофото съемки и картографии(56) Еремеев В.Ф., Юркина М.И. Не,которые вопросы обработки пространственных сетей. - Труды ЦНИИГАиК, В 171, 1966, с. 3-35Ким А.С,К вопросу об уравнивании трехмерной триангуляции в локальной системе координат, - Геодезия и аэрофотосъемка, М., МИИГАиК, У 5, 1976, с. 23-31(54) СПОСОБ СОЗДАНИЯ ПРОСТРАНСТВЕН-.НЫХ ОРИЕНТИРОВАННЫХ ГЕОДЕЗИЧЕСКИХСЕТЕЙ ЯО 1216643 А1 4 С 01 С 1/00(57) Изобретение может быть использовано. для создания геодезическогообоснования на объектах, для которых ориентировка относительно векто ра силы тяжести не определена. Целью изобретения является обеспечение возможности проведения геодезических измерений в стесненных условиях при наличии узких зон видимостис Измеряют направления между началами отсчета смежных систем координат, заданных осямн вращения угломерных инструментов, а также угол скручивания между системами координат. По измеренным величинам судят о пространственной ориентации геодезической сети. Измерение угла скручивания позволяет развивать ориентирные геодезические сети по одному направлению пути прокладки угловых ходов,1 ил.Изобретение относится к прикладной геодезии и может быть использовано для создания геодезическогообоснования на объектах, для которыхориентировка относительно векторасилы тяжести не определена.Целью изобретения является обеспечение возможности проведения геодезических измерений в стесненныхусловиях при наличии узких зон видимости,На чертеже представлена схема.измерения направлений на началаотсчета систем координат и измеренияугла скручивания систем координат.В двух смежных точках Ои О име"ются две системы координат ХО,У, 2и ХО У Е , заданные осями вращенияй ха 2 фугломерных инструментов, напримертеодолитов, Для того, чтобы оси системы координат ХО У 2 сориентировать относительно системы координат Х,О,У.Е измеряют:угол Эмежду осью О, Х, и проекциейнаправления Т, на плоскость Х 07,угол 2 между осью 012, и направлением Тц,уголмежду осью ОХ и проекцией направления Т на плоскостьХгО,Уа,угол Е между осью 0 2 и направлением - Т ,угол скручивания Ж,а - двугранныйугол между плоскостями,.образованными осями О,Е, и 02 и общим направлением Т, .Чтобы привести оси системы координат Х 0 У Е в положение, при котором ойи будут параллельны соответствующим осям системы координатХО,У 1 Е выполняют следующие действия:поворачивают систему координатХ 072 вокруг оси 02 на уголдо совпадения оси 0 Х с плоскостью0,0 Е,поворачивают систему координатХ 072 вокруг нового положения0 У на угол ьг: ьг = г,+ г, - 180",поворачивают систему координатХ 0 У Е вокруг нового положенияоси ОХ на угол Ж, до совпаденияплоскостей 0,02, и 0102;поворачивают систему координатХ ОУ, Е вокруг нового положенияоси 02 на угол /3 Таким образом, соответствующие20 оси системы координат Х,О,У 21 и Х 0 У Е приведены в требуемое положение. Измерение угла скручивания Ммежду системами координат позволяетразвивать ориентирные геодезическиесети по одному направлению путемпрокладки угловых ходов,Формула изобретения 35 40, Способ создания пространственных ориентированных геодезических сетей, включающий измерение направлений между началами отсчета смежных систем координат, заданных осями враще" ния угломерных инструментов, о т - л и ч а ю щ и й с я тем, что, с целью обеспечения возможности создания сетей в стесненных условиях при наличии узких зон видимости, измеряют угол скручивания между системами координат и по измеренным величинам судят о пространственной ориентации геодезической сети,Заказ 993/51ВНИИ 13035 иал ППП "Патент", г. Уагород, ул. Проектная, 4 Тираз 671 Государственного ком делам изобретений и о осква, Ж, Раушская Подписноетета СССРкрытийнаб., д. 4/5
СмотретьЗаявка
3755653, 22.06.1984
МОСКОВСКИЙ ОРДЕНА ЛЕНИНА ИНСТИТУТ ИНЖЕНЕРОВ ГЕОДЕЗИИ, АЭРОФОТОСЪЕМКИ И КАРТОГРАФИИ
ФЕДОСЕЕВ ЮРИЙ ЕВГЕНЬЕВИЧ, КОПЫЛОВ АЛЕКСАНДР ВЛАДИМИРОВИЧ
МПК / Метки
МПК: G01C 1/00
Метки: геодезических, ориентированных, пространственных, сетей, создания
Опубликовано: 07.03.1986
Код ссылки
<a href="https://patents.su/3-1216643-sposob-sozdaniya-prostranstvennykh-orientirovannykh-geodezicheskikh-setejj.html" target="_blank" rel="follow" title="База патентов СССР">Способ создания пространственных ориентированных геодезических сетей</a>
