Устройство для установки пружинных распорных колец в трубопроводе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

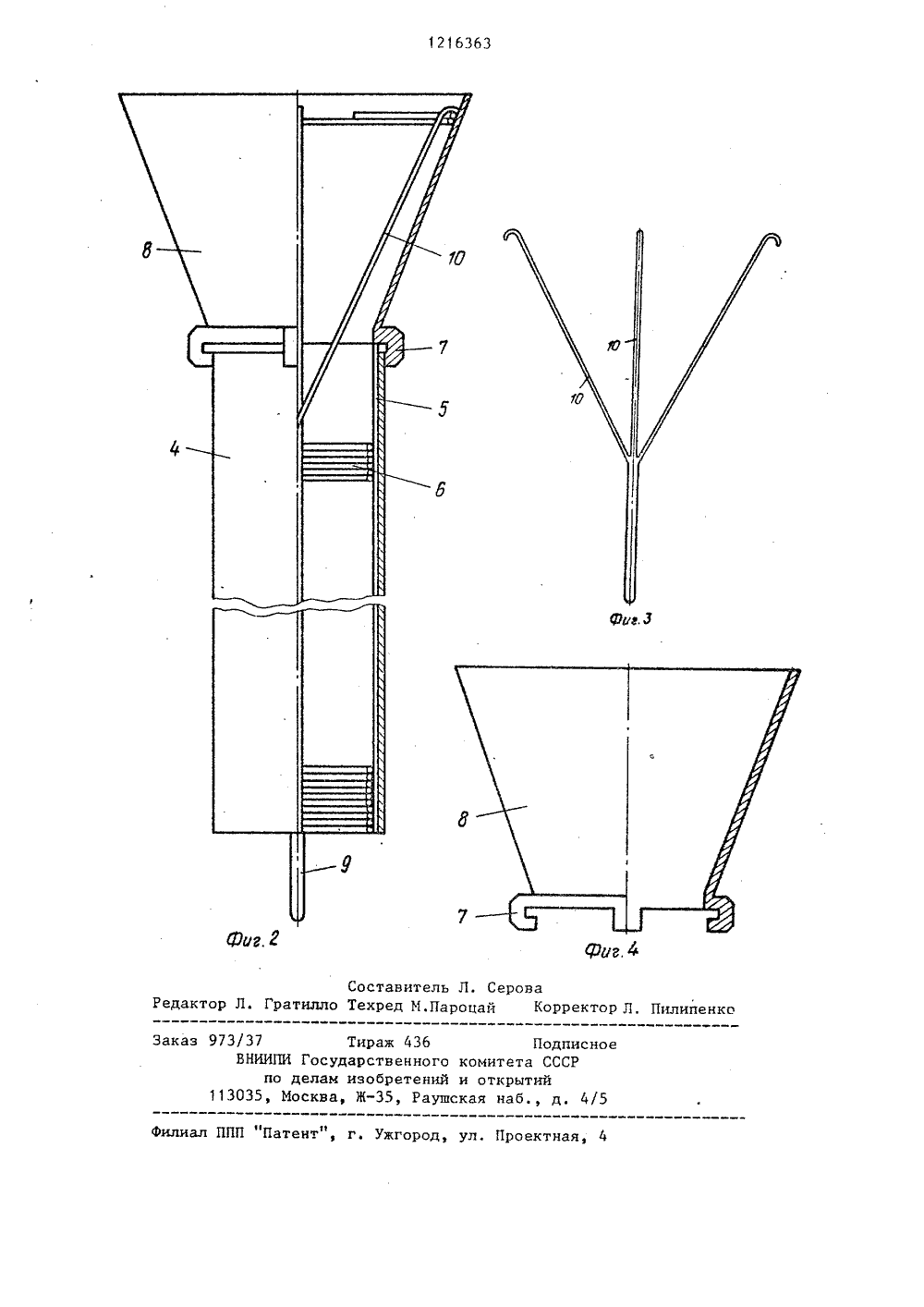

,13 ГОСУДАРСТ 8 ЕННЦЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНЯТИЙ(61) 1138513(71) Производственное объединение подобыче угля "Якутуголь"(54) (57) УСТРОЙСТВО ДЛЯ УСТАНОВКИ ПРУЖИННЫХ РАСПОРНЫХ КОЛЕЦ В ТРУБОПРОВОДЕ по авт. св. В 1138513, о т л и ч а ю щ е е с я тем, что, с целью повышения производительности и безопасности работ при заполнении кассеты-накопителя пружинными распорными кольцами, оно снабжено раструбом, закрепленным на кассете-накопителе посредством захватов и выполненным в виде усеченного конуса и затяги, вателем с гибкими зацепами, размещенным внутри кассеты-накопителя.Изобретение относится к горной промьппленности и, в частности, может быть использовано для установки распорных колец в гибких вентиляционных воэдуховодах.Целью изобретения является повышение производительности и безопасности работ при заполнении кассеты-накопителя пружинными распорными кольцами,На Фиг. 1 представлено устройство для установки пружинных распорных колец , общий вид; на фиг. 2 - устройство при заполнении кассеты-накопителя распорными кольцами, общий; вид; на фиг. 3 - затягиватель; на Фиг, ф - раструб. Устройство для распорных колец состоит иэ винтовой штанги 1 с установленными на ней толкателем 2 и штурвалом 3, кассеты-накопителя ф, представляющей тонкостенную трубу с направляющими 5, предназначенными ,цля уменьшения трения при перемещении распорных колец 6 внутри кассеты-накопителя. К передней части кассеты- накопителя 4 крепится с помощью захватов 7 раструб 8, представляющий усеченный конус, Причем диаметр меньшего основания конуса равен диаметрукассеты-накопителя 4, а диаметр большего основания равен 2-2,5 диаметра кассеты-накопителя 4, Внутри кассеты- накопителя 4 и раструба 8 помещен затягиватель 9 с гибкими зацепами 10. Устройство для установки распорных колец работает следующим образом,Перед заполнением кассеты-накопителя 4 пружинными кольцами 6 кассетанакопитель освобождается от. винтовойштанги с толкателем и штурвалом (снимаются), а к кассете-накопителю подсоединяют раструб 8 с помощью захватов 7 и помещают внутрь кассеты-накопителя и раструба затягиватель 9 сгибкими зацепами 10.Затем в раструб вкладывают пружинное кольцо 6 и захватывают его заце 15 пами 7.Затем с помощью затягивателя перемещают пружинное кольцо, которое, перемещаясь в раструбе, сжимается и затягивается в кассету-накопитель. Та 2 О ким же образом затягивают последующие пружинные кольца до полного заполнителя кассеты-накопителя,После этого затягиватель иэвлекают из кассеты-накопителя и от касд сеты отсоединяют раструб. Затем осуществляют установку распорных пружинных колец в трубопроводе, приэтом механизируется процесс заполнения кассеты"накопителя пружиннымираспорными кольцами и сокращаетсяобщее время заполнения кассеты. В тоже время безопасность работ повышается, так как исключается возможностьсамопроизвольного выброса пружинногокольца.1216363 Пилипен Заказ 973/37 Тираж 436ВНИИПИ Государственного копо делам изобретений и113035, Москва, Ж, Раушска писноеСР итетаткрытии 4/ б.,илиал ППППатент", г. Ужгород, ул. Проектна Составитель Л. Сероваактор Л. Гратилло Техред М.Пароцай Коррект
СмотретьЗаявка
3752368, 04.05.1984
ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО ДОБЫЧЕ УГЛЯ "ЯКУТУГОЛЬ"
ВАСИЛЬЕВ ПЕТР НАЗАРОВИЧ, АНОСОВ ВАЛЕРИЙ НИКОЛАЕВИЧ, УМАНЦЕВ РОДИОН ФЕДОРОВИЧ
МПК / Метки
МПК: E21F 1/04
Метки: колец, пружинных, распорных, трубопроводе, установки
Опубликовано: 07.03.1986
Код ссылки
<a href="https://patents.su/3-1216363-ustrojjstvo-dlya-ustanovki-pruzhinnykh-raspornykh-kolec-v-truboprovode.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для установки пружинных распорных колец в трубопроводе</a>
