Лазы для подъема на деревья

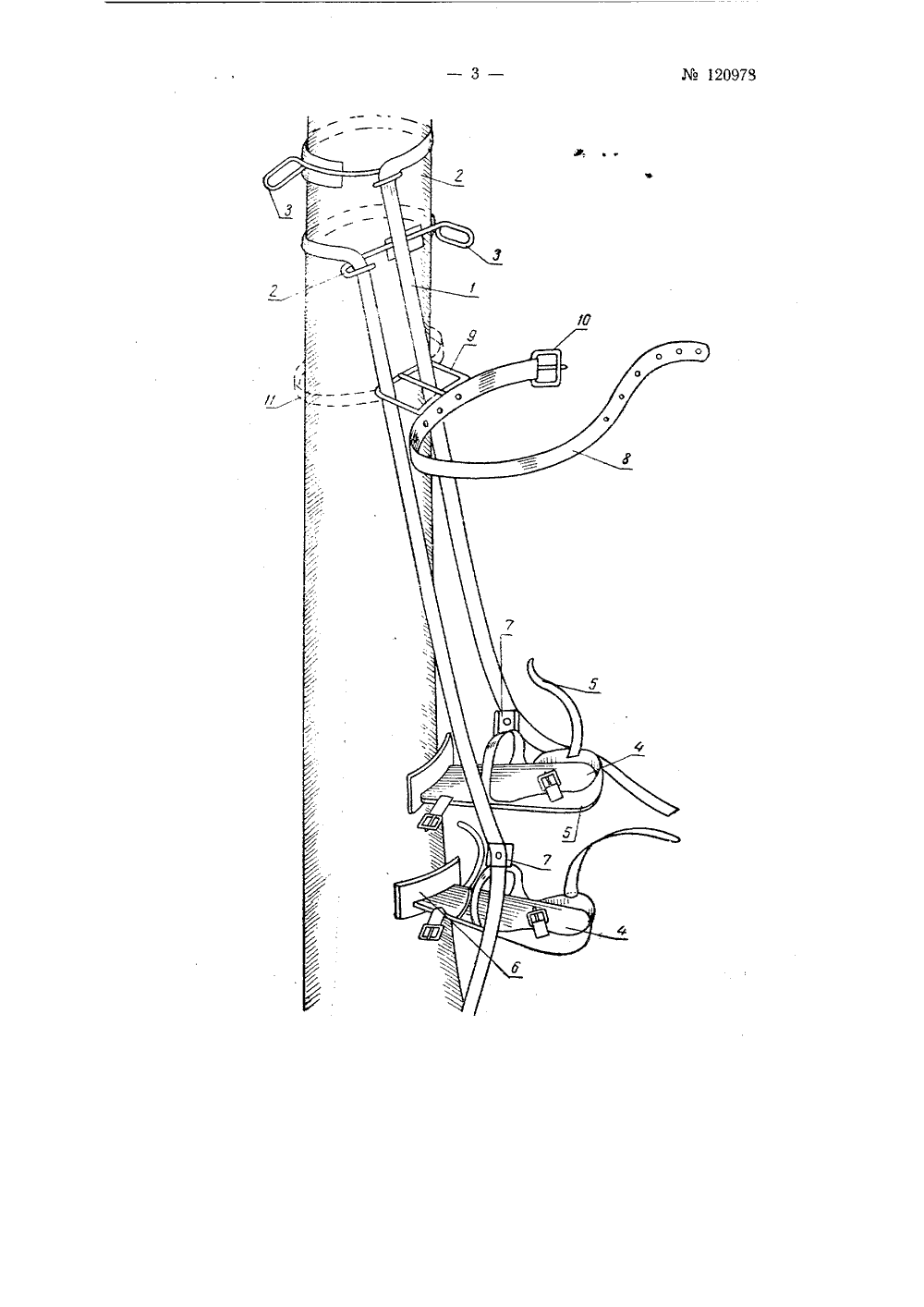

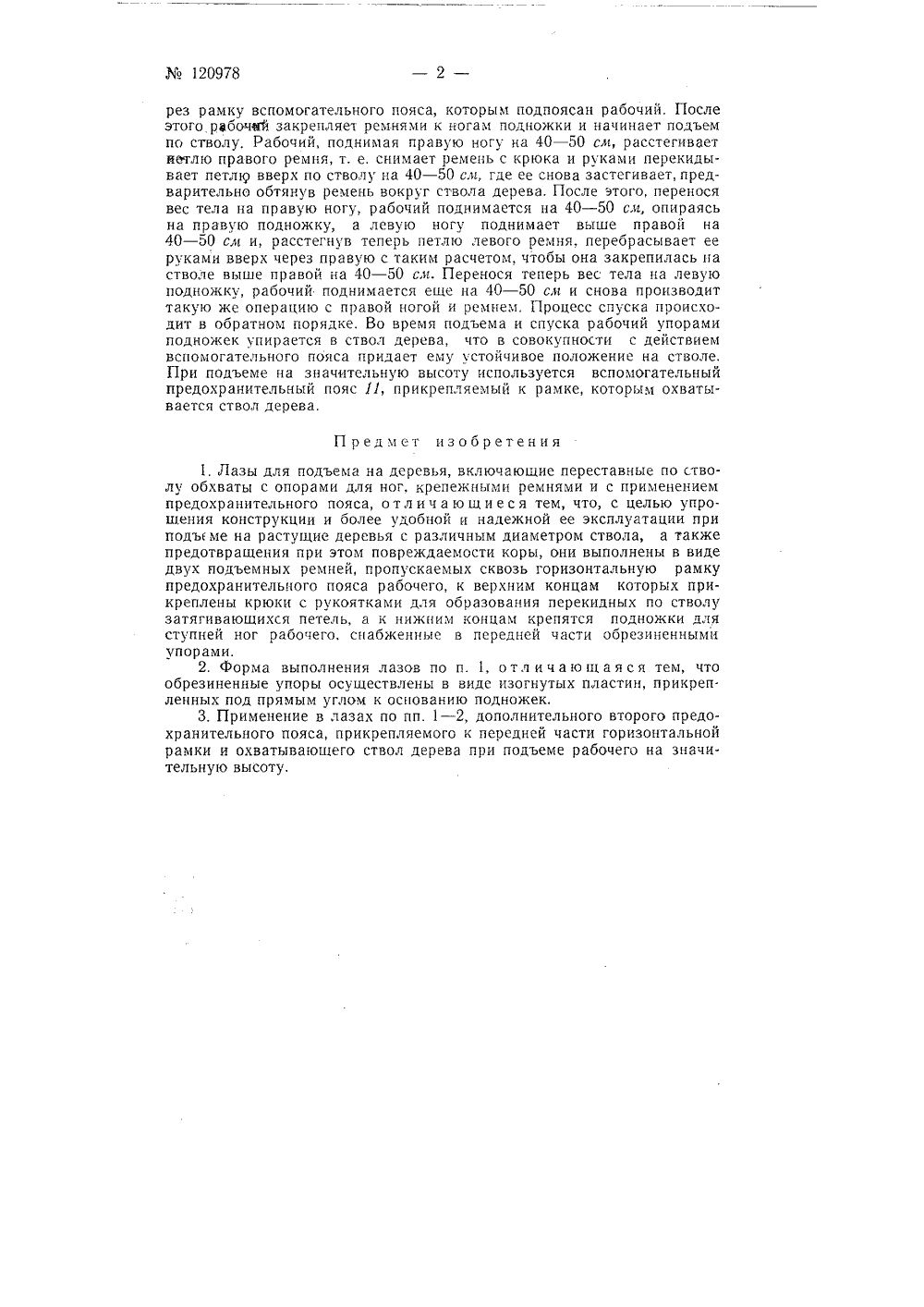

Класс 4 ое-, - 36 вт 37 е, 6 оз12097 В САНИЕ ИЗОБРЕТЕНИ ТОРСКОМУ СВИДЕТЕЛЬСТВУ Павло ЕВЬЯ, Н, Шахов, Л, Г, Баранова и ЛАЗЫ ДЛЯ ПОДЪЕМА Н а 61382030 в Комитет и Совете Министров ССС етене иобретений Ф 13аявлено 11 декабря 1958 т. за Ъ открытий при Опубликовано в Бюллделам изсбретени 195 Известна конструкция лаза для перемещения рабочего по металлическим фермам, выполненная в виде рычага, шарнирно сочлененного в промежуточном пункте с крюком, охватывающим полку фермы сбоку и сверху, и несущего на одном своем конце упор для захватывания полки снизу и с другого бока. Конструкция включает также подножки и предохранительный пояс для рабочего.Предлагаемые лазы для подъема на деревья отличаются от известных тем, что они выполнены в виде двух подъемных ремней, пропускаемых сквозь горизонтальную рамку предохранительного пояса рабочего.К верхним концам ремней прикреплены крюки с рукоятками для образования перекидных по стволу затягивающихся петель. К нижним концам ремней крепятся подножки для ступней ног рабочего, снабженные в передней части обрезиненными упорами. Этим достигается упрощение конструкции, более удобная и надежная ее эксплуатация при подъеме на растущие деревья с различным диаметром стволов, а также предотвращение при этом повреждения коры.На чертеже показана конструкция лазов и их размещение на стволе дерева.Предлагаемые лазы состоят из двух крепежных ремней 1, к верхним концам которых прикреплено по одному крюку 2 с рукоятками 3, двух подножек 4 с крепежными для них ремнями 5, облицованными резиновыми упорами б и зажимами 7, и одного вспомогательного предохранительного поя,"а 8, с прикрепляемой к нему горизонтальной рамкой 9 и застегивающейся пряжкой 10.Перед подъемом на дерево рабочий закрепляет петлями на стволе на высоте груди оба крепежных ремня с помощью крюков и у поверхности земли прикрепляют к ним с помощью зажимов подножки, направив их упорами к стволу. Предварительно оба ремня пропускаются че120978рез рамку вспомогательного пояса, которым подпоясан рабочий. После этого рабочей закрепляет ремнями к ногам подножки и начинает подъем по стволу, Рабочий, поднимая правую ногу на 40 - 50 см, расстегивает иетлю правого ремня, т. е, снимает ремень с крюка и руками перекидывает петлю вверх по стволу на 40 - 50 сл, где ее снова застегивает, предварительно обтянув ремень вокруг ствола дерева. После этого, перенося вес тела на правую ногу, рабочий поднимается на 40 - 50 с,я, опираясь на правую подножку, а левую ногу поднимает выше правой на 40 - 50 см и, расстегнув теперь петлю левого ремня, перебрасывает ее руками вверх через правую с таким расчетом, чтобы она закрепилась на стволе выше правой на 40 - 50 ся. Перенося теперь вес тела на левую подножку, рабочий поднимается еще на 40 - 50 см и снова производит такую же операцию с правой ногой и ремнем, Процесс спуска происходит в обратном порядке. Во время подъема и спуска рабочий упорами подножек упирается в ствол дерева, что в совокупности с действием вспомогательного пояса придает ему устойчивое положение на стволе. При подъеме на значительную высоту используется вспомогательный предохранительный пояс 11, прикрепляемый к рамке, которым охватывается ствол дерева.П редмет изобретения1. Лазы для подъема на деревья, включающие переставные по стволу обхваты с опорами для ног, крепежными ремнями и с применением предохранительного пояса, отлич а ющи е ся тем, что, с целью упрощения конструкции и более удобной и надежной ее эксплуатации при подъ ме на растущие деревья с различным диаметром ствола, а также предотвращения при этом повреждаемости коры, они выполнены в виде двух подъемных ремней, пропускаемых сквозь горизонтальную рамку предохранительного пояса рабочего, к верхним концам которых прикреплены крюки с рукоятками для образования перекидных по стволу затягивающихся петель, а к нижним концам крепятся подножки для ступней ног рабочего, снабженные в передней части обрезиненными чпорами.2. Форма выполнения лазов по и. 1, о т л и ч а ю щ а я с я тем, что обрезиненные упоры осуществлены в виде изогнутых пластин, прикреп ленных под прямым углом к основанию подножек.3. Применение в лазах по пп. 1 - 2, дополнительного второго предохранительного пояса, прикрепляемого к передней части горизонтальной рамки и охватывающего ствол дерева при подъеме рабочего на значительную высоту,
