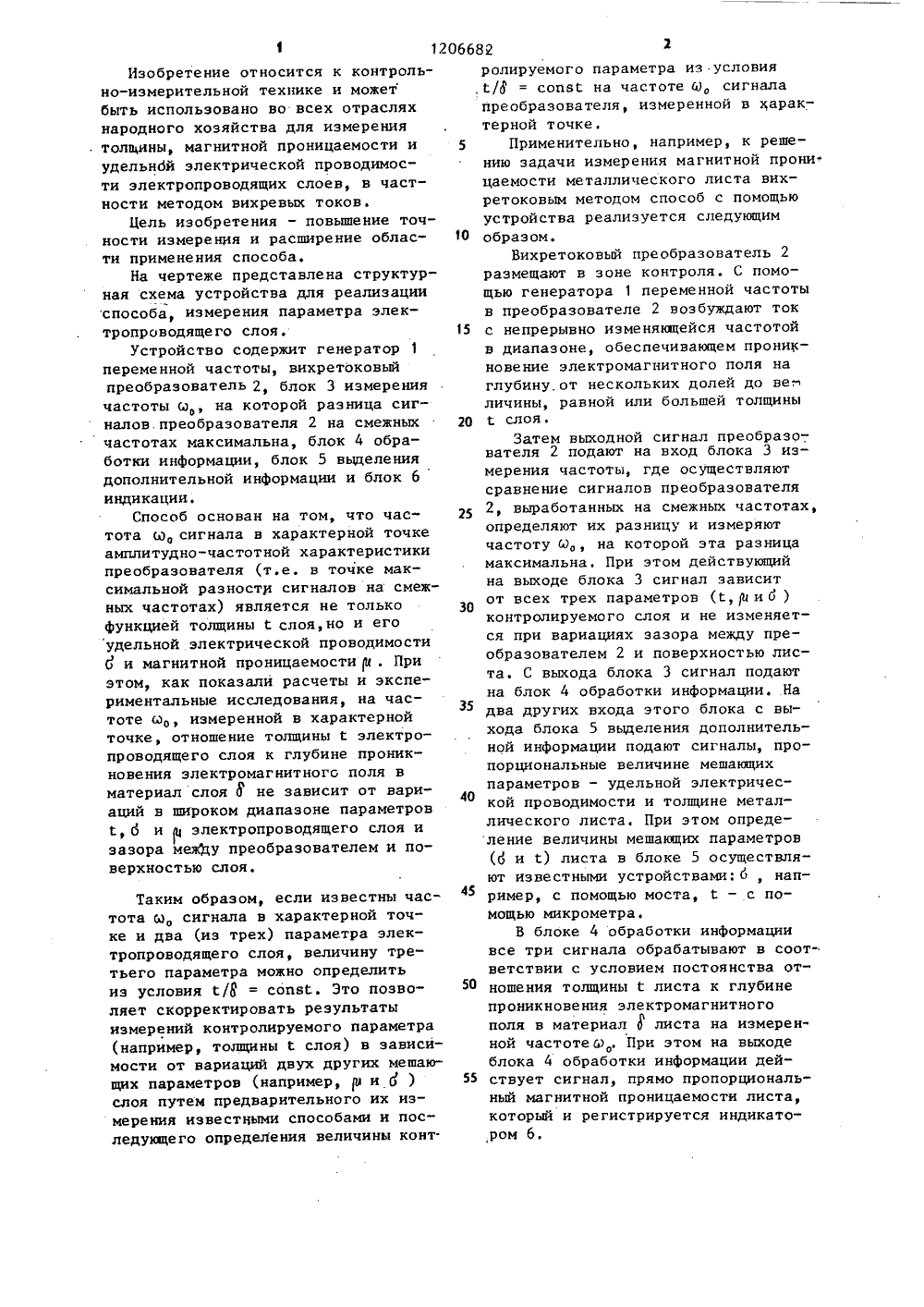

Способ измерения параметра электропроводящего слоя

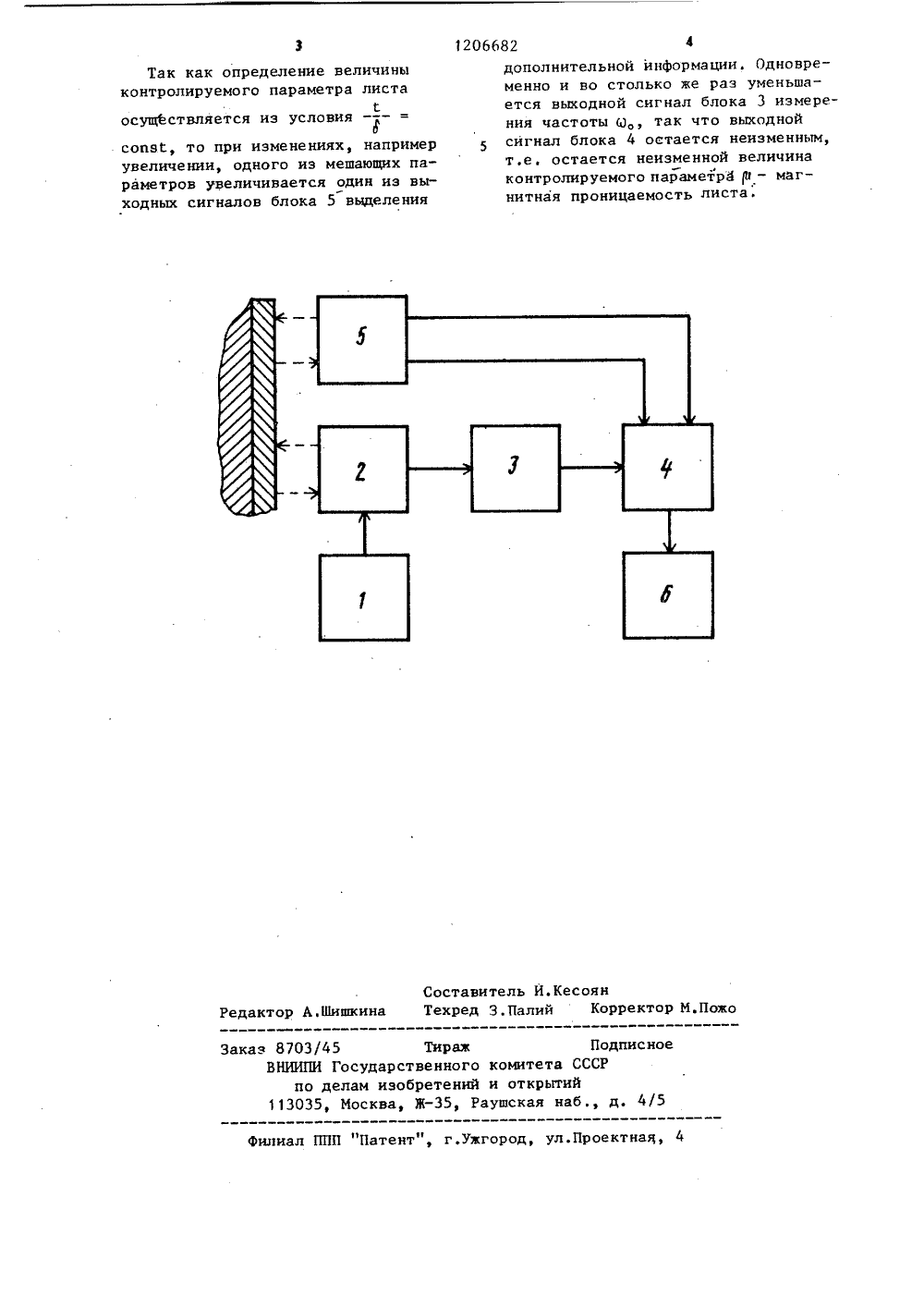

Изобретение относится к контрольно-измерительной технике и может быть использовано во всех отраслях народного хозяйства для измерения . толщины, магнитной проницаемости и удельнбй электрической проводимости электропроводящих слоев, в частности методом вихревых токов.Цель изобретения - повьппение точности измерения и расширение области применения способа,На чертеже представлена структурная схема устройства для реализации способа, измерения параметра электропроводящего слоя.Устройство содержит генератор 1 переменной частоты, вихретоковыйпреобразователь 2, блок 3 измерения частоты ы на которой разница сигналов.преобразователя 2 на смежных частотах максимальна, блок 4 обработки информации, блок 5 выделения дополнительной информации и блок 6 индикации.Способ основан на том, что частота ю, сигнала в характерной точке амплитудно-частотной характеристики преобразователя (т.е. в точке максимальной разности сигналов на смежных частотах) является не только функцией толщины С слоя,но и его удельной электрической проводимости 6 и магнитной проницаемости. При этом, как показали расчеты и экспериментальные исследования, на частоте ао, измеренной в характерной точке, отношение толщины С электро- проводящего слоя к глубине проникновения электромагнитного поля в материал слоя й не зависит от вариаций в широком диапазоне параметров С, б и ц электропроводящего слоя и зазора меяФу преобразователем и поверхностью слоя. Таким образом, если известны частота ы, сигнала в характерной точке и два (из трех) параметра злектропроводящего слоя, величину третьего параметра можно определить иэ условия С/3 = сопвС. Это позволяет скорректировать результаты измерений контролируемого параметра (например, толщины С слоя) в зависимости от вариаций двух других мешающих параметров (например, р и 11 ) слоя путем предварительного их измерения известными способами и последующего определения величины конт 45 50 55 5 10 15 20 25 30 35 40 ролируемого параметра из условия,СД = сопзС на частоте Ю, сигналапреобразователя, измеренной в характерной точке.Применительно, например, к решению задачи измерения магнитной прони.цаемости металлического листа вихретоковым методом способ с помощьюустройства реализуется следующимобразом.Вихретоковый преобразователь 2размещают в зоне контроля. С помощью генератора 1 переменной частотыв преобразователе 2 возбуждают токс непрерывно изменяющейся частотойв диапазоне, обеспечивающем проникновение электромагнитного поля наглубину,от нескольких долей до вечличины, равной или большей толщиныслоя,Затем выходной сигнал преобразователя 2 подают на вход блока 3 измерения частоты, где осуществляютсравнение сигналов преобразователя2, выработанных на смежных частотах,определяют их разницу и измеряютчастоту Я на которой эта разницамаксимальна. При этом действукяцийна выходе блока 3 сигнал зависитот всех трех параметров (С,Пи б )контролируемого слоя и не изменяется прн вариациях зазора между преобразователем 2 и поверхностью листа. С выхода блока 3 сигнал подаютна блок 4 обработки информации, Надва других входа этого блока с выхода блока 5 выделения дополнительной информации подают сигналы, пропорциональные величине мешающихпараметров - удельной электрической проводимости и толщине металлического листа. При этом определение величины мешающих параметров(д и С) листа в блоке 5 осуществляют известными устройствами; б, например, с помощью моста, С - с помощью микрометра,В блоке 4 обработки информациивсе три сигнала обрабатывают в соответствии с условием постоянства отношения толщины С листа к глубинепроникновения электромагнитногополя в материал о листа на измеренной частотея При этом на выходеблока 4 обработки информации действует сигнал, прямо пропорциональный магнитной проницаемости листа,который и регистрируется индикатором 6.1206682 Составитель И.Кесояндактор А.Шишкина Техред З.Палий Корректор М.Пожо Тираж Подписное нного комитета СССР тений и открытий 35, Раушская наб д. 4/5 илиал ППП Патент", г.ужгород, ул.Проектная,Так как определение величины контролируемого параметра листа осуществляется из условия -- =Г сопя, то при изменениях, например увеличении, одного из мешающих параметров увеличивается один из выходных сигналов блока 5 выделения каз 8703/45 ВНИИПИ Государст по делам изоб 113035, Москва, дополнительной информации. Одновременно и во столько же раз уменьшается выходной сигнал блока 3 измерения частоты Ч так что выходнойсигнал блока 4 остается неизменным,т.е. остается неизменной величинаконтролируемого параметр 4 З - магнитная проницаемость листа.
