Формирователь импульсов

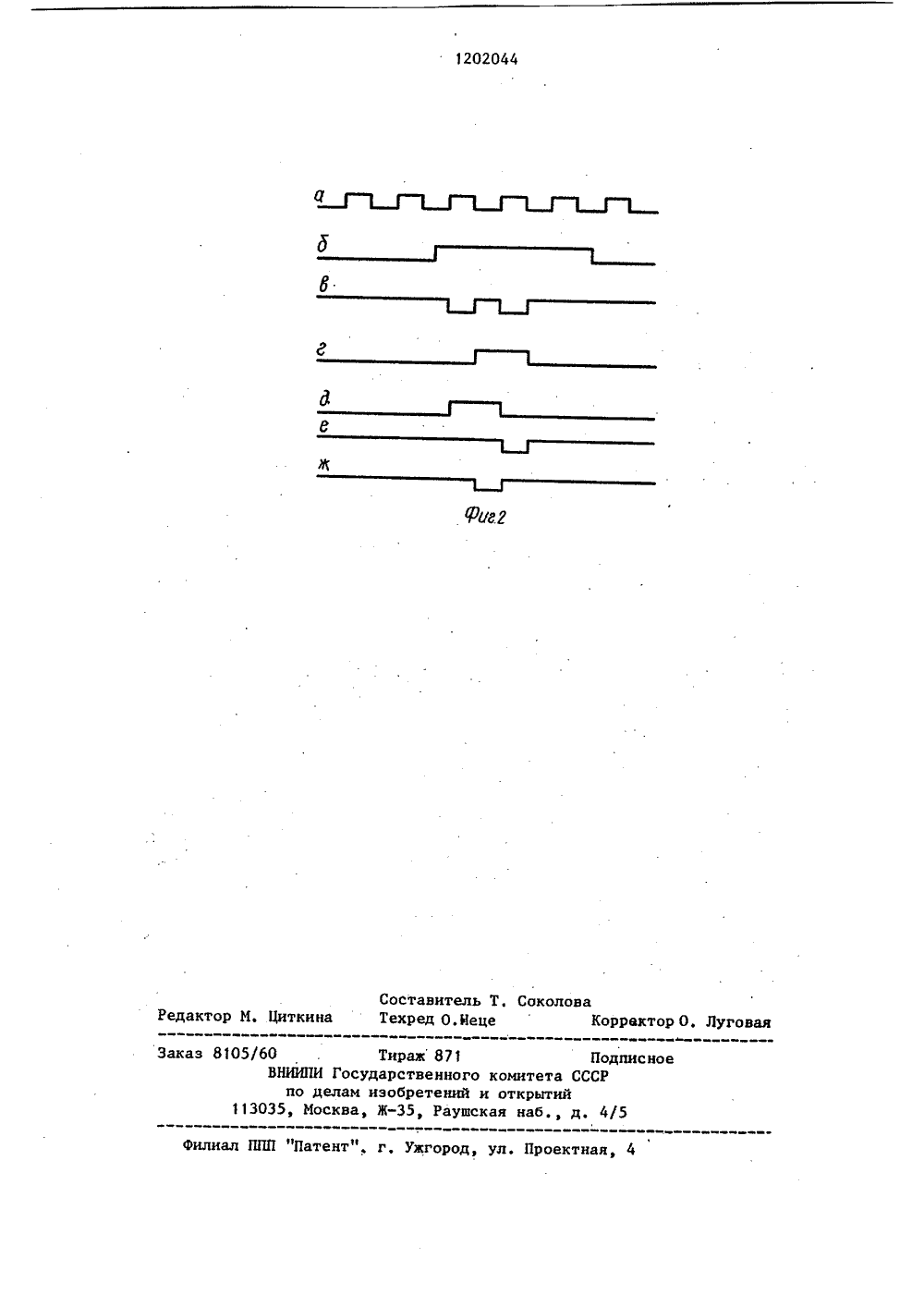

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 13 9 ф Н 03 ВТОРСНОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(57) Изобретение отнной технике, Цель изширение ФункциональньНулевой уровень навает на прямых выход1,2,8 нулевой уровеншает прохождение так тельство СССР3/7825,09.78. льство СССР5/13,07,05.77, ИМПУЛЬСОВ.осится к импульс- обретения - раси возможностей. шине 5 устанавлиах триггеров (Т), ь, который заире товых импульсов,ЯО 1202044 через элементы 3 и 7. При подаче нашину 5 единичного уровня Т 1,2,8 готовы к работеПоступающий тактовыйимпульс передним Фронтом перебрасывает Т 8 в единичное состояние. Следующий тактовый импульс переднимФронтом сбрасывает Т 8, а заднимсбрасывает Т 1 и устанавливает Т 2 вединицу, что блокирует прохождениетактовых импульсов через элемент 6,Формирователь сгробирующих импульсов может формировать одиночные импульсы, равные периоду тактовых импульсов и привязанные как к положительному полупериоду входной частоты, так и к ее отрицательному полупериоду, 2 ил.1Изобретение относится к импульсной технике и может быть использовано в цифровых вычислительных машинах и устройствах автоматики,Цель изобретения - расширениеФункциональных возможностей за счетФормирования импульсов строба и двухполустробов, привязанных как к положительному полупериоду входной час;тоть 1, так и к ее отрицательномуполупериоду,На фиг.:1 приведена электрическая Функциональная схема устройства,; на фиг, 2, - временные диаграммыпоясняющие его работу.Формирователь импульсов содержитпервый и второй триггеры 1 и 2,первый элемент И-НЕ 3, первый входкоторого соединен с шиной 4 тактовых импульсов, второй вход - с прямым выходом первого триггера 1,Квход которого соединен с шиной 5 управпения, второй и третий элементыИ-НЕ б и 7, третий триггер 8,Свход которого соединен с С-входомпервого триггера, с выходом второгоэлемента И-НЕ б и с первым входомтретьего. элемента И-НЕ 7, выход;которого соединен с первой выходнойшиной 9, второй вход - с прямым выходом третьего триггера 8, К-вход1которого соединен с К.в .входами пер-,вого и второго триггеров 1 и 2 и спервым входом второго элемента И-НЕб, второй вход которого соединен сшиной 4 тактовых импульсов, третийвход - с инверсным выходом второготриггера 2, С-вход которого соединенс инверсным выходом первого триггера 1 и с второй выходной шиной 10,выход первого элемента 3 соединенс третьей выходной шиной 11.Устройство работает следующимобразом.В исходном состоянии нулевой уро"вень на шине 5 (фиг. 2 б) устанавливает на прямых выходах триггеров 1,2 и 8 нулевой уровень (Фиг. 2 г,д),который запрещает прохождение тактовых импульсов через элементыИ-НЕ3 и 7, При подаче на шину 5 единичного уровня триггеры 1, 2 и 8 готовык работе. Поступающий после этоготактовый импульс (фиг. 2 в) перед"ним фронтом перебрасывает триггер 8в единичное состояние, а своим зад 202044 2 1 О 50 15 20 25 30 35 40 ним Фронтом устанавливает триггер 1в единичное состояние. Следующийтактовый импульс передним Фронтомсбрасывает триггер 8 (фиг, 2 д), азадним сбрасывает триггер 1 и устанавливает триггер 2 в единицу, чтоблокирует прохождение тактовых импульсов (Фиг, 2 а) через элементИ-НЕ б Формирователь стробируемых импульсов может, формировать одиночные импульсы, равные периоду тактовых импульсов (шина 10). Таким образом, формирователь может формировать одиночные импульсы (фиг. 2 е,ж), привязанные как к положительному полупериоду входной частоты, так и к ее отрицательному полупериоду,Формула изобретения Формирователь импульсов, содержащий первый и второй триггеры, первый элемент И-.НЕ, первый вход которого соединен с шиной тактовых импульсов, второй вход - с прямым выходом первого триггера, К-вход которого соединен с шиной управления, первую выходную шину, о т л ич а ю щ и й с я. тем, что, с целью.расширения функциональных возможностей за счет Формирования импульсов строба и двух полустробов, привязанных как к положительному полупериоду входной частоты, так и к ееотрицательному полупериоду, в неговведены второй и третий элементыИ-НЕ, третий триггер С-вход которого соединен с С-входом первого,триггера, с выходом второго элемента И-НЕ и с первым входом третьегоэлемента И-НЕ, выход которого соединен с первой выходной шиной, второйвход - с прямым выходом третьего триг"гера, К-вход которого соедийен сК-входами первого и второго триггеров и с первым входом второго элемента И-НЕ, второй вход которого соединен с шиной тактовых импульсов,третий вход - с инверсным выходом,второго триггера, С-вход которогосоединен с инверсным выходом первоготриггера и с второй выходной шиной,выход первого элемента И-НЕ соединенс третьей выходной шиной.1202044РиггСоставитель Т, СоколоваРедактор М. Циткина Техред О.йеце Корректор О, ЛуговаяЗаказ 8105/60 . Тираж 871 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4
