Установка мокрого помола
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

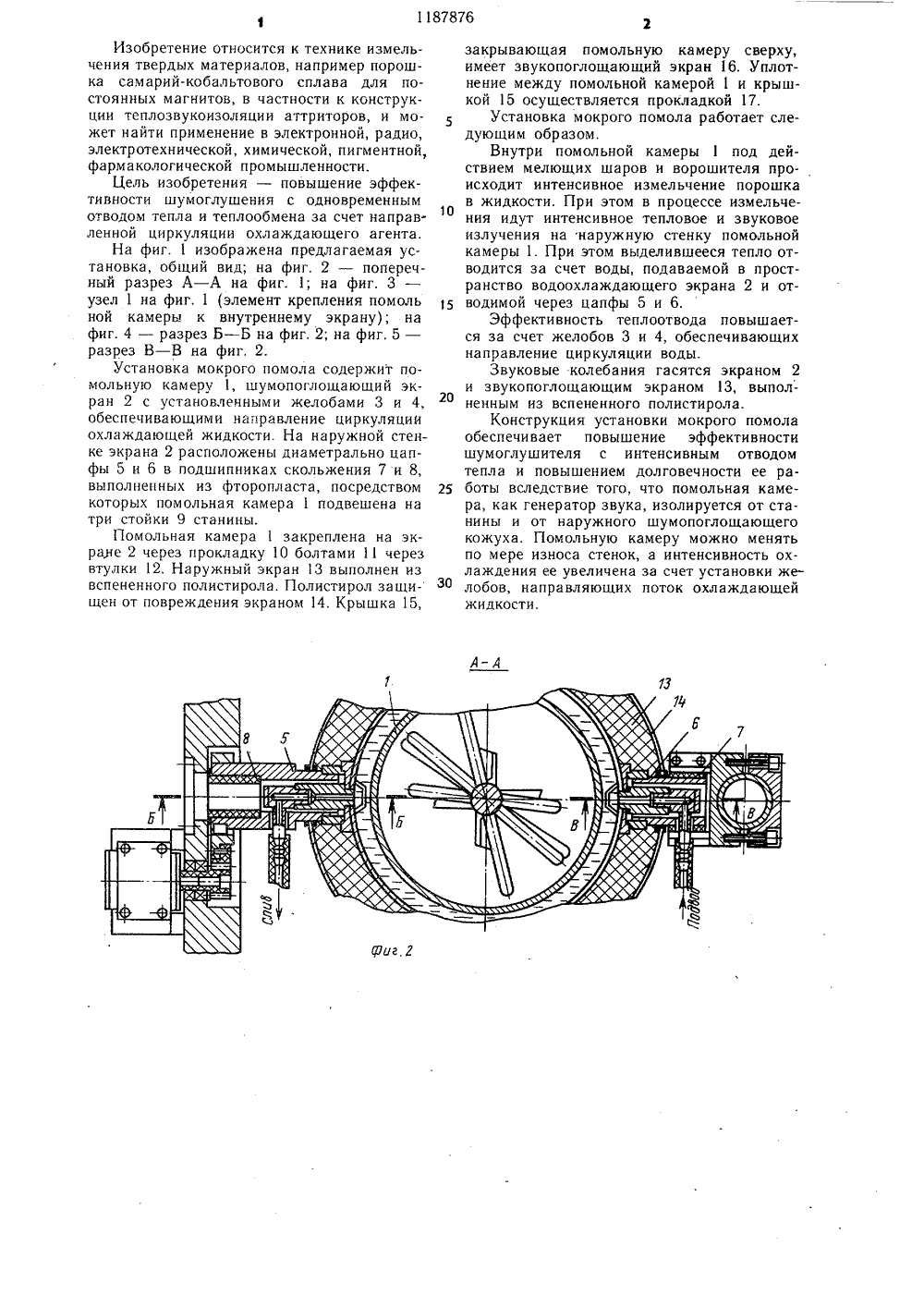

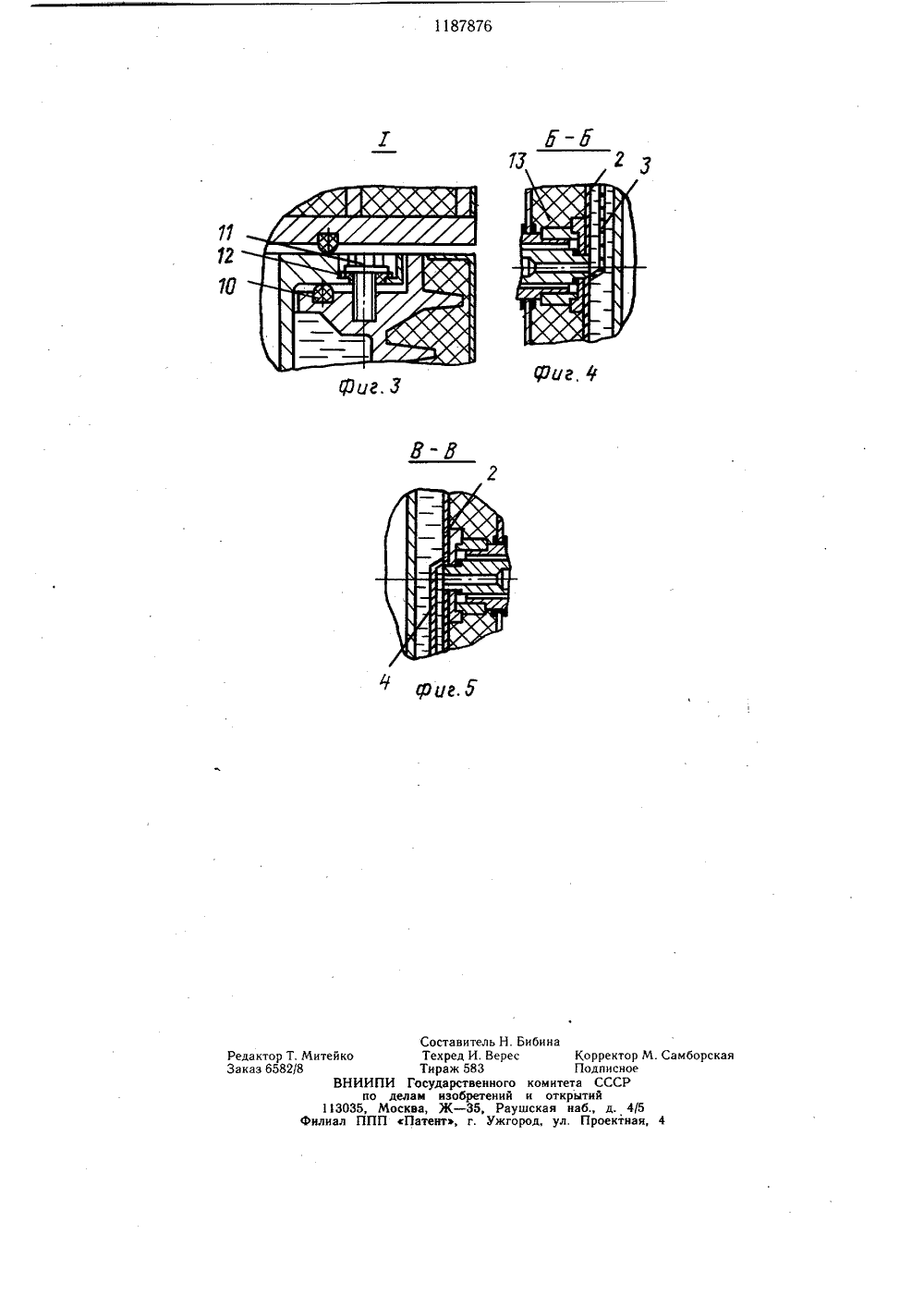

(5) 4 В 02 С 1718 ОПИСАНИЕ ИЗОБРЕТЕНИЯ,К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 3 ОО ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРпо делАм изОБРетений и ОткРытий(54) (57) 1. УСТАНОВКА МОКРОГО ПОМОЛА, содержащая станину, помольнуюкамеру с шумопоглощающим экраном в виде цилиндрического кожуха с звукопоглощающим материалом, расположенным свнешней стороны помольной камеры, от.801187876 А личающаяся тем, что, с целью повышения эффективности шумоглушения с одновременным отводом тепла, шумопоглощающий экран выполнен с опорными цапфами, посредством которых подвешен на станине относительно помольной камеры с образованием полости для охлаждающего агента, причем помольная камера изолирована от станины и соединена через опорные элементы с шумопоглощающим экраном.2. Установка по п. 1, отличающаяся тем, что, с целью повышения эффективности теплообмена за счет направленной циркуляции охлаждающего агента, шумопоглощающий экран снабжен двумя желобами.1187876 А-А Изобретение относится к технике измельчения твердых материалов, например порошка самарий-кобальтового сплава для постоянных магнитов, в частности к конструкции теплозвукоизоляции аттриторов, и может найти применение в электронной, радио, электротехнической, химической, пигментной, фармакологической промышленности.Цель изобретения - повышение эффективности шумоглушения с одновременным отводом тепла и теплообмена за счет направленной циркуляции охлаждающего агента.На фиг. 1 изображена предлагаемая установка, общий вид; на фиг. 2 - поперечный разрез А - А на фиг. 1; на фиг, 3 - узел 1 на фиг. 1 (элемент крепления помоль ной камеры к внутреннему экрану); на фиг. 4 - разрез Б - Б на фиг, 2; на фиг, 5 - разрез В - В на фиг. 2.Установка мокрого помола содержит помольную камеру 1, шумопоглощающий экран 2 с установленными желобами 3 и 4, обеспечивающими направление циркуляции охлаждающей жидкости. На наружной стенке экрана 2 расположены диаметрально цапфы 5 и 6 в подшипниках скольжения 7 и 8, выполненных из фторопласта, посредством которых помольная камера 1 подвешена на три стойки 9 станины.Помольная камера 1 закреплена на экране 2 через прокладку 10 болтами 11 через втулки 12. Наружный экран 13 выполнен из вспененного полистирола. Полистирол защищен от повреждения экраном 14. Крышка 15,закрывающая помольную камеру сверху, имеет звукопоглощающий экран 16. Уплотнение между помольной камерой 1 и крышкой 15 осуществляется прокладкой 17.Установка мокрого помола работает следующим образом.Внутри помольной камеры 1 под действием мелющих шаров и ворошителя происходит интенсивное измельчение порошка в жидкости. При этом в процессе измельчения идут интенсивное тепловое и звуковое излучения на наружную стенку помольной камеры 1, При этом выделившееся тепло отводится за счет воды, подаваемой в пространство водоохлаждающего экрана 2 и от водимой через цапфы 5 и 6.Эффективность теплоотвода повышается за счет желобов 3 и 4, обеспечивающих направление циркуляции воды.Звуковые колебания гасятся экраном 2и звукопоглощающим экраном 13, выпол- ненным из вспененного полистирола.Конструкция установки мокрого помолаобеспечивает повышение эффективности шумоглушителя с интенсивным отводом тепла и повышением долговечности ее ра боты вследствие того, что помольная камера, как генератор звука, изолируется от станины и от наружного шумопоглощающего кожуха. Помольную камеру можно менять по мере износа стенок, а интенсивность охлаждения ее увеличена за счет установки желобов, направляющих поток охлаждающей жидкости.. Самборска Редактор Т. МитейкоЗаказ 6582/8ВНИИПИпо дел113035, МоеФилиал ППП с 11 12 УО ф моиг. 5 Составитель НТехред И. ВерТираж 583Государственногам нзобретеиива, Ж - 35, РПатент, г. Уж Корректор М Подписноеета СССРкрытый наб., д. 4/5л. Проектная комит и от шская род у
