Установка для испытания подшипников качения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

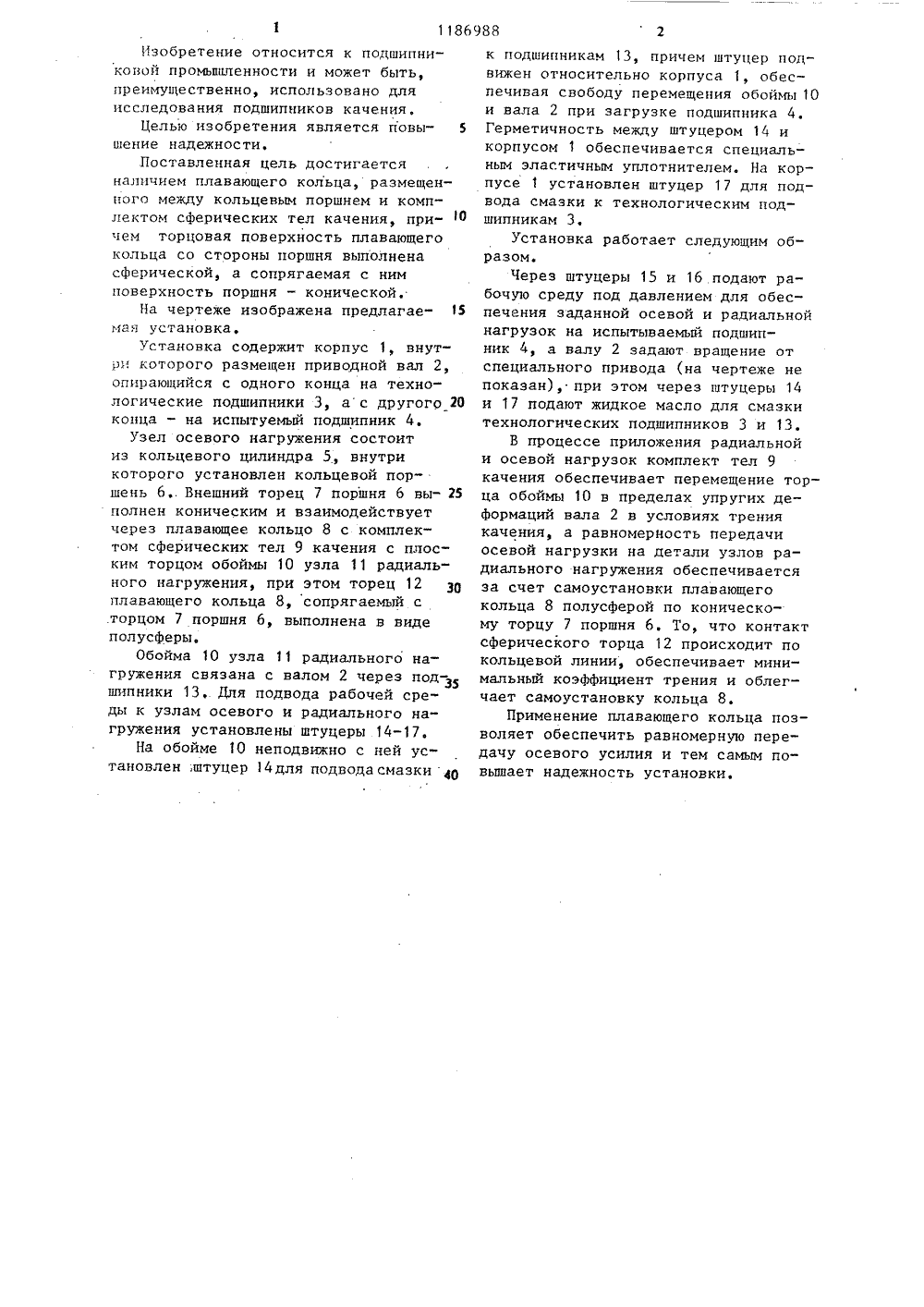

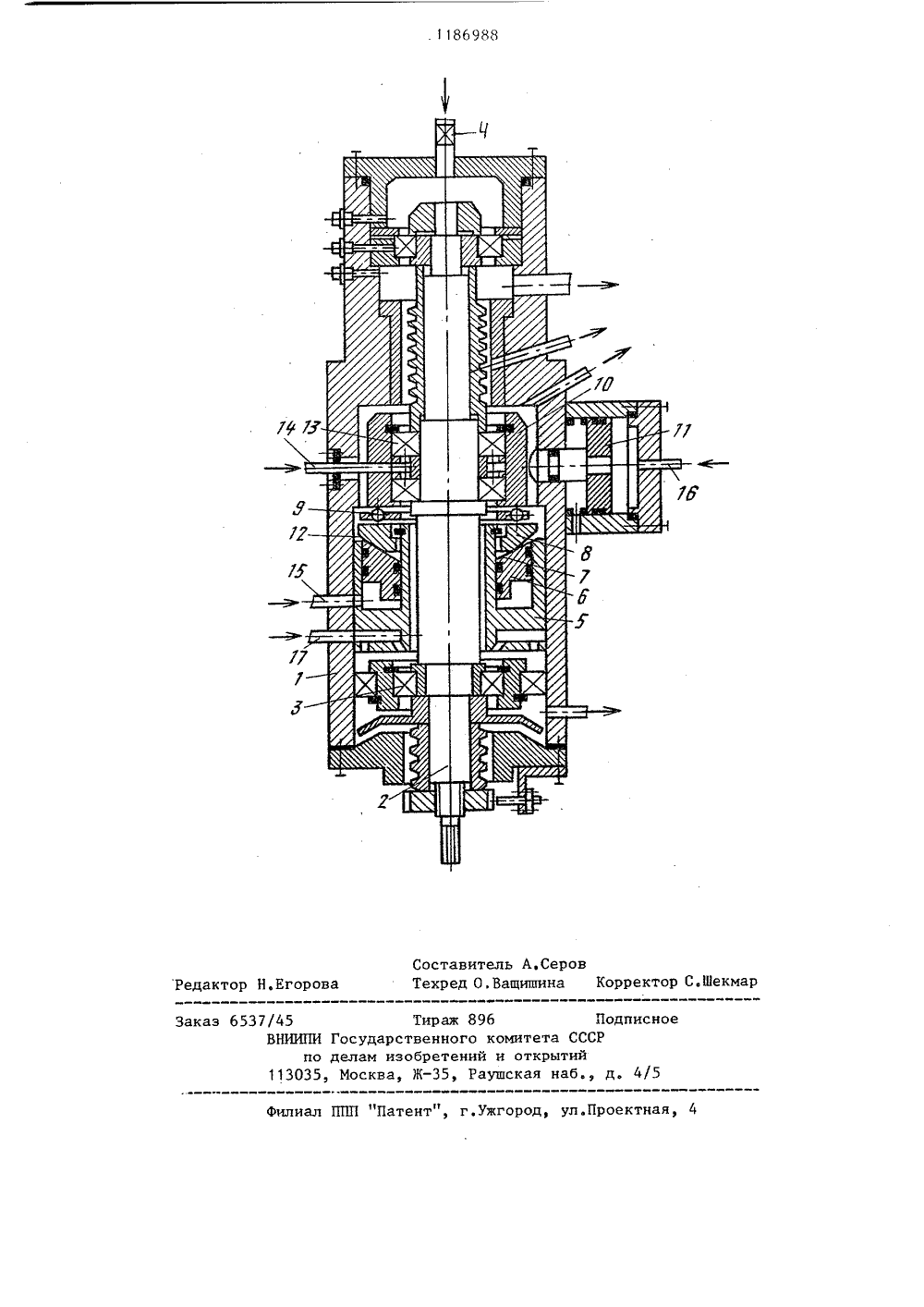

(9 1)4 С 01 М 13/О ПИСАНИЕ ИЗОБРЕТЕНИЯ ЕЛЬСТВУ Н А 8 ТОРСКОМУ СВ(088.8)свидетельство СССР С 01 М 13/04, 1979. ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ(54)(57) 1; УСТАНОВКА ДЛЯ ИСПЫТАНИЯПОДШИПНИКОВ КАЧЕНИЯ, содержащаякорпус, размещенные в корпусе приводной вал с установленными на немиспытуемым и технологическим подшипниками, узел осевого нагружения ввиде кольцевого цилиндра с размещен ным в нем кольцевым поршнем, взаимодействующим с узлом радиального нагружения через комплект сферическихтел качения, и обойму узла радиального нагружения, связанную через подшипники с валом, о т л и ч а ю щ а яс я тем, что, с целью повышения надежности, узел осевого нагруженияснабжен плавающим кольцом, размещенным между кольцевым поршнем и комплектом сферических тел качения,2. Установка по п. 1, о т л ич а ю щ а я с я тем, что торцоваяповерхность плавающего кольца со стороны поршня выполнена сферической,а сопрягаемая с ним поверхность поршня - конической, 1186988Изобретение относится к подшипниковой промьппленности и может быть,преимущественно, использовано дляисследования подшипников качения,Целью изобретения является повышение надежности,Поставленная цель достигаетсяналичием плавающего кольца, размещенного между кольцевым поршнем и комплектом сферических тел качения, причем торцовая поверхность плавающегокольца со стороны поршня выполненасферической, а сопрягаемая с нимповерхность поршня - конической.На чертеже изображена предлагаемая установка.Установка содержит корпус 1, внутри которого размещен приводной вал 2,опирающийся с одного конца на технологические подшипники 3, ас другого 20конца - на испытуемый подшипник 4.Узел осевого нагружения состоитиз кольцевого цилиндра 5, внутрикоторого установлен кольцевой поршень 6,. Внешний торец 7 поршня б выполнен коническим и взаимодействуетчерез плавающее кольцо 8 с комплектом сферических тел 9 качения с плоским торцом обоймы 10 узла 11 радиального нагружения, при этом торец 12 З 0плавающего кольца 8, сопрягаемый с.торцом 7 поршня 6, выполнена в видеполусферы.Обойма 10 узла 11 радиального нагружения связана с валом 2 через под-Зшипники 13. Для подвода рабочей среды к узлам осевого и радиального нагружения установлены штуцеры 14-17.На обойме 10 неподвижно с ней установлен,штуцер 14 для подвода смазки 40 к подшипникам 13, причем штуцер подвижен относительно корпуса 1, обеспечивая свободу перемещения обоймы 10 и вала 2 при загрузке подшипника 4. Герметичность между штуцером 14 и корпусом 1 обеспечивается специальным эластичным уплотнителем. На корпусе 1 установлен штуцер 17 для подвода смазки к технологическим подшипникам 3,Установка работает следующим образом.Через штуцеры 15 и 16 подают рабочую среду под давлением для обеспечения заданной осевой и радиальной нагрузок на испытываемый подшипник 4, а валу 2 задают вращение от специального привода (на чертеже не показан), при этом через штуцеры 14 и 17 подают жидкое масло для смазки технологических подшипников 3 и 13.В процессе приложения радиальной и осевой нагрузок комплект тел 9 качения обеспечивает перемещение торца обоймы 10 в пределах упругих деформаций вала 2 в условиях трения качения, а равномерность передачи осевой нагрузки на детали узлов радиального нагружения обеспечивается за счет самоустановки плавающего кольца 8 полусферой по коническому торцу 7 поршня 6, То, что контакт сферического торца 12 происходит по кольцевой линии, обеспечивает минимальный коэффициент трения и облегчает самоустановку кольца 8.Применение плавающего кольца позволяет обеспечить равномерную передачу осевого усилия и тем самым повьппает надежность установки..1186988- .э Сост Техр сн та СССР крытий 4 11303 ская на оектна или Редактор Н.Егоро з 6537/45ВНИИПИ тель А,Се О.Ващишина Тираж 896 Государственного ко делам изобретений и Москва, Ж, Рауш тент", г.ужгород,Корректор С.Ше
СмотретьЗаявка
3729107, 21.04.1984
ПРЕДПРИЯТИЕ ПЯ Г-6977, КУЙБЫШЕВСКИЙ ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ ИМ. В. В. КУЙБЫШЕВА
СИЛАЕВ БОРИС МИХАЙЛОВИЧ, МОИСЕЕВ ВЯЧЕСЛАВ ГРИГОРЬЕВИЧ, БОБКОВ ВАЛЕНТИН ФЛЕГОНТОВИЧ, МАЛЬЦЕВ МИХАИЛ КАЛИНОВИЧ, МАРИНИН ВЛАДИМИР ПАВЛОВИЧ
МПК / Метки
МПК: G01M 13/04
Метки: испытания, качения, подшипников
Опубликовано: 23.10.1985
Код ссылки
<a href="https://patents.su/3-1186988-ustanovka-dlya-ispytaniya-podshipnikov-kacheniya.html" target="_blank" rel="follow" title="База патентов СССР">Установка для испытания подшипников качения</a>
