Сигнализатор уровня порошкообразных и сыпучих материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

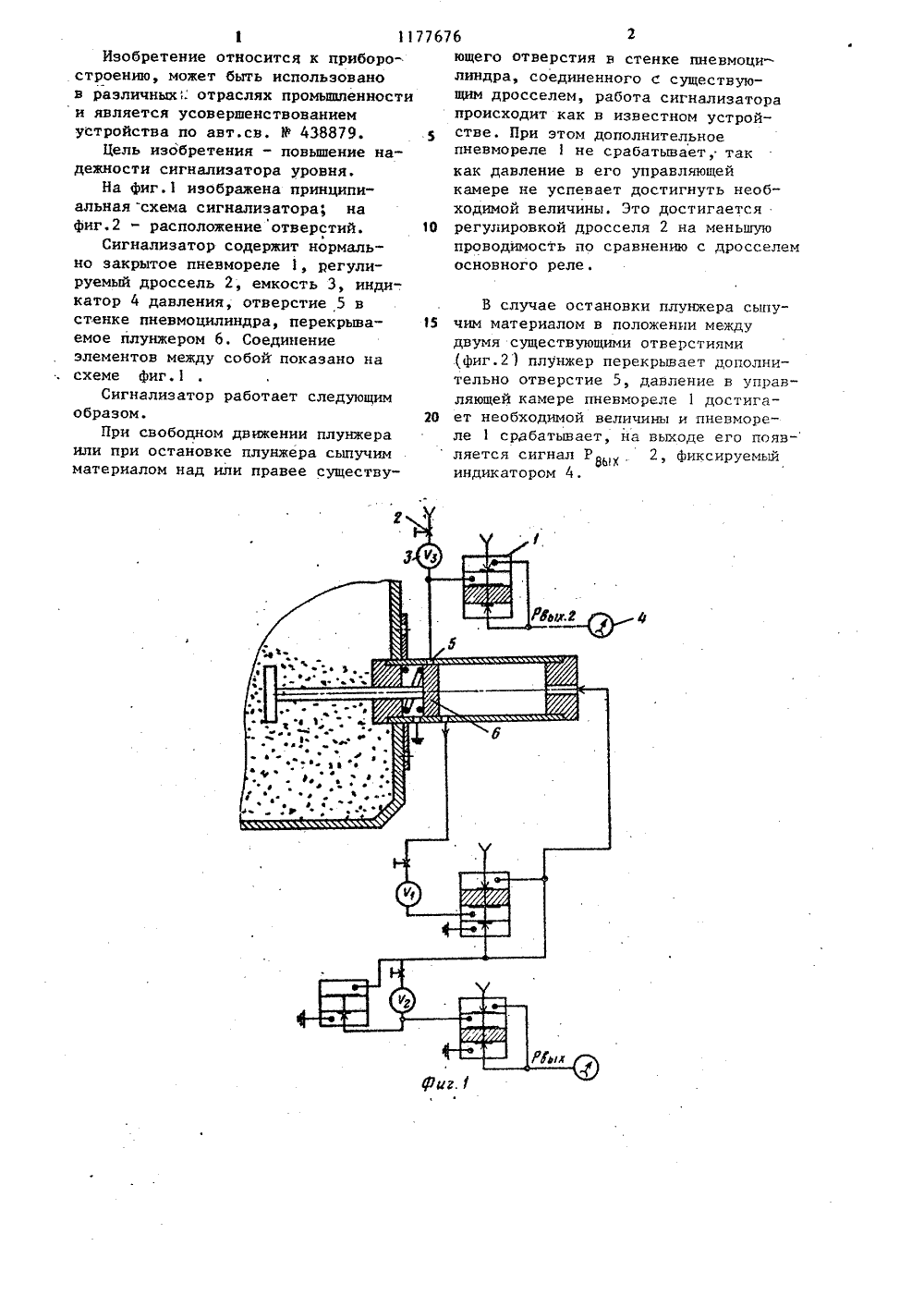

(51)4 С О 1 Г 23/14 ОПИСАНИЕ ИЗОБРЕТК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ.85. Бюл.33езинов, Г.М.Ми н твенное обьеию и проектирооборудований льство СССР3/14, 1972,УРОВНЯМАТЕРИАЛо т л и ПОРОШОВ а СУДАРСТНЕННЫЙ НОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54)(57) СИГНАЛИЗАТСКООБРАЗНЫХ И СЫПУЧИХпо авт.св.438879,ЯО 3 377676 А ю щ и и с я . тем, что, с целью повышения надежности, между двумя основными отверстиями в пневмоцилиндре выполнено дополнительное отверстие, соединенное с управляющей камерой нормально закрытого пневмореле и через последовательно включенные емкость и сопротивление - с источником питания, а выход пневмореле соединен с индикатором давления, причем1 ъ с 1 ) 11 Ъ 1+ с 1, где- межцентровое расстояние1 11Изобретение относится к приборостроению, может быть использовано в различных". отраслях промьппленности и является усовершенствованием устройства по авт.св. В 438879.Цель изобретения - повышение надежности сигнализатора уровня.На фиг.1 изображена принципиальная схема сигнализатора; на фиг.2 - расположение отверстий.1Сигнализатор содержит нормально закрытое пневмореле 1, регулируемый дроссель 2, емкость 3, инди-. катор 4 давления, отверстие 5 в стенке пневмоцилиндра, перекрываемое плуижером 6. Соединение элементов между собой показано на схеме фиг.Сигнализатор работает следующим образом.При свободном движении плунжера или при остановке плунжера сыпучим материалом над или правее существу 77676ющего отверстия в стенке пневмоцилиндра, соединенного с существующим дросселем, работа сигнализаторапроисходит как в известном устройстве. При этом дополнительноепневмореле 1 не срабатывает, таккак давление в его управляющейкамере не успевает достигнуть необходимой величины, Это достигается 10 регулировкой дросселя 2 на меньшуюпроводимость по сравнению с дросселемосновного реле. В случае остановки плунжера сыпу чим материалом в положении междудвумя существующими отверстиямифиг.2 ) плунжер перекрывает дополнительно отверстие 5, давление в управляющей камере пневмореле 1 достига ет необходимой величины и пневмореле 1 срабатывает, на выходе его появ-ляется сигнал Р2, фиксируемыйиндикатором 4.
СмотретьЗаявка
3622278, 13.07.1983
НАУЧНО-ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ ПО ИССЛЕДОВАНИЮ И ПРОЕКТИРОВАНИЮ ЭНЕРГЕТИЧЕСКОГО ОБОРУДОВАНИЯ ИМ. И. И. ПОЛЗУНОВА

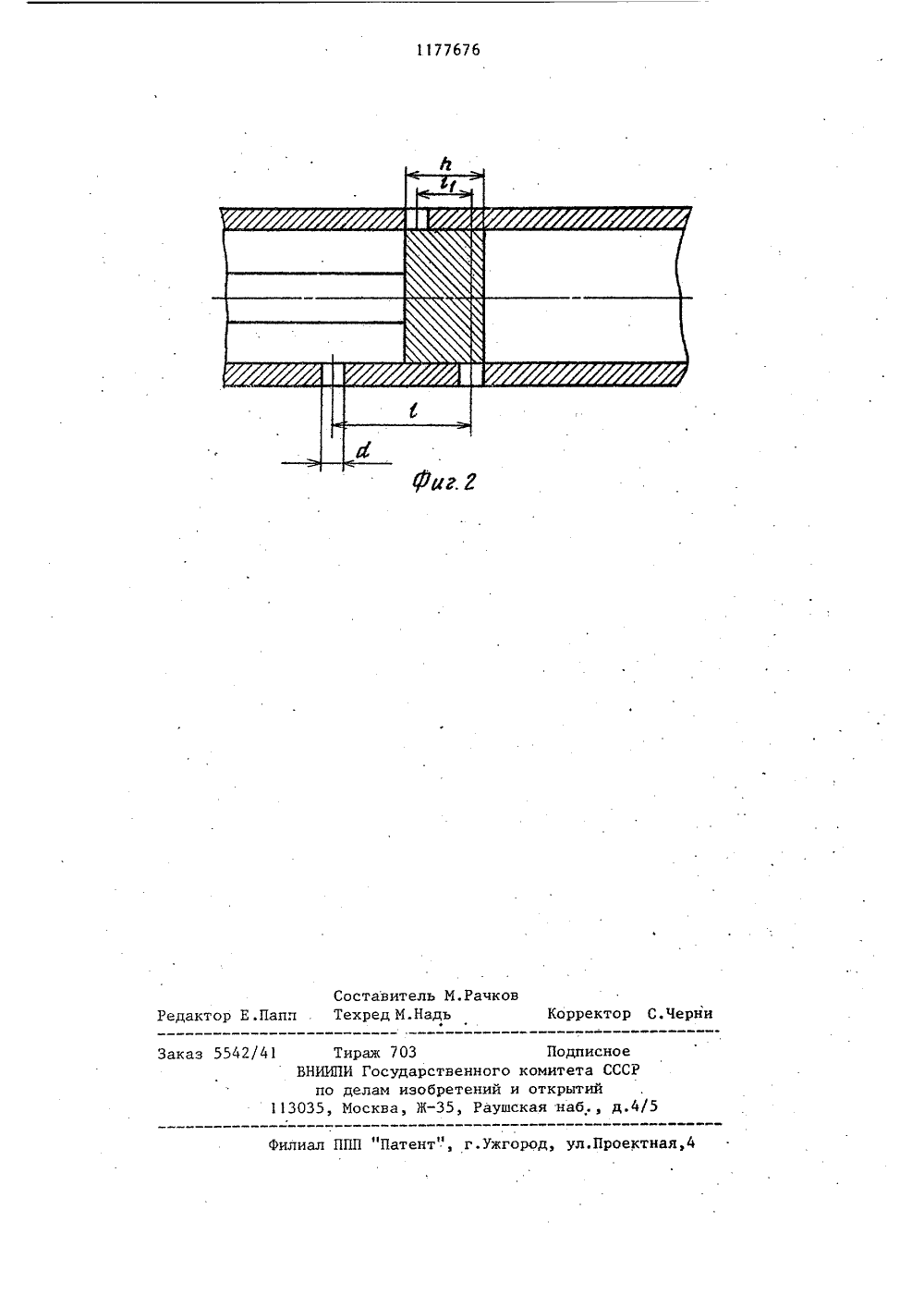

БЕЗИНОВ ВИКТОР ЯКОВЛЕВИЧ, МИНАСЯН ГЕОРГИЙ МИХАЙЛОВИЧ, ПРУС ЕВГЕНИЙ ЯКОВЛЕВИЧ
МПК / Метки
МПК: G01F 23/14
Метки: порошкообразных, сигнализатор, сыпучих, уровня
Опубликовано: 07.09.1985
Код ссылки
