Способ диагностики асимметрии функции громкости при тугоухости
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

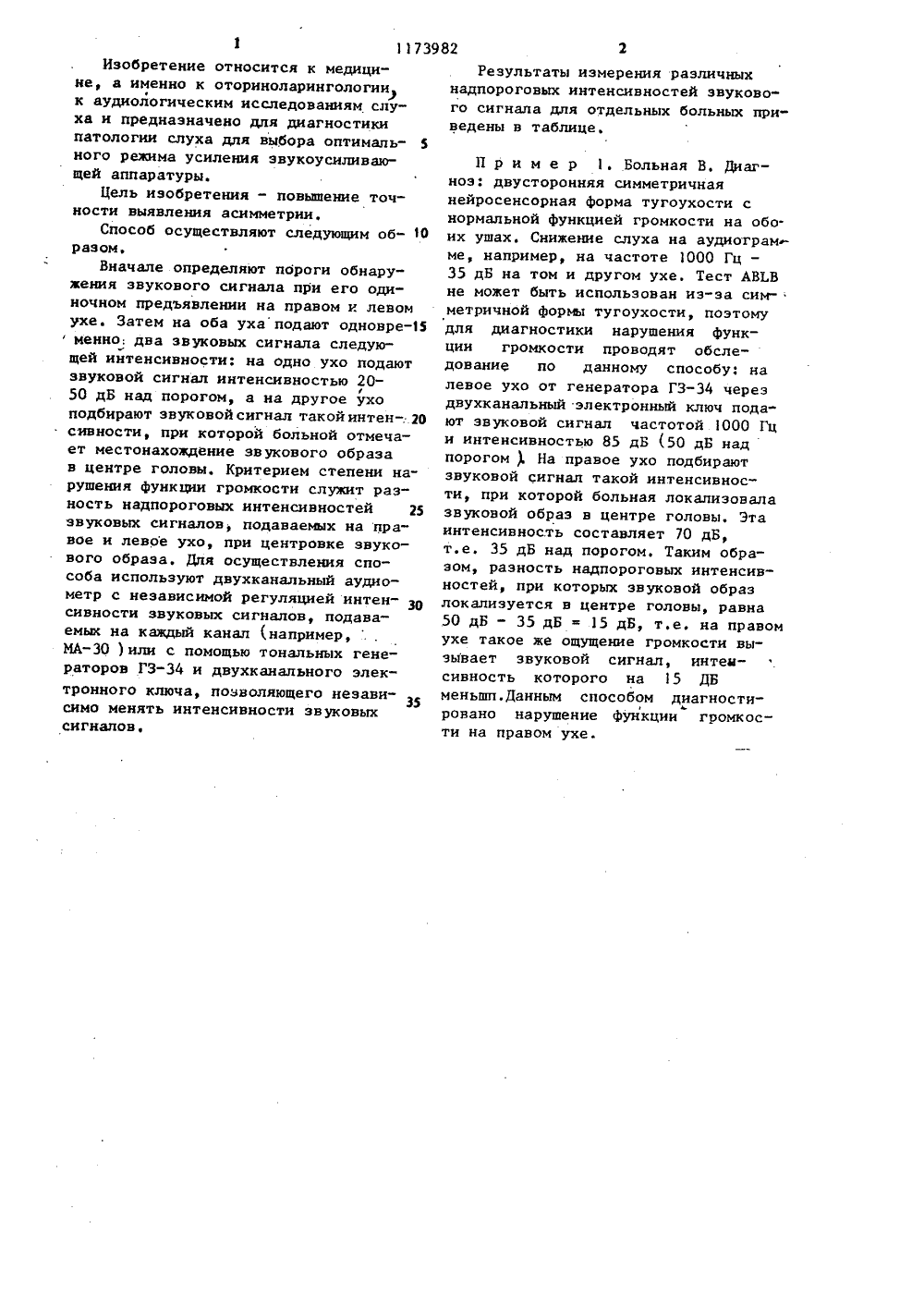

:ссизшицжиикРЕСПУБЛИН ц 4 А 6 ТЕТ СССР ОТНРЫТИЙ 0 НИ ТЕН ЬСТВ 1 цаг 1 опсЫеагоду, 1971,ГОСУДАРСТВЕННЫЙ НО ПО ДЕЛАМ ИЗОБРЕТЕНИ Н АВТОРСНОМУ СЗИДЕТ(7) 1-й Ленинградский ордена Трвого Красного Знамени медицинскиинститут им. И.П,Павлова(56) Оюепв. Ащ 1 о 1 о 81 е ЕчаЫ сосЫеаг чегвив Кеггосо1 евхопв. - Асга ого 1 агупо 1Бирр 1, р, 283. 801173982 А(54)(57) СПОСОБ ДИАГНОСТИКИ АСИММЕТРИИ ФУНКЦИИ ГРОМКОСТИ ПРИ ТУГОУХОСТИпутем подачи на оба уха звуковыхсигналов, о т л и ч а ю щ и й с ятем, что, с целью повышения точностивыявления асимметрии, звуковые сигналы на оба уха подают одновременно, причем на одно ухо подают сигнал на 20-50 дБ выше порога слуха, ана другое ухо подают надпороговый сигнал до значения, при котором звук локализуется в центре головы, и при разности надпороговых интенсивностейбольше 4 дБ диагностируют асимметриюфункции громкости.Изобретение относится к медицине, а именно к оториноларингологиик аудиологическим исследованиям слуха и предназначено для диагностикипатологии слуха для выбора оптимапьного режима усиления звукоусиливающей аппаратуры.Цель изобретения - повышение точности выявления асимметрии,Способ осуществляют следующим образом.Вначале определяют пороги обнаружения звукового сигнала при его оди"ночном предъявлении на правом и левомухе. Затем на оба уха подают одновременно, два звуковых сигнала следующей интенсивности: на одно ухо подаютзвуковой сигнал интенсивностью 20 Ф50 дБ над порогом, а на другое ухоподбирают звуковойсигнал такойинтенсивности, при которой больной отмечает местонахождение звукового образав центре головы. Критерием степени нарушения функции громкости служит разность надпороговых интенсивностей 2 Ззвуковых сигналов, подаваемых на правое и левое ухо, при центровке звукового образа, Для осуществления способа используют двухканальный аудиометр с независимой регуляцией интен- Осивности звуковых сигналов, подаваемых на каждый канал например,ИА) или с помощью тональных генераторов ГЗи двухканального электронного ключа, позволяющего независимо менять интенсивности звуковых сигналов. Результаты измерения различных надпороговых интенсивностей звукового сигнала для отдельных больных приведены в таблице,П р и м е р 1. Больная В. Диагноз: двусторонняя симметричная нейросенсорная форма тугоухости с нормальной функцией громкости на обоих ушах. Снижение слуха на аудиограмме, например, на частоте 1000 Гц - 35 дБ на том и другом ухе. Тест АВИВ не может быть использован иэ-за симметричной формы тугоухости, поэтому для диагностики нарушения функции громкости проводят обследование по данному способу: на левое ухо от генератора ГЗчерез двухканальный электронный ключ подают звуковой сигнал частотой 1000 Гц и интенсивностью 85 дБ (50 дБ надпорогомНа правое ухо подбирают звуковой сигнал такой интенсивности, при которой больная локализовала звуковой образ в центре головы. Эта интенсивность составляет 70 дБ, т.е, 35 дБ над порогом. Таким образом, разность надпороговых интенсивностей, при которых звуковой образ локализуется в центре головы, равна 50 дБ - 35 дБ15 дБ, т.е. на правом ухе такое же ощущение громкости вызывает звуковой сигнал, интеысивность которого на 15 ДБ меньшп.Данным способом диагностировано нарушение функции громкости на правом ухе.1173982 Разность фИО Дн аг ноз надпороговых интенсивнос тей,подаваемых на ,правое и левое ухо,дБ Правоеухо Левое Правое ухо Левое ухо ухо абсолютноеэначеабсолютноезначе над порогом над порогом 17 Больная Г, 8) 52 101 20 89 37 Преобладаниенарушенияфункциигромкости направом ухе Одинаковая степень наБольная ф. 73 75 103 30 105 30 0 43 Больной Н. 51 47 101 50 90 Составитель В,ЧистяковТехред С.Мигунова Корректор Л.Бескид Редактор Е.Лушникова Заказ 5088/3 Тираж 722ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 Подписное филиал ППП "Патент", г,ужгород, ул.Проектная, 4 Порог сльппимости на исследуемой частоте дБ Интенсивности, при которых центрируется звуковой сигнал, дБ рушенияфункции громкости на обоих ушах Преобладаниенарушенияфункциигромкостина левомухе
СмотретьЗаявка
3608618, 16.04.1983
1-Й ЛЕНИНГРАДСКИЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ МЕДИЦИНСКИЙ ИНСТИТУТ ИМ. И. П. ПАВЛОВА
МАЛЬЦЕВА НАТАЛИЯ ВАСИЛЬЕВНА, МУРАВЬЕВА КИМА АЛЕКСАНДРОВНА
МПК / Метки
МПК: A61B 5/12
Метки: асимметрии, громкости, диагностики, тугоухости, функции
Опубликовано: 23.08.1985
Код ссылки
<a href="https://patents.su/3-1173982-sposob-diagnostiki-asimmetrii-funkcii-gromkosti-pri-tugoukhosti.html" target="_blank" rel="follow" title="База патентов СССР">Способ диагностики асимметрии функции громкости при тугоухости</a>
