Приспособление к ткацкому станку для протаскивания основы на двойную длину бахромы при выработке, например, головных платков
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

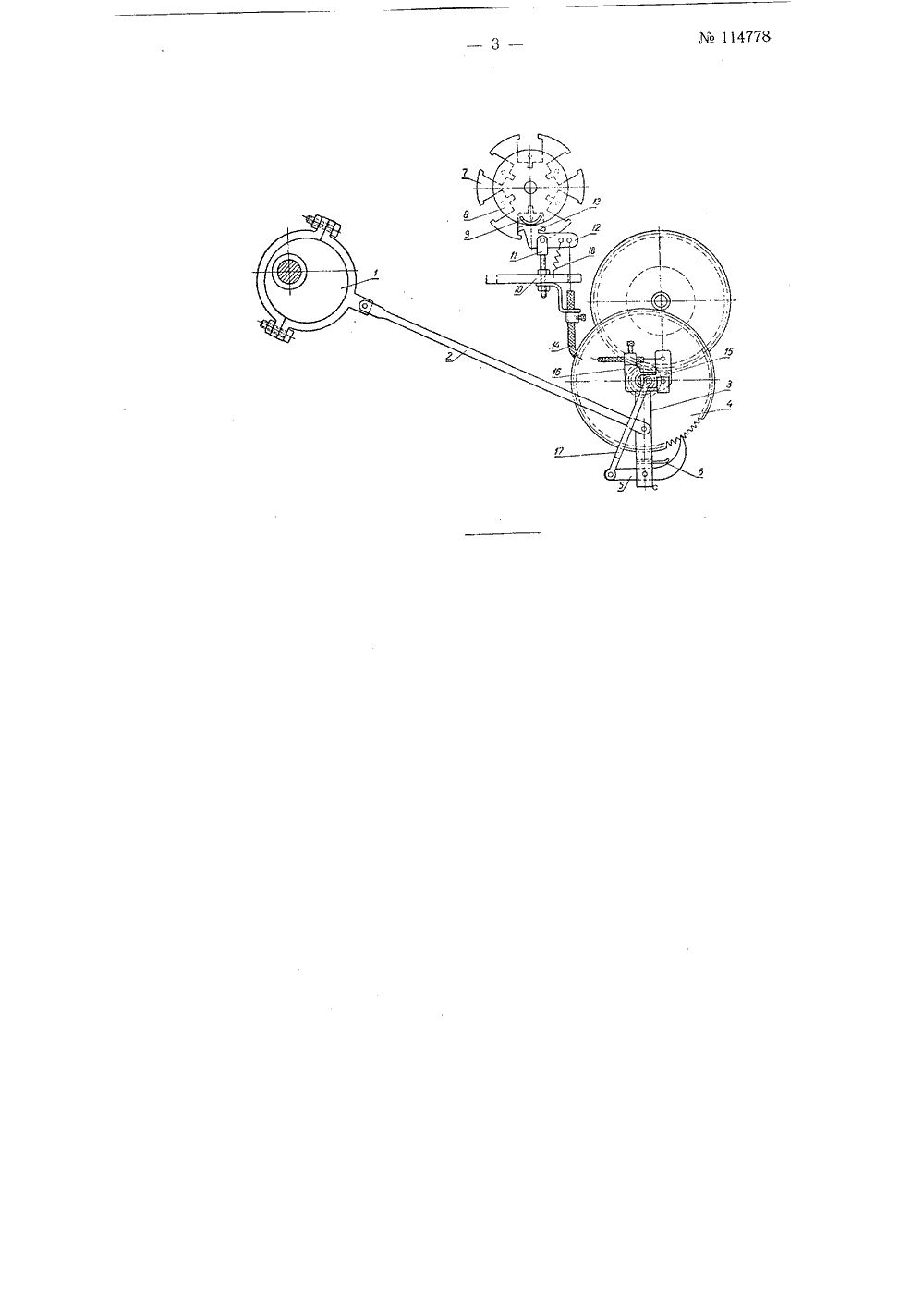

, А. Петров и Ю. А. КолпаковОБЛЕНИЕ К ТКАЛКОАНИЯ ОСНОВЫ НААБОТКЕ, НАПРИМЕР МУ СТАНКУДВОЙНУЮ ДЛИНУГОЛОВНЫХ ПЛАТКО ПРИСПОС ДЛЯ ПРОТАСКИВ ХРОМЫ ПРИ ВЫР ений и открытий нваря 1958 г. за Ка 589129 в Комитет по делам изо при Совете Министров СССР аяв Известно приспособление к основы на двойную длину бахром платков, включающее в себя в приводом станка собачку, периоди привода товарного валика.Описываемое приспособление использовано на ткацких станка челноков. кивания ловных щаемую стерней ткацкому станку для прота ы при выработке, например г звратно-поступательно перем чески взаимодействующую с ш бытьсмень в отличие от известного мож с револьверным механизморабане едством чкой. ободно н ином ом ом Для этого приспособление снабжено закрепленным на ба револьверного механизма кулачком, взаимодействующим поср рычага, боуденовского шнура, передаточного рычага и тяги с собаСобачка подпружинена и шарнирно монтирована на рычаге, св установленном на оси шестерни привода товарного валика и соеди е с шатуном, взаимодействующим с эксцентриком, закрепленным на коленчатом валу станка.На чертеже изображена схема приспособления,На коленчатом валу ткацкого станка закреплен эксцентрик 1, соединенный с шатуном 2, связанным с рычагом 3, свободно установленным и качающимся на оси шестерни 4 привода товарного валика. На нижнем конце рычага 3 шарнирно укреплена собачка 5, отклоняемая от шестерни 4 пружиной б, прикрепленной одним концом к этому рычагу.Сцепление собачки 5 с шестерней 4 осуществляется от картона револьверного механизма смены челноков, Конечные три карты в картоне предназначены для запасного челночного ящика револьверного барабана 7, в котором помещен дополнительный челнок. На барабане 7 по средством поворотного фонарика 8 закреплен кулачок 9, а в направляющей вилке 10 поворотных крючков укреплен кронштейн 11, на котор шарнирно установлен подпружиненный рычаг 12, имеющий на одн114778конце сектор 18, взаимодействующий с кулачком 9. Другой конец рычага 12 боуденовским шнуром 14 соединен с передаточным рычагом 15, свободно качающимся на кронштейне 1 б, установленном на оси шестерни 4 рядом с рычагом 3. Передаточный рычаг 15 связан с тягой 17, конец которой соединен с концом собачки 5.При доработке головного платка на картонную призму укладывается карта запасного ящика. При повороте барабана 7 кулачок 9 нажимает на сектор И, в результате чего рычаг 12 поворачивается против часовой стрелки на определенный угол, а собачка 5 сцепляется с шестерней 4. Товарный валик получает вращение и протаскивает основу на двойную длину бахромы (на длину бахромы двух смежных головных платков).После протаскивания основы на призму укладывается первая карта картона, поворачивающая барабан 7 на рабочий ящик. В это время кулачок 9 освобождает сектор 13 рычага 12, который под действием пружины 18 занимает начальное положение, а собачка 5 под действием пружины б расцепляется с шестерней 4.П р едм ет изобретения1. Приспособление к ткацкому станку для протаскивания основы на двойную длину бахромы при выработке, например головных платков, включающее в себя возвратно-поступательно перемещаемую приводом станка собачку, периодически взаимодействующую с шестерней привода товарного валика, о т л и ч а ю щ е е с я тем, что, с целью его использования на ткацких станках с револьверным механизмом смены челноков, оно снабжено закрепленным на барабане револьверного механизма кулачком, взаимодействующим посредством рычага, боуденовского шнура, передаточного рычага и тяги с собачкой.2. Форма выполнения приспособления по п. 1, о тл и ч а ю щ а я с я тем, что собачка подпружинена и шарнирно монтирована на рычаге, свободно установленном на оси шестерни привода товарного валика и соединенном с шатуном, взаимодействующим с эксцентриком, закрепленным на коленчатом валу станка,114778
СмотретьЗаявка
589129, 02.01.1958
Колпаков Ю. А, Петров Б. А
МПК / Метки
МПК: D03J 1/10
Метки: бахромы, выработке, головных, двойную, длину, например, основы, платков, протаскивания, станку, ткацкому
Опубликовано: 01.01.1958
