Рифленый лист

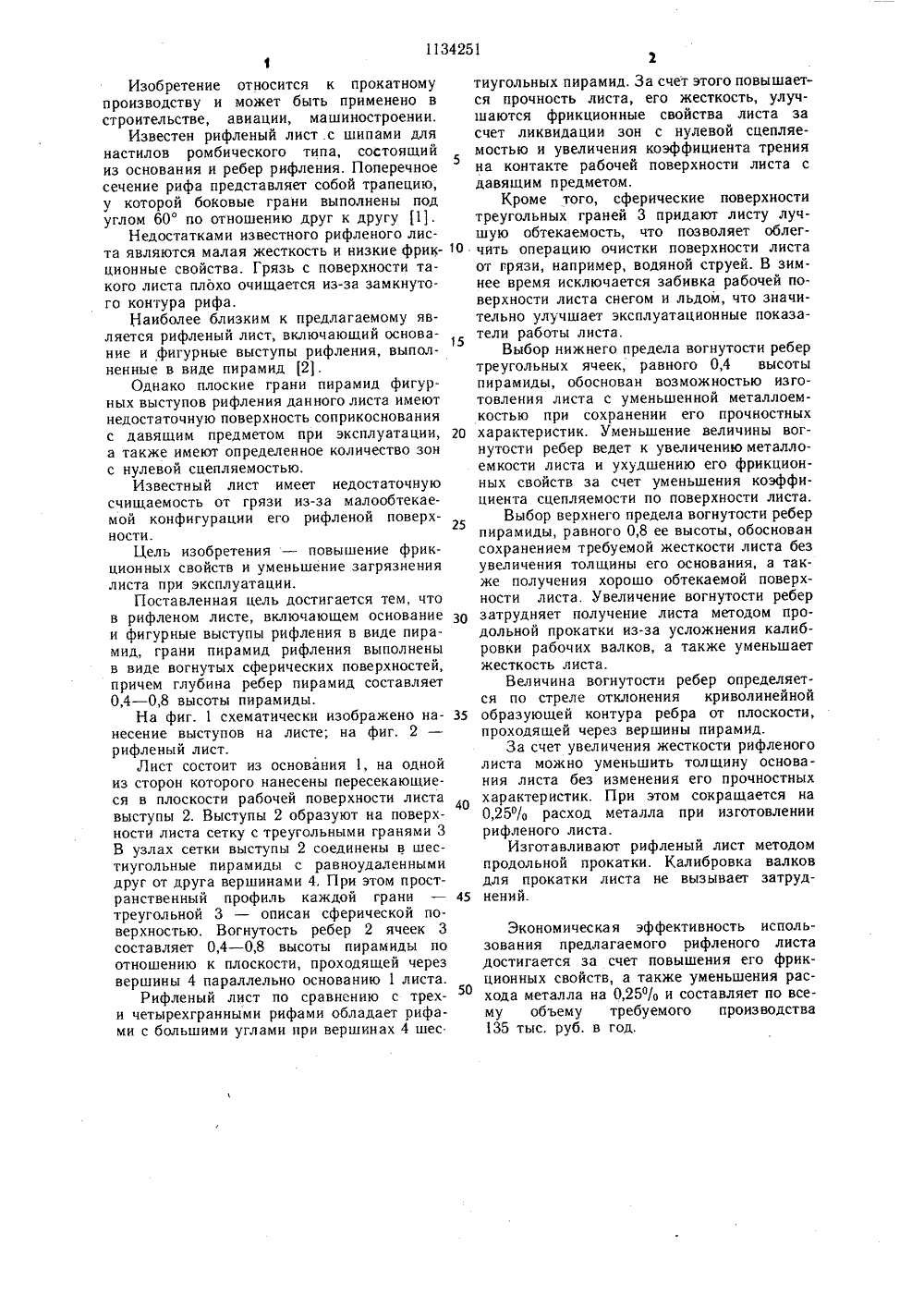

СОВЕТСКИХ 34251 9) (11) ОЦИАЛИСТИЧРЕСПУБЛИН 151) В 2 САНИЕ ИЗОБРЕТЕНИЯ убев, . Говогости М ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИИ ВТОРСКОМУ СВИДЕТЕПЬСТ(71) Днепропетровский ордена ТрудКрасного Знамени металлургический итут им. Л. И. Бреж нева(54) (57) РИФЛЕНЫЙ ЛИСТ, вклю основание и фигурные выступы риф виде пирамид, отличающийся тем целью повышения фрикционных и уменьшения загрязнения листа п луатации, грани пирамид рифления нены в виде вогнутых сферических ностей, причем глубина ребер пира тавляет 0,4 - 0,8 высоты пирамиды. ающии ления в что, с свойств и эксп- выпол- поверхид сос 1134251Изобретение относится к прокатному производству и может быть применено в строительстве, авиации, машиностроении.Известен рифленый лист.с шипами для настилов ром бического типа, состоящий из основания и ребер рифления. Поперечное сечение рифа представляет собой трапецию, у которой боковые грани выполнены под углом 60 по отношению друг к другу 11.Недостатками известного рифленого листа являются малая жесткость и низкие фрикционные свойства. Грязь с поверхности такого листа плохо очищается из-за замкнутого контура рифа,Наиболее близким к предлагаемому является рифленый лист, включающий основание и фигурные выступы рифления, выполненные в виде пирамид 21.Однако плоские грани пирамид фигурных выступов рифления данного листа имеют недостаточную поверхность соприкоснования с давящим предметом при эксплуатации, а также имеют определенное количество зон с нулевой сцепляемостью.Известный лист имеет недостаточную счищаемость от грязи из-за малообтекаемой конфигурации его рифленой поверхности.Цель изобретения - повышение фрикционных свойств и уменьшение загрязнения листа при эксплуатации.Поставленная цель достигается тем, что в рифленом листе, включающем основание и фигурные выступы рифления в виде пирамид, грани пирамид рифления выполнены в виде вогнутых сферических поверхностеЙ, причем глубина ребер пирамид составляет 0,4 - 0,8 высоты пирамиды.На фиг. 1 схематически изображено нанесение выступов на листе; на фиг. 2 рифленый лист.Лист состоит из основания 1, на одной из сторон которого нанесены пересекающиеся в плоскости рабочей поверхности листа выступы 2. Выступы 2 образуют на поверхности листа сетку с треугольными гранями 3 В узлах сетки выступы 2 соединены в шестиугольные пирамиды с равноудаленным и друг от друга вершинами 4. При этом пространственный профиль каждой грани треугольной 3 - описан сферической поверхностью. Вогнутость ребер 2 ячеек 3 составляет 0,4 - 0,8 высоты пирамиды по отношению к плоскости, проходящей через вершины 4 параллельно основанию 1 листа.Рифленый лист по сравнению с трехи четырехгранными рифами обладает рифами с большими углами при вершинах 4 шесшую обтекаемость, что позволяет облег 1 О чить операцию очистки поверхности листа 5 50 20 25 ЗО 35 40 45 тиугольных пирамид, За счет этого повышается прочность листа, его жесткость, улучшаются фрикционные свойства листа за счет ликвидации зон с нулевой сцепляемостью и увеличения коэффициента трения на контакте рабочей поверхности листа с давящим предметом.Кроме того, сферические поверхности треугольных граней 3 придают листу лучот грязи, например, водяной струей. В зимнее время исключается забивка рабочей поверхности листа снегом и льдом, что значительно улучшает эксплуатационные показатели работы листа.Выбор нижнего предела вогнутости ребер треугольных ячеек, равного 0,4 высоты пирамиды, обоснован возможностью изготовления листа с уменьшенной металлоемкостью при сохранении его прочностных характеристик. Уменьшение величины вогнутости ребер ведет к увеличению металло- емкости листа и ухудшению его фрикционных свойств за счет уменьшения коэффициента сцепляемости по поверхности листа,Выбор верхнего предела вогнутости ребер пирамиды, равного 0,8 ее высоты, обоснован сохранением требуемой жесткости листа без увеличения толщины его основания, а также получения хорошо обтекаемой поверхности листа, Увеличение вогнутости ребер затрудняет получение листа методом продольной прокатки из-за усложнения калибровки рабочих валков, а также уменьшает жесткость листа.Величина вогнутости ребер определяется по стреле отклонения криволинейной образующей контура ребра от плоскости, проходящей через вершины пирамид.За счет увеличения жесткости рифленого листа можно уменьшить толщину основания листа без изменения его прочностных характеристик. При этом сокращается на 0,25/О расход металла при изготовлении рифленого листа.Изготавливают рифленый лист методом продольной прокатки. Калибровка валков для прокатки листа не вызывает затруднений. Экономическа я эффективность использования предлагаемого рифленого листа достигается за счет повышения его фрикционных свойств, а также уменьшения расхода металла на 0,25 О/О и составляет по всему объему требуемого производства 135 тыс. руб. в год.
