Регулятор уровня верхнего бьефа

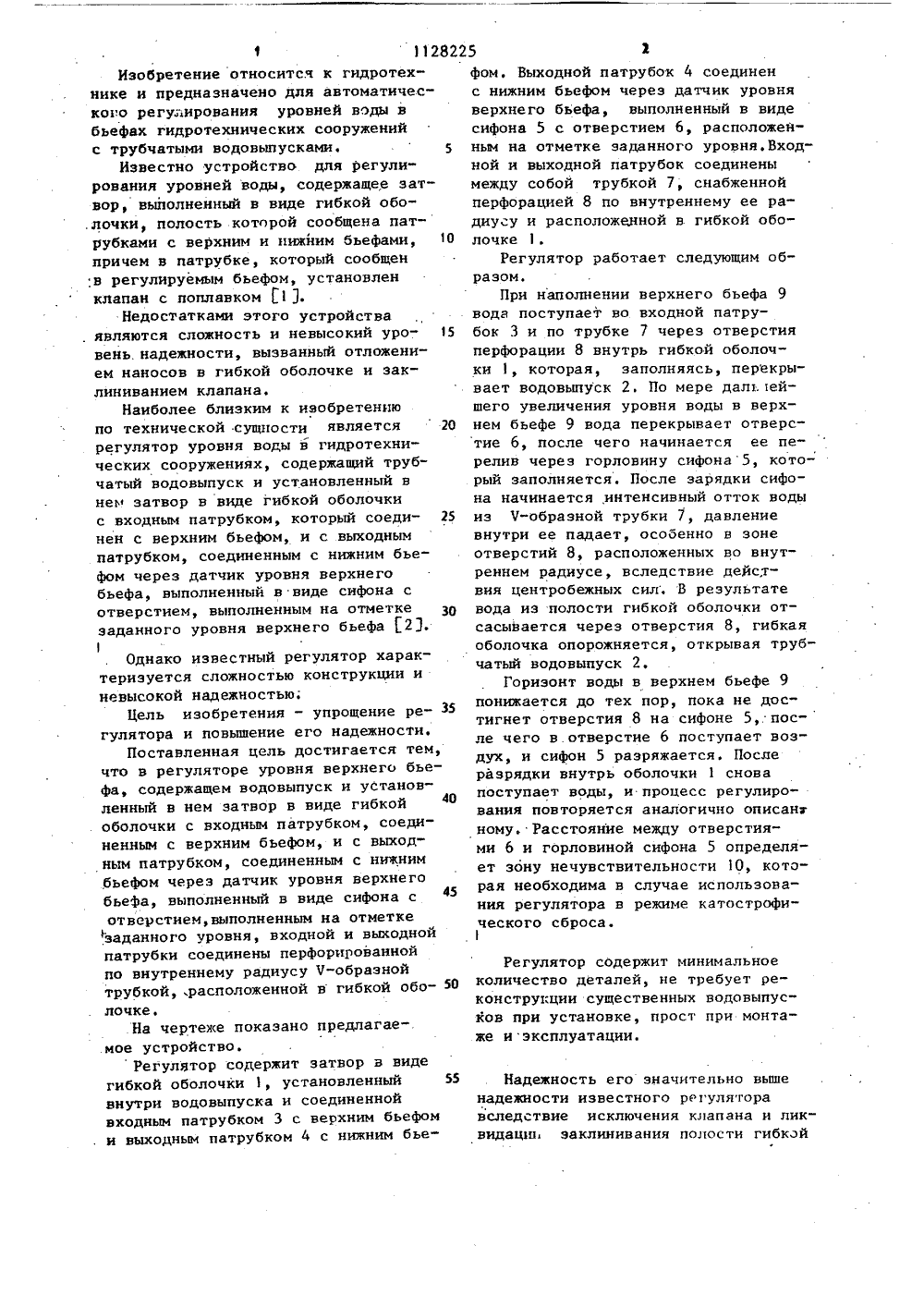

112822 1Изобретение относится к гидротехнике и предназначено для автоматического регулирования уровней воды вбьефах гидротехнических сооруженийс трубчатыми водовыпусками,Известно устройство для регулирования уровней воды, содержащее затвор, выполненный в виде гибкой обо.лочки, полость которой сообщена патрубками с верхним и нижним бьефами, 10причем в патрубке, который сообщенв регулируемым бьефом, установленклапан с поплавком 1.1 ),Недостатками этого устройства. являются сложность и невысокий уровень. надежности, вызванный отложением наносов в гибкой оболочке и заклиниванием клапана,Наиболее близким к изобретениюпо технической сущности является20регулятор уровня воды в гидротехнических сооружениях, содержащий трубчатый водовыпуск и установленный внем затвор в виде гибкой оболочкис входным патрубком, который соединен с верхним бьефом, и с выходнымпатрубком, соединенным с нижним бьефом через датчик уровня верхнегобьефа, выполненный в виде сифона сотверстием, выполненным на отметке З 0заданного уровня верхнего бьефа 1 2).Однако известный регулятор характеризуется сложностью конструкции иневысокой надежностью;Цель изобретения - упрощение ре- З 5гулятора и повышение его надежности.Поставленная цель достигается тем,что в регуляторе уровня верхнего бьефа, содержащем водовыпуск и установленный в нем затвор в виде гибкой40оболочки с входным патрубком, соединенным с верхним бьефом, и с выходным патрубком, соединенным с нижним,бьефом через датчик уровня верхнегобьерна, выполненный в виде сифона с45отверстием, выполненным на отметкезаданного уровня, входной и выходнойпатрубки соединены перфорированнойпо внутреннему радиусу Ч-образнойтрубкойрасположенной в гибкой оболочке,На чертеже показано предлагае"..мое устройство.Регулятор содержит затвор в видегибкой оболочки 1, установленный 55внутри водовыпуска и соединеннойвходным патрубком 3 с верхним бьефоми выходным патрубком 4 с нижним бье 5 2фом. Выходной патрубок 4 соединен с нижним бьефом через датчик уровня верхнего бьефа, выполненный в виде сифона 5 с отверстием 6, расположенным на отметке заданного уровня. Входной и выходной патрубок соединены между собой трубкой 7, снабженной перфорацией 8 по внутреннему ее радиусу и расположеНной в гибкой оболочке 1.Регулятор работает следующим образом.При наполнении верхнего бьефа 9 вода поступает во входной патрубок 3 и по трубке 7 через отверстия перфорации 8 внутрь гибкой оболочки 1, которая, заполняясь, перекрывает водовыпуск 2. По мере даль ейшего увеличения уровня воды в верхнем бьефе 9 вода перекрывает отверстие 6, после чего начинается ее перелив через горловину сифона 5, который заполняется. После зарядки сифона начинается интенсивный отток воды иэ 7-образной трубки 7, давление внутри ее падает, особенно в зоне отверстий 8, расположенных во внутреннем радиусе, вследствие действия центробежных сил. В результате вода из полости гибкой оболочки отсасыйается через отверстия 8, гибкая оболочка опорожняется, открывая трубчатый водовыпуск 2.Горизонт воды в верхнем бьефе 9 понижается до тех пор, пока не дос" тигнет отверстия 8 на сифоне 5,. пос-ле чего в.отверстие 6 поступает воздух, и сифон 5 разряжается, После разрядки внутрь оболочки 1 снова поступает воды, и процесс регулирования повторяется аналогично описант ному. Расстояние между отверстиями 6 и горловиной сифона 5 определяет зону нечувствительности 10, которая необходима в случае использования регулятора в режиме катострофического сброса.Регулятор содержит минимальное количество деталей, не требует реконструкции существенных водовыпусков при установке, прост при монтаже и эксплуатации. Надежность его значительно выше надежности известного регулятора вследствие исключения клапана и ликвидацш. заклинивания полости гибкойСоставитель Т.Задворная Корректор М.Максимишинец Техред М.Кузьма Редактор Р,Цицика Заказ 9029/35 Тираж 841 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д.4/5Подписное Филиал ППП "Патент", г.ужгород, ул.Проектная, 4 3 1128225 4оболочки из-за уменьшенного поступ- разной трубки. Стоимость предлагаеления наносов и их отсоса через от- мого регулятора в несколько раз мень" верстия на внутреннем радиусе Ч-об- ше стоимости известных устройств.
