Формирователь радиоимпульсов

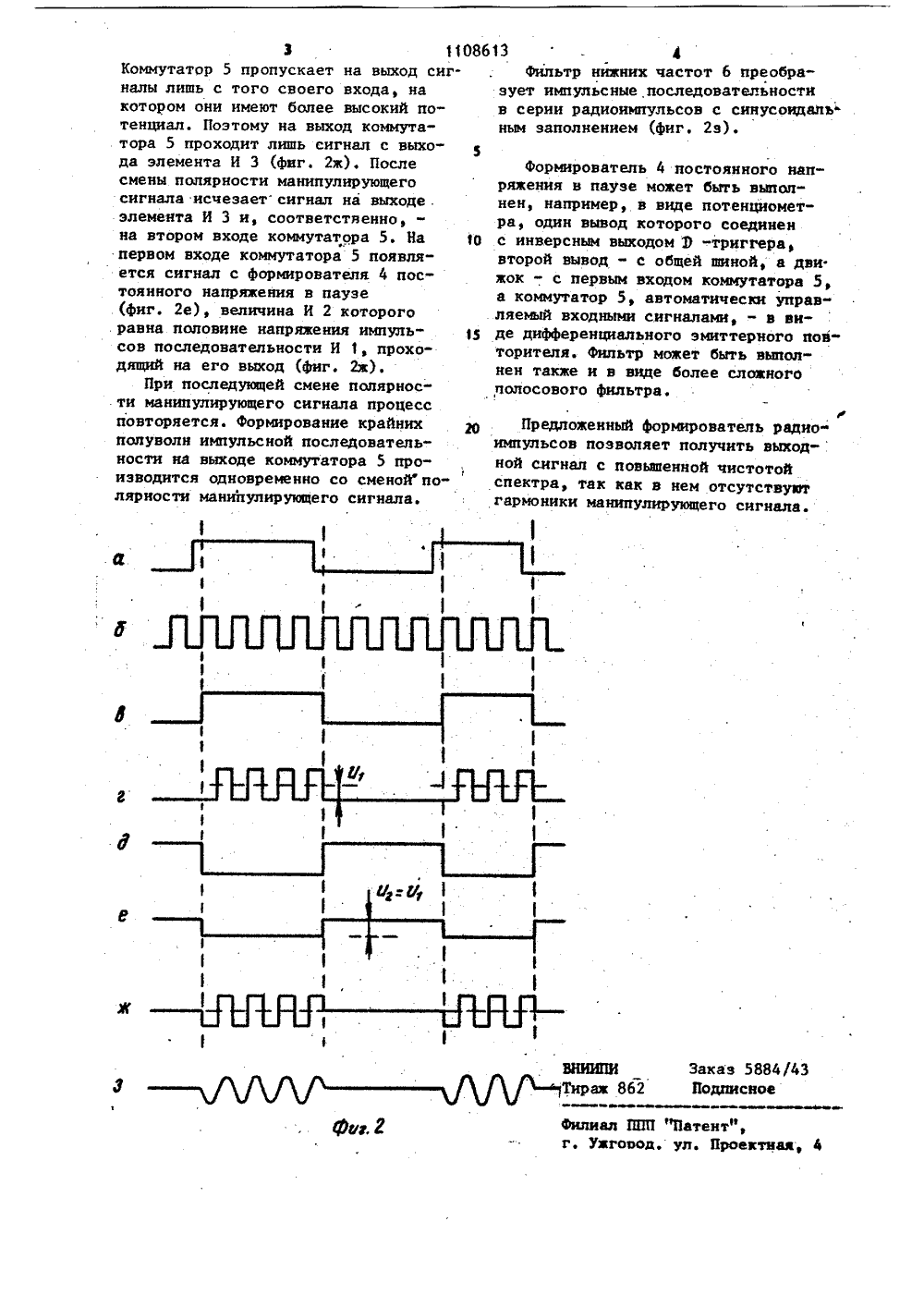

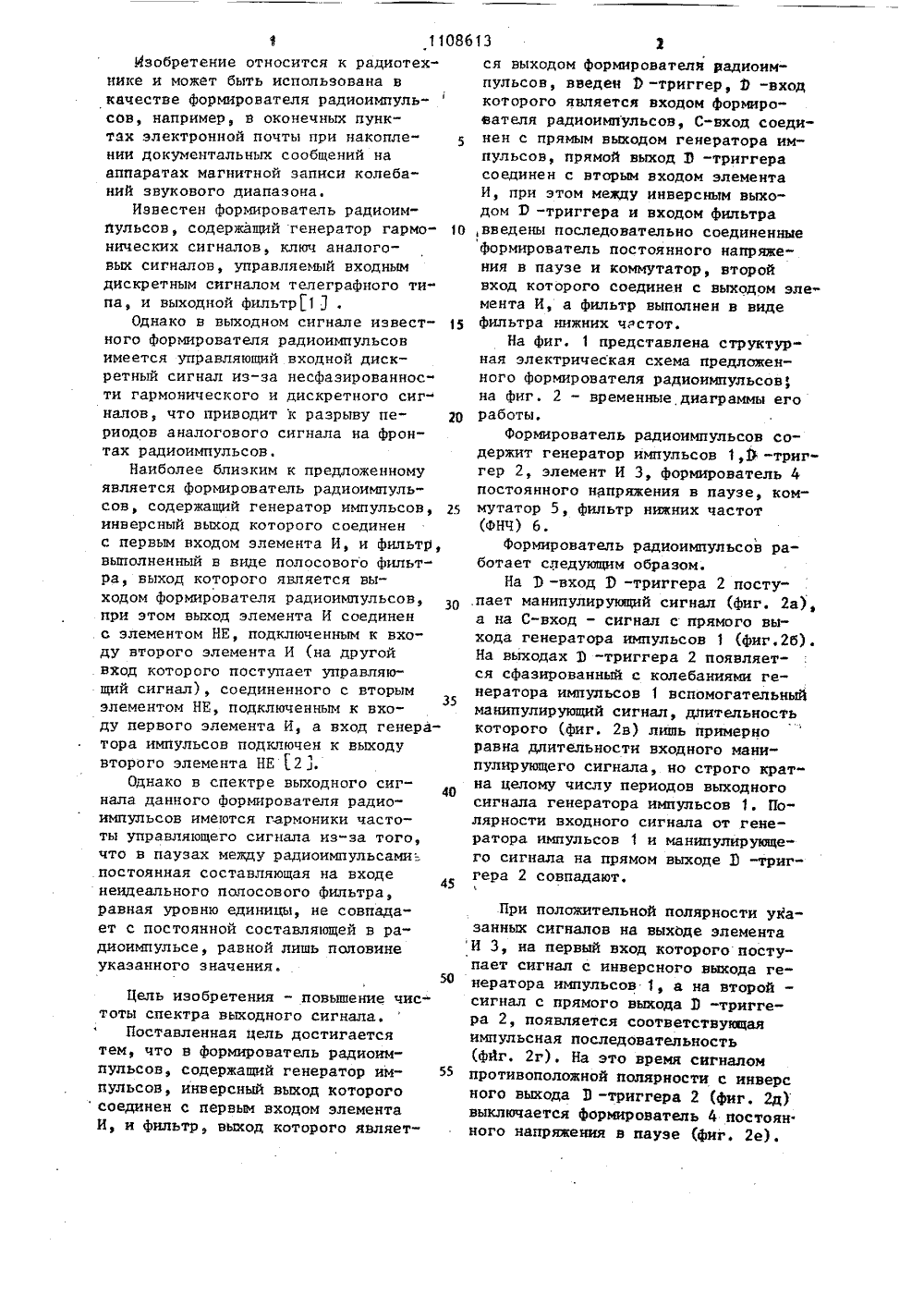

СОЮЗ СОВЕТСКИХдддддпдиснииРЕСПУБЛИК 0% 01) з Н 03 К 3/80 ОПИСАНИЕ ИЗОБРЕТЕНИЯ. н двзодсном дддддтдльстви ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) (57) ФОРМИРОВАТЕЛЬ РАДИОИМПУЛЬСОВ, содержащий генератор импульсов,инверсный выход которого соединенс первым входом элемента И, и филвтр,выход которого является выходомформирователя радиоимпульсов, о тл и ч а ю щ и й с я тем, что, с целью повышения чистоты спектра выходного сигнала, в него введен В-триггер, Р -вход которого являет. ся входом формирователя радиоимпуль" сов, С -вход соединен с прямым выхо дом генератора импульсов, прямой выход Р -триггера соединен с вторым входом элемента И, при этом между инверсным выходом 2 "триггера и входом фильтра введены последовательно соединенные формирователь постоянного напряжения в паузе и коммутатор, второй вход которого соединен с выходом элемента И, а фипьтр выполнен в виде фильтра нижних частот.11086Изобретение относится к радиотехнике и может быть использована вкачестве Формирователя радиоимпульсов, например, в оконечных пунктах электронной почты при накопле"нии документальных сообщений нааппаратах магнитной записи колебаний звукового диапазона,Известен формирователь радиоимПульсов, содержащий генератор гармонических сигналов, ключ аналоговых сигналов, управляемый входнымдискретным сигналом телеграфного ти"па, и выходной фильтр 1.Однако в выходном сигнале известного формирователя радиоимпульсовимеется управляющий входной дискретный сигнал из-за несфазированнос"ти гармонического и дискретного сиг"налов, что приводит к разрыву периодов аналогового сигнала на фрон"тах радиоимпульсовНаиболее близким к предложенномуявляется формирователь радиоимпульсов, содержащий генератор импульсов, г 5инверсный выход которого соединенс первым входом элемента И, и фильтР,выполненный в виде полосового Фильтра, выход которого является выходом формирователя радиоимпульсов,при этом выход элемента И соединенс элементом НЕ, подключенным к входу второго элемента И (на другойвход которого поступает управляющий сигнал), соединенного с вторым35элементом НЕ, подключенным к входу первого элемента И, а вход генератора импульсов подключен к выходувторого элемента НЕ 2 3.Однако в спектре выходного сигнала данного формирователя радиоимпульсов имеются гармоники частоты управляющего сигнала из"за того,что в паузах между радиоимпульсами:постоянная составляющая на входенеидеального полосового фильтра,равная уровню единицы, не совпадает с постоянной составляющей в радиоимпульсе, равной лищь половинеказанного значения.У50Цель изобретения - повьппение чис" тоты спектра выходного сигнала,Поставленная цель достигается тем, что в формирователь радиоимпульсов, содержащий генератор им пульсов, инверсный выход которогосоединен с первым входом элемента И, и фильтр, выход которого являет 13 2ся выходом Формирователя радиоимпульсов, введен Э -триггер, Э -входкоторого является входом формирователя радиоимпульсов, С-вход соединен с прямым выходом генератора импульсов, прямой выход Р -триггерасоединен с вторым входом элементаИ, при этом между инверсным выходом 2 -триггера и входом фильтра,введены последовательно соединенныеформирователь постоянного напряжения в паузе и коммутатор, второйвход которого соединен с выходом элемента И, а фильтр выполнен в видефильтра нижних частот,На Фиг. 1 представлена структурная электрическая схема предложенного формирователя радиоимпульсовна фиг, 2 - временные диаграммы егоработы.Формирователь радиоимпульсов содержит генератор импульсов 1,9 -триггер 2, элемент И 3, формирователь 4постоянного напряжения в паузе, коммутатор 5, Фильтр нижних частот(ФНЧ) 6.Формирователь радиоимпульсов работает следующим образом.На Э -вход В -триггера 2 посту.пает манипулирующий сигнал (фиг. 2 а),а на С-вход - сигнал с прямого выхода генератора импульсов 1 (фиг.2 б) .На выходах Р -триггера 2 появляется сфазированный с колебаниями генератора импульсов 1 вспомогательныйманипулирующий сигнал, длительностькоторого (фиг. 2 в) лишь примерноравна длительности входного манипулирующего сигнала, но строго крат"на целому числу периодов выходногосигнала генератора импульсов 1. Полярности входного сигнала от генератора импульсов 1 и манипулирующего сигнала на прямом выходе Р -триггера 2 совпадают,При положительной полярности указанных сигналов на выхьде элемента И 3, на первый вход которого поступает сигнал с инверсного выхода генератора импульсов 1, а на второй - сигнал с прямого выхода Р "триггера 2, появляется соответствующая импульсная последовательность (Фйг, 2 г). На это время сигналом противоположной полярности с инверс ного выхода Э -триггера 2 (фиг. 2 д) выключается Формирователь 4 настоян. ного напряжения в паузе (Фиг. 2 е).5Формирователь 4 постоянного напряжения в паузе может быть выпопнен, например, в виде потенциометра, один вывод которого соединен 10 с инверсным выходом Э -триггера,второй вывод - с общей шиной, а дви.жок - с первым входом коммутатора 5а коммутатор 5, автоматически управляемый входными сигналами, - в ви де дифференциального эмиттерного повторителя. Фильтр может быть выполнен также и в виде более сложногополосового фильтра. аказ 5884/43одписное ВНИИПИ ираж 86 Фця 2 3 110861 Коммутатор 5 пропускает на выход сигналы лишь с того своего входа, на котором они имеют более высокий потенциал. Поэтому на выход коммутатора 5 проходит лишь сигнал с выхода элемента И 3 (фиг. 2 ж). После смены полярности манипулирующего сигнала исчезает" сигнал на выходе . элемента И 3 и, соответстяенно,- на втором входе коммутатора 5. На первом входе коммутатора 5 появляется сигнал с формирователя 4 постоянного напряжения в паузе (фиг. 2 е), величина И 2 которого . равна половине напряжения импульсов последовательности И 1, проходящий на его выход (фиг. 2 ж).При последующей смене полярности манипулирующего сигнала процесс повторяется. Формирование крайних полуволн импульсной последовательности на выходе коммутатора 5 производится одновременно со сменой по" лярности манипулирующего сигнала. 34Фильтр нижних частот 6 преобразует импульсные последовательности в серии радиоимпульсов с синусоидаль" ным заполнением (фиг. 2 з). Предложенный формирователь радио" импульсов позволяет получить выход-ной сигнап с повышенной чистотой спектра, так как в нем отсутствуют гармоники манипулирующего сигнала. Филиал ППП 1 Патент",г, Ужгооод, ул. Проектная
