Регенератор цифровых систем передачи сигналов

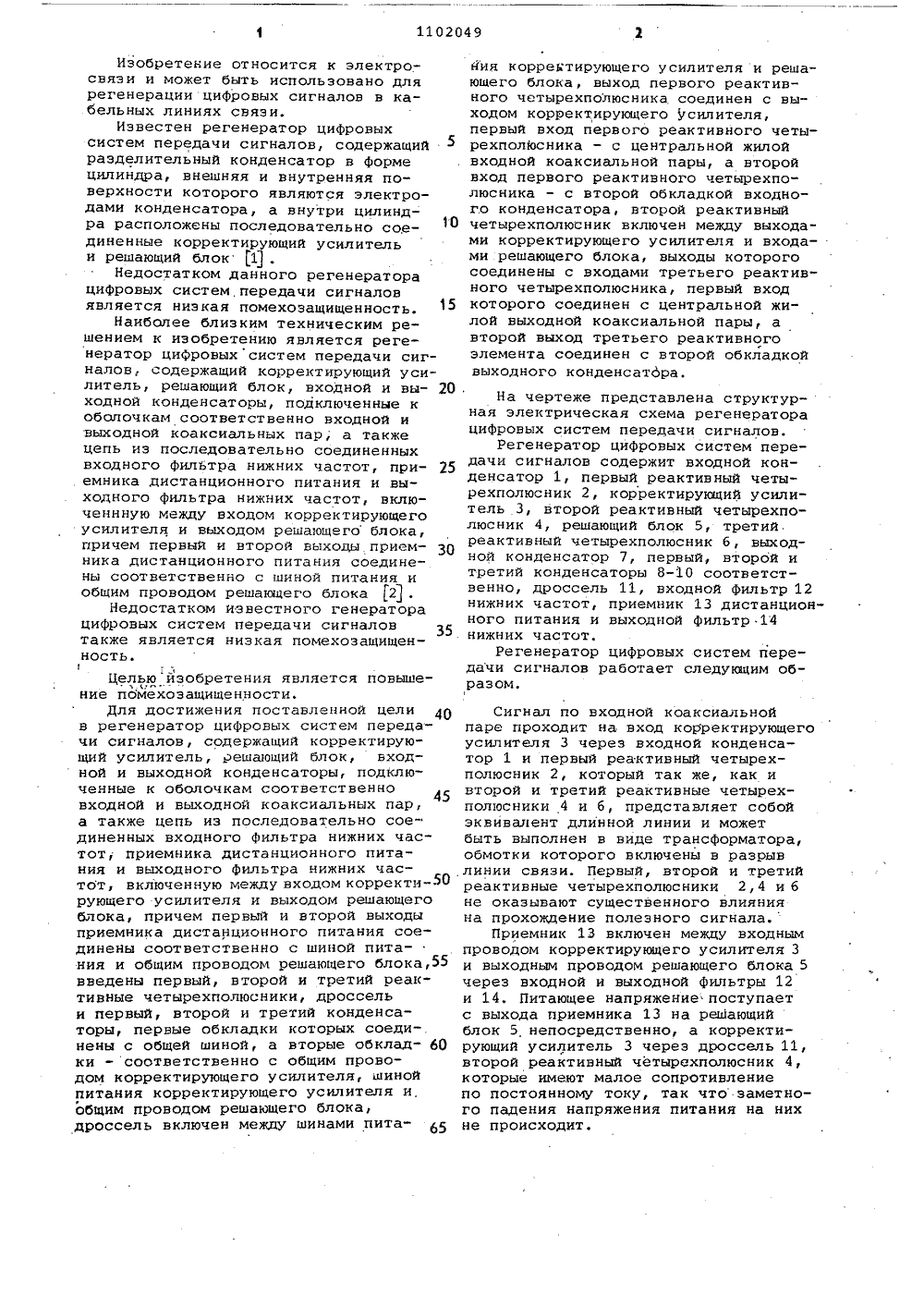

(5 ПН 04 В 3/ ИСАНИЕ ИЗОБРЕТЕНИЯ ИВЛОЕВ )Ц 4" 2. Патент Япониикл. Н 04 В 3/44, 197 Р 25 Б.М. Роне 2204825, 4.9 5325769 8 (протот т ОСУДАРСТВЕННЫЙ КОМИТЕТ СССпО делАм изоБРетений и ОткРыт АВТОРСКОМУ СВИДЕТЕЛЬСТВ(54 ) (57 ) РЕГЕНЕРАТОР ЦИФРОВЫХ СИСТЕМПЕРЕДАЧИ СИГНАЛОВ, содержащий корректирующий усилитель, решающий блок,входной и выходной конденсаторы,подключенные к оболочкам соответственно. входной и выходной коаксиальных пар, а также цепь из последовательно соединенных входного фильтранижних частот, приемника дистанционного питания и выходного фильтранижних частот, включенную междувходом корректирующего усилителя ивыходом решающего блока, причем первый и второй выходы приемника дистанционного питания соединены соответственно с шиной питания и общим проводом решающего блока, о т л и ч а ющ и й с я тем, что, с целью повышения помехозащищенности, в него введе-. ны первый, второй и третий реактивный четырехполюсники, дроссель и первый, второй и третий конденсаторы, первые обкладки которых соединены с общей шиной., а вторые обкладки - соответственно с общим проводом корректирующего усилителя, шиной питания корректирующего усилителя и общим проводом решающего блока, дроссель включен между шинами питания коррекирующего усилителя и решающего блока, выход первого реактивного четырехполюсника соединен с выходом корректирующего усилителя, первый вход первого реактивного четырехполюсника - с центральной жилой Эходной коаксиальной пары, а второй вход Щ первого реактивного четырехполюсника с второй обкладкой входного конденса тора, второй реактивный четырехпо" люсник включен между выходами коррек тирующего усилителя и входами решающего блока, выходы которого соедине" ны с входами третьего реактивного четырехполюсника, первый выход которого соединен с центральной жилой выходной коаксиальной пары, а второй выход третьего реактивного элемента соединен с второй обкладкой выходного конденсатора.Изобретение относится к электросвязи и может быть использовано длярегенерации цифровых сигналов в кабельных линиях связи.Известен регенератор цифровыхсистем передачи сигналов, содержащийразделительный конденсатор в формецилиндра, внешняя и внутренняя поверхности которого являются электродами конденсатора, а внутри цилиндра расположены последовательно соединенные корректирующий усилительи решающий блок 1 .Недостатком данного регенераторацифровых систем передачи сигналовявляется низкая помехозащищенность.Наиболее близким техническим решением к изобретению является регенератор цифровых систем передачи сигналов, содержащий корректирующий усилитель, решающий блок, входной и выходной конденсаторы, подключенные коболочкам соответственно входной ивыходной коаксиальных пар, а такжецепь из последовательно соединенныхвходного фильтра нижних частот, приемника дистанционного питания и выходного фильтра нижних частот, включеннную между входом корректирующегоусилителя и выходом решающего блока,причем первый и второй выхоцы прием- ЗОника дистанционного питания соединены соответственно с шиной питания иобщим проводом решающего блока 2 .Недостатком известного генераторацифровых систем передачи сигналовтакже является низкая помехозащищенность.Целью йэобретения является повышение помехозащищенности.Для достижения поставленной целив регенератор цифровых систем передачи сигналов, содержащий корректирующий усилитель, решающий блок, входной и выходной конденсаторы, подключенные к оболочкам соответственновходной и выходной коаксиальных пар,а также цепь из последовательно соединенных входного фильтра нижних частот; приемника дистанционного питания и выходного фильтра нижних частот, включенную между входом корректи рующего усилителя и выходом решающегоблока, причем первый и второй выходыприемника дистанционного питания соединены соответственно с шиной питания и общим проводом решающего блока,Ывведены первый, второй и третий реактивные четырехполюсники, дроссельи первый, второй и третий конденсаторы, первые обкладки которых соединены с общей шиной, а вторые обкладки - соответственно с общим проводом корректирующего усилителя, шинойпитания корректирующего усилителя и.общим проводом решающего блока,дроссель включен между шинами питайия корректирующего усилителя и решающего блока, выход первого реактивного четырехполюсника соединен с выходом корректирующего усилителя, первый вход первого реактивного четырехполюсника - с центральной жилой входной коаксиальной пары, а второй вход первого реактивного четырехполюсника - с второй обкладкой входного конденсатора, второй реактивный четырехполюсник включен между выходами корректирующего усилителя и входами решающего блока, выходы которого соединены с входами третьего реактивного четырехполюсника, первый вход которого соединен с центральной жилой выходной коаксиальной пары, а второй выход третьего реактивного элемента соединен с второй обкладкой выходного конденсатора.На чертеже представлена структурная электрическая схема регенератора цифровых систем передачи сигналов.Регенератор цифровых систем передачи сигналов содержит входной конденсатор 1, первый реактивный четырехполюсник 2, корректирующий усилитель 3, второй реактивный четырехполюсник 4, решающий блок 5, третий реактивный четырехполюсник б, выходной конденсатор 7, первый, второй и третий конденсаторы 8-10 соответственно, дроссель 11, входной фильтр 12 нижних частот, приемник 13 дистанционного питания и выходной фильтр 14 нижних частот.Регенератор цифровых систем передачи сигналов работает следующим образом.Сигнал по входной коаксиальнойпаре проходит на вход корректирующегоусилителя 3 через входной конденсатор 1 и первый реактивный четырехполюсник 2, который так же, как ивторой и третий реактивные четырехполюсники 4 и 6, представляет собойэквивалент длинной линии и можетбыть выполнен в виде трансформатора,обмотки которого включены в разрывлинии связи. Первый, второй и третийреактивные четырехполюсники 2,4 и бне оказывают существенного влиянияна прохождение полезного сигнала.Приемник 13 включен между входнымпроводом корректирующего усилителя 3и выходным проводом решающего блока 5через входной и выходной фильтры 12и 14. Питающее напряжение поступаетс выхода приемника 13 на решающийблок 5 непосредственно, а корректирующий усилитель 3 через дроссель 11,второй реактивный четырехполюсник 4,которые имеют малое сопротивлениепо постоянному току, так что заметного падения напряжения питания на нихне происходит,1102049 Составитель В.шевцовРедактор Т.Кугрышева Техред А. Кикемеэей Корректор Г. Решетник Заказ 4784/44 Тираж 635 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 филиал ППП "Патентф, г.ужгород, ул, Проектная, 4 Переходная помеха с выхода на вход регенератора возникает в выходной цепи регенератора из-эа падения напряжения сигнала на выходном конденсаторе 7, имеющем некоторую параэитную индуктивность.5Напряжение помехи проходит на вход регенератора по общим проводам решающего блока 5 и корректирующего усилителя 3. Для ослабления помехи на этом пути распространения сигнала введен 10 С-фильтр, состоящий иэ второго реактивного четырехполюсника 4 первого конденсатора 8. Второй С -Фильтр из дросселя 11 и второго конденсатора 9 вводится между шинами питания решаю щего блока 5 и корректирующего усилителя 3, т,е. на пути, идущем в обход первого фильтра,Дальнейшее ослабление переходной помехи достигается за счет введения первого реактивного четырехполюсника. 2, Поскольку ослабленная фильтра-.ми помеха поступает на вход коррек"тирующего усилителя 3 через делительнапряжения, образованный выходнымсопротивлением входной коаксиапьнойпары и входным сопротивлением корректирующего усилителя, введеннаяв этот делитель индуктивность.первого реактивного четырехполюсника 2увеличивает коэффициент деления напряжения, т.е, уменьшает переходнуюпомеху. Действие третьего реактивного четырехполюсника б аналогично дей"твию первого реактивного четырехполюсника 2. Использование изобретения позволяет повысить помехозащищенность коаксиальных линий связи и увеличить длину участка регенерации.
