Генератор зондирующих импульсов

Номер патента: 827187

Автор: Сенютин

ZIP архив

Текст

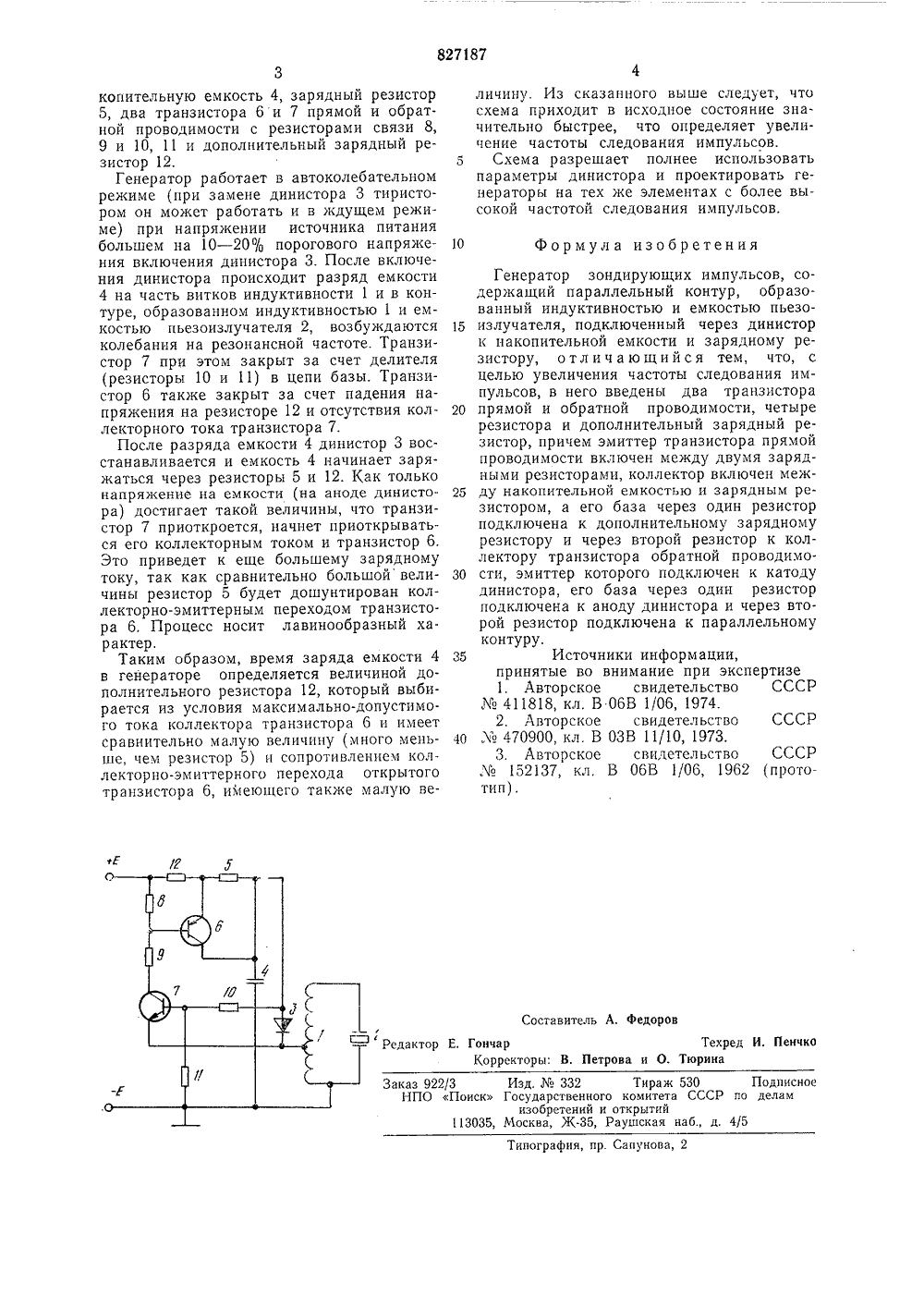

п 1) 8278 У ОП ИСАН И Е ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(51) М. Кл.В 06 В 106 с присоединением заявкило делам изобретений (43) Опубликовано 07.05.81, Бюллетень17(45) Дата опубликования описания 07.05.81(54) ГЕНЕРАТОР ЗОНДИРУЮЩИХ ИМПУЛЬСОВ ГосУдаРственный комитет (23) Приоритет Изобретение относится к генераторам ультразвуковых импульсов и может быть использовано для неразрушающего контроля в колотах и гидролокаторах.Известны генераторы ультразвуковых импульсов на динисторах и транзисторах 1, 21. Однако они имеют сравнительно низкую частоту следования импульсов или ке требуют дополнительных коммутирующих устройств со схемами запуска.Наиболее близким к изобретению по технической сущности является генератор зондирующих импульсов, содержащий параллельный контур, образованный индуктивностью и емкостью пьезоизлучателя, подключенный через динистор к накопительной емкости и зарядному резистору.Недостатком данного генератора является сравнительно низкая частота следования импульсов. Длительность периода следования импульсов определяется постоянной времени зарядной цепи Т=КС и напряжением питания.Величина Я должна удовлетворять условию выключения динистора, иначе нарушается режим автоколебанняЕ Е- (У откуда- ,где Енапряжение источника питания; Я - зарядное сопротивление;вынл - ток Выключения динистордЗначит зарядное сопротивление Я нельзябрать меньше определенной величины, величина емкости С выбирается из условийрезонанса, а величина с определяется режимом работы генератора,Целью изобретения является увеличениечастоты следования импульсов.10 Достигается это тем, что в генератор введены два транзистора прямой и обратнойпроводимости, четыре резистора и дополнительный зарядный резистор, причем эмнттер транзистора прямой проводимостивключен между двумя зарядными резисторами, коллектор включен между накопительной емкостью и зарядным резистором,а его база через один резистор подключенак дополнительному зарядному резистору и20 через второй резистор к коллектору транзистора обратной проводимости, эмиттеркоторого подключен к катоду дннистора,его база через один резистор подключенак аноду динистора и через второй резистор - к параллельному контуру.На чертеже представлена схема генератора зондирующих импульсов.Генератор содержит параллельный контур, образованный нндуктивностью 1 н емзо костью пьезоизлучателя 2, диннстор 3, наПодписноеР по делам Изд.332ГосударственноизобретенийМосква, Ж,Тираж 530комитета СССткрытийушская наб., д. 4 аказ 922/3 НПО Попс 303 Типография, пр. Сапунов копительную емкость 4, зарядный резистор 5, два транзистора 6 и 7 прямой и обратной проводимости с резисторами связи 8, 9 и 10, 11 и дополнительный зарядный резистор 12.Генератор работает в автоколебательном режиме (при замене динистора 3 тиристором он может работать и в ждущем режиме) при напряжении источника питания большем на 10 - 20% порогового напряжения включения динистора 3. После включения динистора происходит разряд емкости 4 на часть витков индуктивности 1 и в контуре, образованном индуктивностью 1 и емкостью пьезоизлучателя 2, возбуждаются колебания на резонансной частоте. Транзистор 7 при этом закрыт за счет делителя (резисторы 10 и 11) в цепи базы, Транзистор 6 также закрыт за счет падения напряжения на резисторе 12 и отсутствия коллекторного тока транзистора 7.После разряда емкости 4 динистор 3 восстанавливается и емкость 4 начинает заряжаться через резисторы 5 и 12. Как только напряжение на емкости (на аноде динистора) достигает такой величины, что транзистор 7 приоткроется, начнет приоткрываться его коллекторным током и транзистор 6. Это приведет к еще большему зарядному току, так как сравнительно большой величины резистор 5 будет дошунтирован коллекторно-эмиттерным переходом транзистора 6, Процесс носит лавинообразный характер.Таким образом, время заряда емкости 4 в генераторе определяется величиной дополнительного резистора 12, который выбирается из условия максимально-допустимого тока коллектора транзистора 6 и имеет сравнительно малую величину (много меньше, чем резистор 5) и сопротивлением коллекторно-эмиттерного перехода открытого транзистора 6, имеющего также малую величину. Из сказанного выше следует, что схема приходит в исходное состояние значительно быстрее, что определяет увеличение частоты следования импульсов.5 Схема разрешает полнее использоватьпараметры динистора и проектировать генераторы на тех же элементах с более высокой частотой следования импульсов. 10 Формула изобретения Генератор зондирующих импульсов, содержащий параллельный контур, образованный индуктивностью и емкостью пьезо 15 излучателя, подключенный через динисторк накопительной емкости и зарядному резистору, отличающийся тем, что, сцелью увеличения частоты следования импульсов, в него введены два транзистора20 прямой и обратной проводимости, четыререзистора и дополнительный зарядный резистор, причем эмиттер транзистора прямойпроводимости включен между двумя зарядными резисторами, коллектор включен меж 25 ду накопительной емкостью и зарядным резистором, а его база через один резисторподключена к дополнительному зарядномурезистору и через второй резистор к коллектору транзистора обратной проводимо 30 сти, эмиттер которого подключен к катодудинистора, его база через один резисторподключена к аноду динистора и через второй резистор подключена к параллельномуконтуру.35 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМа 411818, кл, В 06 В 1/06, 1974.2, Авторское свидетельство СССР40 Ло 470900, кл. В ОЗВ 11/10, 1973,3. Авторское свидетельство СССРМа 152137, кл, В 06 В 1/06, 1962 (прототип).

Смотреть

Заявка

2726554, 12.02.1979

ПРЕДПРИЯТИЕ ПЯ В-2445

СЕНЮТИН НИКОЛАЙ СЕМЕНОВИЧ

МПК / Метки

МПК: B06B 1/06

Метки: генератор, зондирующих, импульсов

Опубликовано: 07.05.1981
