Устройство для вычисления процентного отношения двух чисел

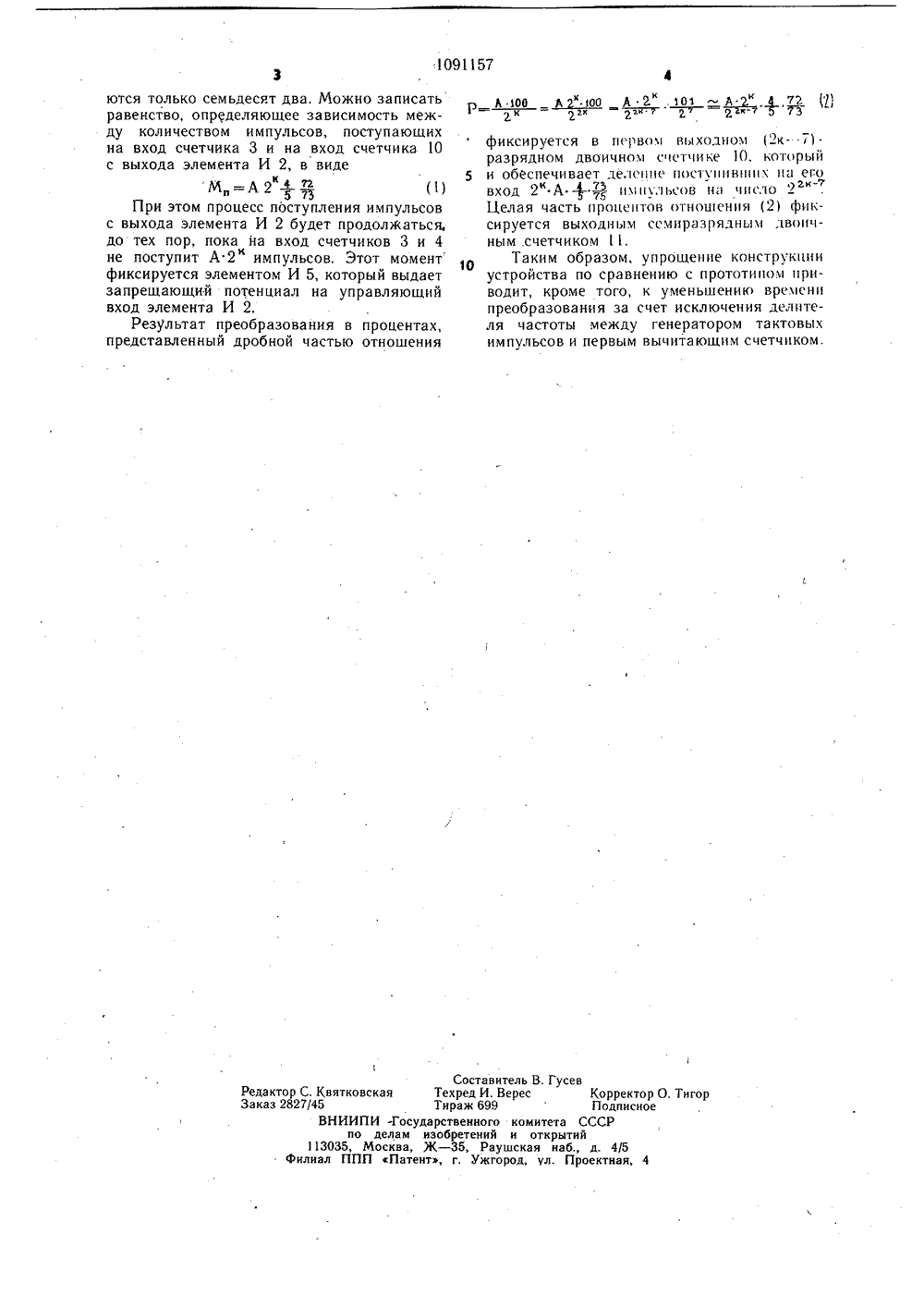

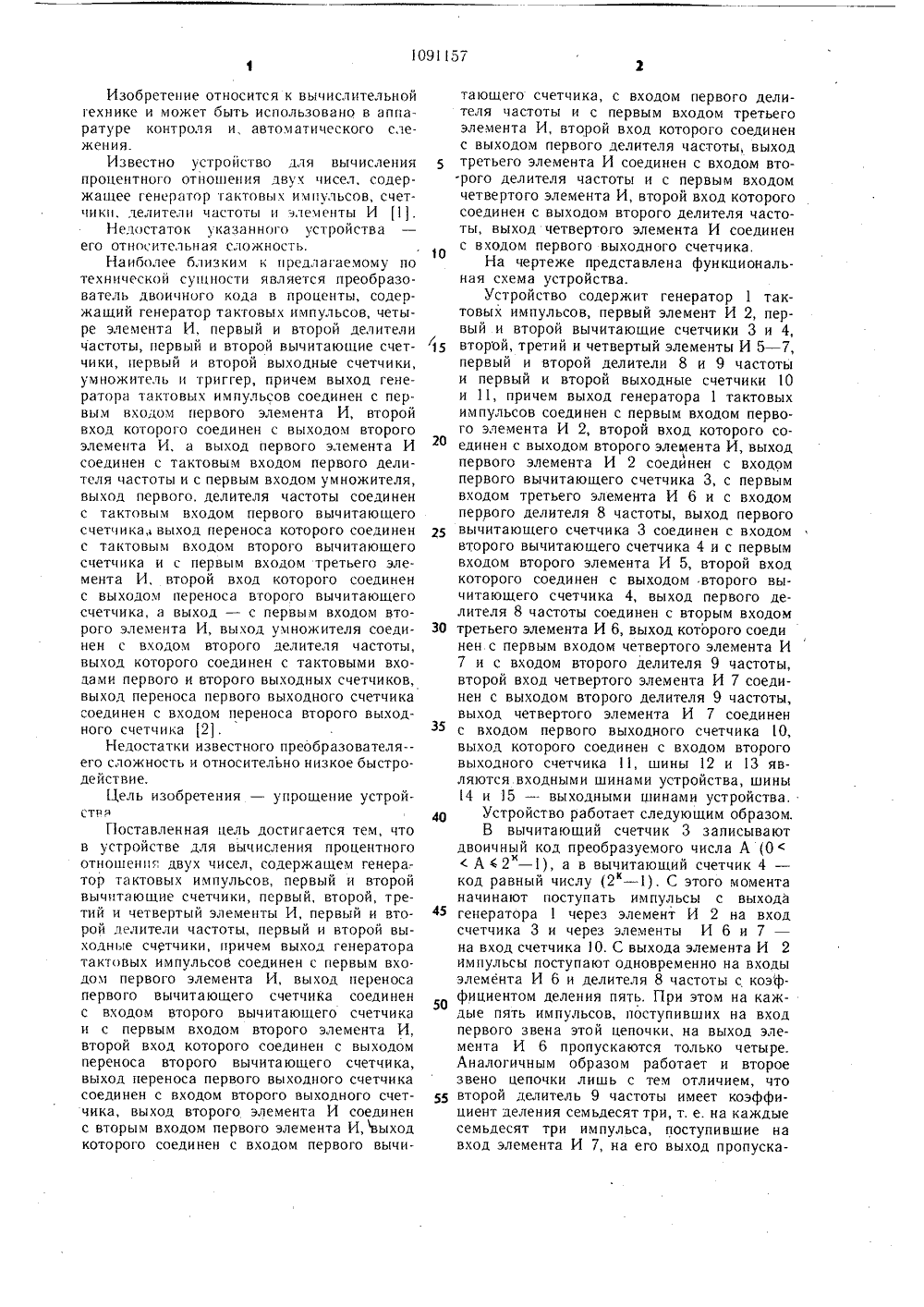

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК за) б 06 Р 7/52 вч" РР) гЙ13 ",;;БИЬЛАОТИу,ПИСАНИЕ ИЗОБРЕТЕНИАВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(54) (57) УСТРОЙСТВО ДЛЯ ВЫЧИСЛЕНИЯ ПРОЦЕНТНОГО ОТНОШЕНИЯДВУХ ЧИСЕЛ, содержащее генератор тактовых импульсов, первый и второй вычитающие счетчики, первый, второй, третийи четвертый элементы.И, первый и второйделители частоты и первый и второй выходные счетчики, причем выход генератора тактовых импульсов соединен с первым входомпервого элемента И, выход переноса первого,.ЯО.1091157 А вычитающего счетчика соединен с входом второго вычитающего счетчика и с первым входом второго элемента И, второй вход которого соединен с выходом переноса второго вычитающего счетчика, выход переноса первого выходного счетчика соединен с входом второго выходного счетчика, отличаюи 1 ееся тем, что, с целью его упрощения, выход второго элемента И соединен с вторым входом первого элемента И, выход которого соединен с входом первого вычитаю- щего счетчика, с входом первого делителя частоты и с первым входом третьего элемента И, второй вход которого соединен с выходом первого делителя частот, выход третьего элемента И соединен с входом второго делителя частоты и с первым входом четвертого элемента И, второй вход которого со единен с выходом второго делителя частоты, выход четвертого элемента И соединен с входом первого выходного счетчика.С:Изобретение относится к вычислительной гехнике и может быть использовано в аппаратуре контроля и автом атического слежения.Известно устройство для вычисления процентного отношения двух чисел, содержащее генератор тактовых импульсов, счетчики, делители частоты и элементы И 11.Недостаток указанного устройства его относительная сложность.Наиоолее близким к предлагаемому по технической сущности является преобразователь двоичного кода в проценты, содержащий генератор тактовых импульсов, четыре элемента И, первый и второй делители частоты, первый и второй вычитающие счетчики, первый и второй выходные счетчики, умножитель и триггер, причем выход генератора тактовых импульсов соединен с первым входом первого элемента И, второй вход которого соединен с выходом второго элемента И, а выход первого элемента И соединен с тактовым входом первого делителя частоты и с первым входом умножителя, выход первого, делителя частоты соединен с тактовым входом первого вычитающего счетчика, выход переноса которого соединен с тактовым входом второго вычитающего счетчика и с первым входом третьего элемента И, второй вход которого соединен с выходом переноса второго вычитающего счетчика, а выход - с первым входом второго элемента И, выход умножителя соединен с входом второго делителя частоты, выход которого соединен с тактовыми входами первого и второго выходных счетчиков, выход переноса первого выходного счетчика соединен с входом переноса второго выходного счетчика 2),Недостатки известного преобразователя его сложность и относительно низкое быстродействие.Цель изобретения - упрощение устройствдПоставленная цель достигается тем, что в устройстве для вычисления процентного отношения двух чисел, содержащем генератор тактовых импульсов, первый и второй вычитающие счетчики, первый, второй, третий и четвертый элементы И, первый и второй делители частоты, первый и второй выходные счетчики, причем выход генератора тактовых импульсоВ соединен с первым входом первого элемента И, выход переноса первого вычитающего счетчика соединен с входом второго вычитающего счетчика и с первым входом второго элемента И, второй вход которого соединен с выходом переноса второго вычитающего счетчика, выход переноса первого выходного счетчика соединен с входом второго выходного счетчика, выход второго элемента И соединен с вторым входом первого элемента И,выход которого соединен с входом первого вычи 30 5 10 15 20 25 35 40 45 50 55 тающего счетчика, с входом первого делителя частоты и с первым входом третьего элемента И, второй вход которого соединен с выходом первого делителя частоты, выход третьего элемента И соединен с входом вто.рого делителя частоты и с первым входом четвертого элемента И, второй вход которого соединен с выходом второго делителя частоты, выход четвертого элемента И соединен с входом первого выходного счетчика,На чертеже представлена функциональная схема устройства.Устройство содержит генератор 1 тактовых импульсов, первый элемент И 2, первый и второй вычитающие счетчики 3 и 4, второй, третий и четвертый элементы И 5 - 7, первый и второй делители 8 и 9 частоты и первый и второй выходные счетчики 10 и 11, причем выход генератора 1 тактовых импульсов соединен с первым входом первого элемента И 2, второй вход которого соединен с выходом второго элемента И, выход первого элемента И 2 соедйнен с входом первого вычитающего счетчика 3, с первым входом третьего элемента И 6 и с входом первого делителя 8 частоты, выход первого вычитающего счетчика 3 соединен с входом второго вычитающего счетчика 4 и с первым входом второго элемента И 5, второй вход которого соединен с выходом второго вычитающего счетчика 4, выход первого делителя 8 частоты соединен с вторым входомтретьего элемента И 6, выход которого соеди нен с первым входом четвертого элемента И 7 и с входом второго делителя 9 частоты, второй вход четвертого элемента И 7 соединен с выходом второго делителя 9 частоты, выход четвертого элемента И 7 соединен с входом первого выходного счетчика 1 О, выход которого соединен с входом второго выходного счетчика 11, шины 12 и 13 являются входными шинами устройства, шины 14 и 15 - выходными шинами устройства.Устройство работает следующим образом.В вычитающий счетчик 3 записывают двоичный код преобразуемого числа А (ОА 42" - 1), а в вычитающий счетчик 4 - код равный числу (2" - 1). С этого момента начинают поступать импульсы с выхода генератора 1 через элемент И 2 на вход счетчика 3 и через элементы И 6 и 7 - на вход счетчика 10. С выхода элемента И 2 импульсы поступают одновременно на входы элемента И 6 и делителя 8 частоты с коэффициентом деления пять, При этом на каждые пять импульсов, поступивших на вход первого звена этой цепочки, на выход элемента И 6 пропускаются только четыре. Аналогичным образом работает и второе звено цепочки лишь с тем отличием, что второй делитель 9 частоты имеет коэффициент деления семьдесят три, т. е. на каждые семьдесят три импульса, поступившие на вход элемента И 7, на его выход пропуска1091157 гк Составитель В. Гусев Редактор С. Квятковская Техред И. Верес Корректор О, Ткгор Заказ 2827/45 Тираж 699Подк ВНИИПИ -Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5 филиал ППП Патент, г, Ужгород, ул. Проектная, 4ются только семьдесят два. Можно записать равенство, определяющее зависимость между количеством импульсов, поступающих на вход счетчика 3 и на вход счетчика 10 с выхода элемента И 2, в видеМ=А 2 5 Я (1)При этом процесс поступления импульсов с выхода элемента И 2 будет продолжаться. до тех пор, пока на вход счетчиков 3 и 4 не поступит А 2" импульсов. Этот момент фиксируется элементом И 5, который выдает запрещающий потенциал на управляющий вход элемента И 2.Результат преобразования в процентах, представленный дробной частью отношения фиксируется в ш рвом выходногк (2 к- -7)- разрядном двоичном счетчике 10, который 5 и обеспечивает делсиие постуиивишх иа еговход 2" А +Я импульсов на число 2"Целая часть процентов отношения (2) фиксируется выходным ссмиразрядным двоичным,счетчиком 11.Таким образом, упрОщение конструкцииустройства по сравнению с прототипом приводит, кроме того, к уменьшению времени преобразования за счет исключения делителя частоты между генератором тактовых импульсов и первым вычитающим счетчиком.
