Резервированный генератор импульсов

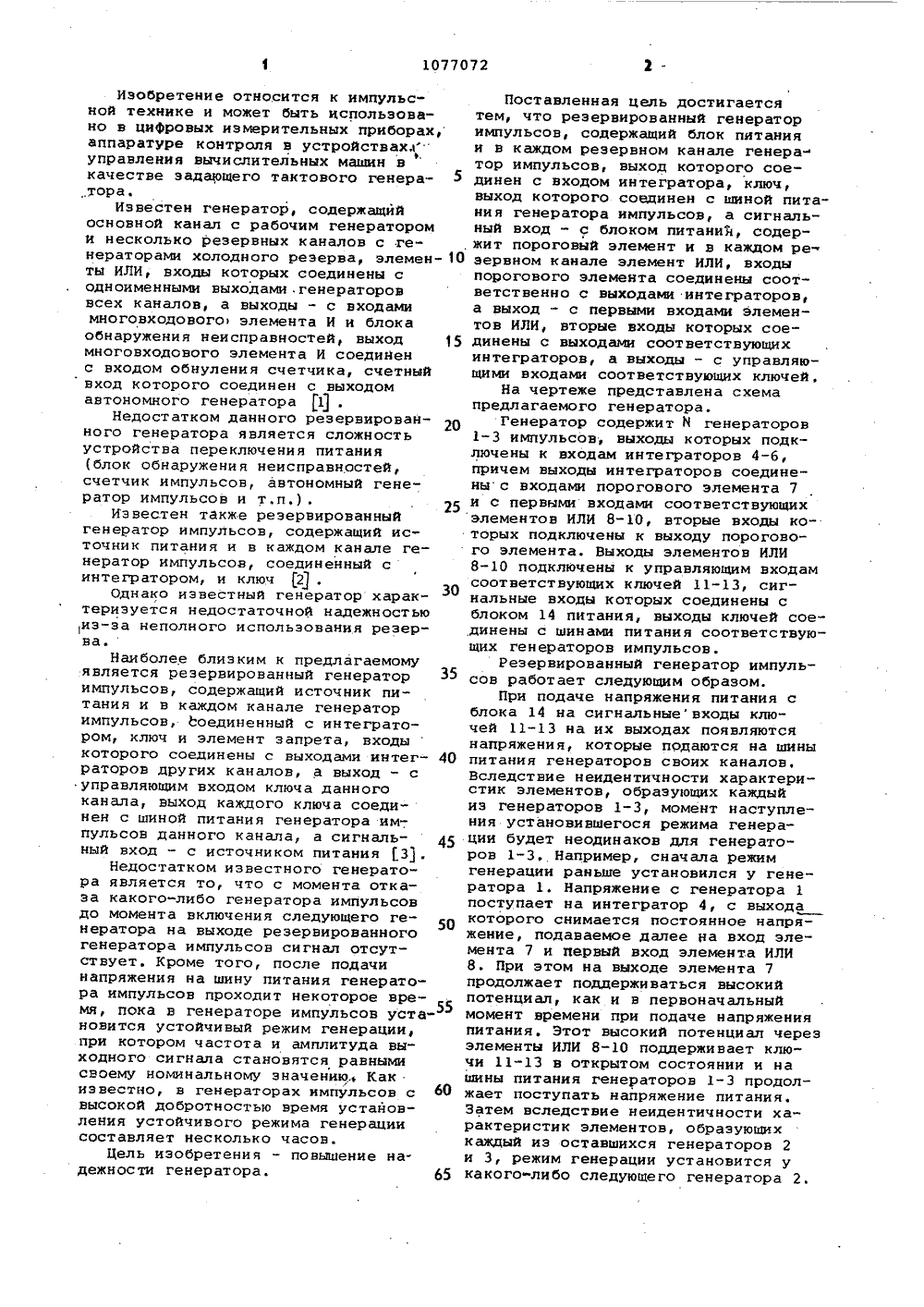

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 09) (И) 20 д РЕ АВТОРСКОМУ ЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(54)(57) РЕЗЕРВИРОВАННЫЙ ГЕНЕРАТОРИМПУЛЬСОВ,. содержащий блок питанияи в каждом резервном канаЛе генера) Н 05 К 10/00) б 06 Н 03 К 3/01 тор импульсов, выход которого соединен с входом интегратора, ключ, выходкоторого соединен с шиной питаниягенератора импульсов, а сигнальныйвход - с блоком питания; о т л ич а ю щ и й с я тем, что, с цельюповышения надежности, он содержитпороговый элемент и в каждом резервном канале элемент ИЛИ, входы порогового элемента соединены соответственно с выходами интегратора, а выход - с первыми входами элементовИЛИ, вторые входы которых соединеныс выходами соответствующих интеграторов, а выходы - с управляющимивходами соответствующих ключей.Изобретение относится к импульсной технике и может быть использовано в цифровых измерительных приборах, аппаратуре контроля в устройствах," управления вычислительных машин в качестве задающего тактового генера тора.Известен генератор, содержащий основной канал с рабочим генератором и несколько резервных каналов с генераторами холодного резерва, элемен О ты ИЛИ, входы которых соединены с одноименными выходами, генераторов всех каналов, а выходы - с входами многовходового элемента И и блока обнаружения неисправностей, выход 15 многовходсвого элемента И соединен с входом обнуления счетчика, счетный вход которого соединен с выходом автономного генератора 1 .Недостатком данного резервированного генератора является сложность устройства переключения питания (блок обнаружения неисправностей, счетчик импульсов, автономный генератор импульсов и т.п.) . 25Известен также резервированный генератор импульсов, содержащий источник питания и в каждом канале генератор импульсов, соединенный с интегратором, и ключ 2 .Однако известный генератор характеризуется недостаточной надежностью из-за неполного использования резерва.Наиболее близким к предлагаемому является резервированный генератор З 5 импульсов, содержащий источник питания и в каждом канале генератор импульсов, соединенный с интегратором, ключ и элемент запрета, входы которого соединены с выходами интег раторов других каналов, а выход - с управляющим входом ключа данного канала, выход каждого ключа соединен с шиной питания генератора импульсов данного канала, а сигналь" 45 ный вход - с источником питания 31.Недостатком известного генератора является то, что с момента отказа какого-либо генератора импульсов до момента включения следующего генератора на выходе резервированного генератора импульсов сигнал отсутствует. Кроме того, после подачи напряжения на шину питания генератора импульсов проходит некоторое время, пока в генераторе импульсов установится устойчивый режим генерации, при котором частота и амплитуда выходного сигнала становятся равными своему номинальному значению,. Как известно, в генераторах импульсов с 60 высокой добротностью время установления устойчивого режима генерации составляет несколько часов.Цель изобретения - повышение надежности генератора. 65 Поставленная цель достигается тем, что резервированный генератор импульсов, содержащий блок питания и в каждом резервном канале генератор импульсов, выход которого соединен с входом интегратора, ключ, выход которого соединен с шиной питания генератора импульсов, а сигнальный вход - с блоком питанин, содержит пороговый элемент и в каждом ре эервном канале элемент ИЛИ, входы порогового элемента соединены соответственно с выходами интеграторов, а выход - с первыми входами элементов ИЛИ, вторые входы которых соединены с выходами соответствующих интеграторов, а выходы - с управляющими входами соответствующих ключей,На чертеже представлена схема предлагаемого генератора.Генератор содержит Й генераторов 1-3 импульсов, выходы которых подключены к входам интеграторов 4-6, причем выходы интеграторов соединены с входами порогового элемента 7 и с первыми входами соответствующих элементов ИЛИ 8-10, вторые входы которых подключены к выходу порогового элемента. Выходы элементов ИЛИ 8-10 подключены к управляющим входам соответствующих ключей 11-13, сигнальные входы которых соединены с блоком 14 питания, выходы ключей соединены с шинами питания соответствующих генераторов импульсов.Резервированный генератор импульсов работает следующим образом.При подаче напряжения питания с блока 14 на сигнальные входы ключей 11-13 на их выходах появляются напряжения, которые подаются на шины питания генераторов своих каналов, Вследствие неидентичности характеристик элементов, образующих каждый из генераторов 1-3, момент наступления установившегося режима генерации будет неодинаков для генераторов 1-3, Например, сначала режим генерации раньше установился у генератора 1. Напряжение с генератора 1 поступает на интегратор 4, с выхода которого снимается постоянное напряжение, подаваемое далее на вход элемента 7 и первый вход элемента ИЛИ 8, При этом на выходе элемента 7 продолжает поддерживаться высокий потенциал, как и в первоначальный момент времени при подаче напряжения питания. Этот высокий потенциал через элементЫ ИЛИ 8-10 поддерживает ключи 11-13 в открытом состоянии и на шины питания генераторов 1-3 продолжает поступать напряжение питания. Затем вследствие неидентичности характеристик элементов, образующих каждый из оставшихся генераторов 2 и 3, режим генерации установится у какоголибо следующего генератора 2.Заказ 774/54 Тираж 783 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб.,д.4/5Филиал ППП "Патентф, г.ужгород, ул,Проектная, 4 Напряжение с выхода генератора 2поступает на интегратор 5, с выходакоторого снимается постоянное напряжение., подаваемое далее на входпорогового элемента 7 и первый входэлемента ИЛИ 9, Как только на входахэлемента:-7, имеющего порогсрабатывания 2, появится второй высокий потенциал с интегратора 5, на его выходе появится низкий потенциал, который через оставшиеся элементы ИЛИ 10 Озакроет ключи 13, и генераторы 3окажутся обесточенными,При отказе какого-либо из генераторов 1 или 2 на выходе соответствующего интегратора напряжение становится равным нулю, на выходе пороговогоэлемента появляется высокий потенциал, который через оставшиеся элементы ИЛИ откроет оставшиеся ключи .Из-.за разброса параметров элементов, 2 Ообразующих каждый из генераторовимпульсов, напряжение на выходе какого-то из оставшихся интеграторовпоявится раньше, будет включен соответствующий генератор, а все остальные выключены,.Таким образом, в любой момент времени оказываются включенными дваиз К генераторов импульсов, причемодин .из них подключен на выход резервированного генератора импульсов,а другой находится в режиме горячегорезерва, При отказе одного из включенных генераторов на выход резервированного генератора импульсов продолжает .поступать сигнал от другого включенного генератора, а в схеме происходит переключение с отказавшего генератора на один из работоспособных. Этот генератор включается и находится в режиме горячего резерва.Предлагаемый генератор до сравнению с известным обладает гораздо большей надежностью для устройств, в которых основной характеристикой надежности является коэффициент готовности устройства. Как известно, коэффициентом готовности называется вероятность того, что в любой произвольный момент времени устройство находится в работоспособном состоянии. Устранение в предлагаемом устройстве недостатков, присущих известному, приводит к повышению коэффициента готовности и, в целом, надежности всего устройства, так как в течение времени переключения с отказавшего генератора на резервный, последний остается в работоспособном состоянии.Изобретение может быть исйользовано также для построения датчиков частоты и синхронизирующих устройствс повышенной надежностью, что позволит повысить эффективность решения задач навигации, радиолокации, прецезионных измерений и т.д, 1
