Устройство для решения задач фильтрации

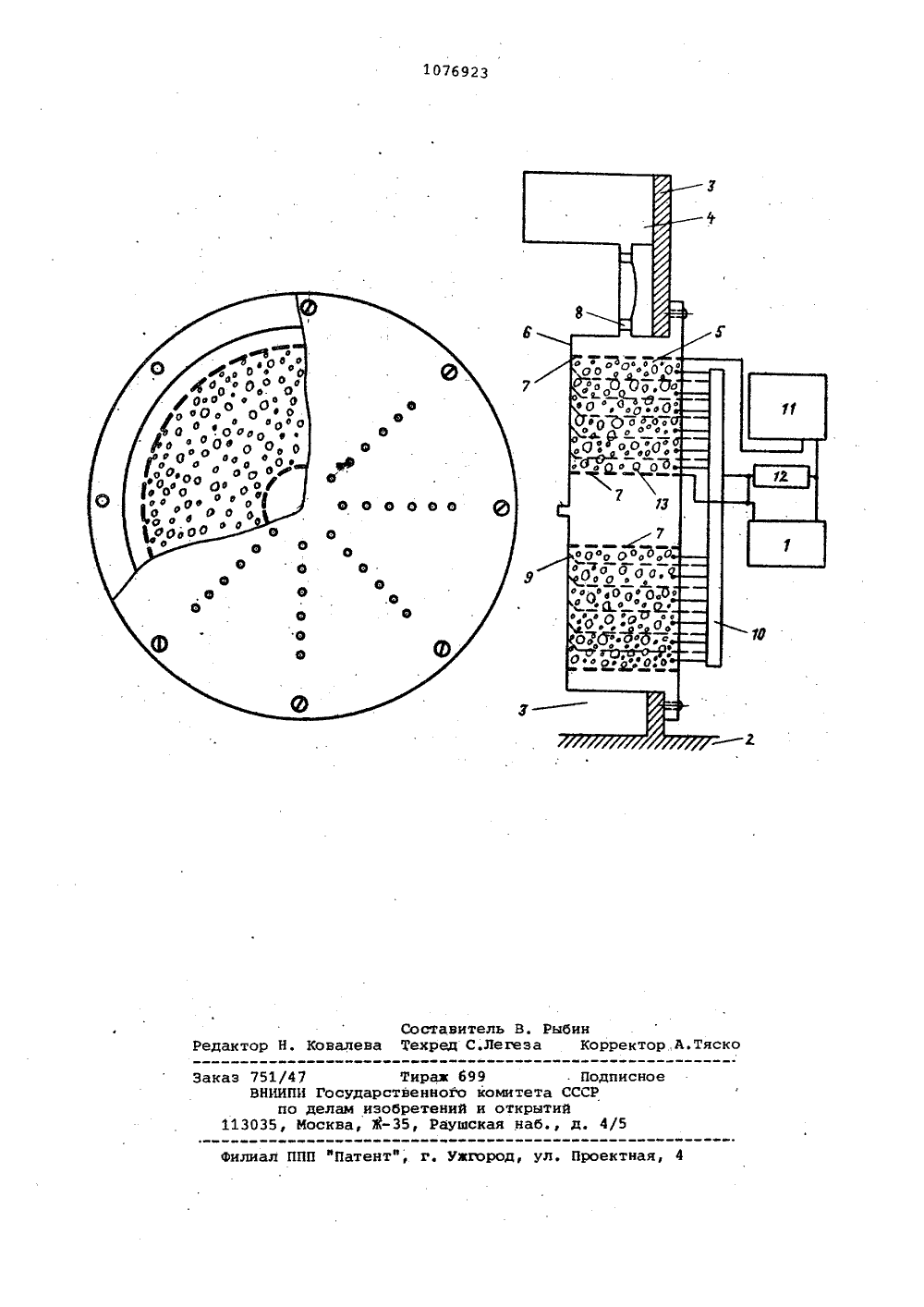

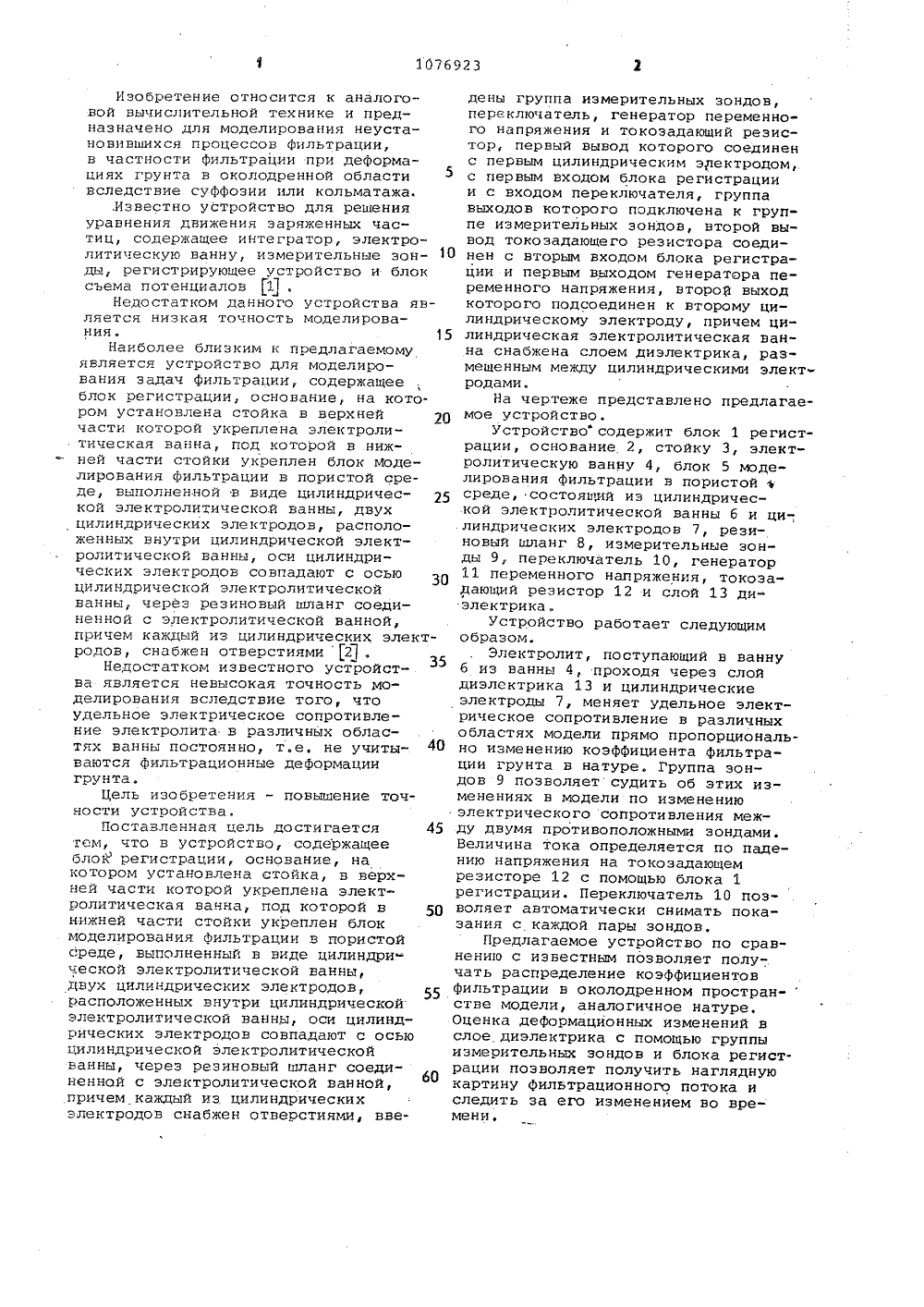

(19) 01) 066 757 ледовательси и мелиоельство СС8, 1969.ьство СССР8, 1971 УДАРСТВЕННЫЙ КОМИТЕТ СССР ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПИ АВТОРСКОМУ С(54)(57) УСТРОЙСТВО ДЛЯ РЕШЕНИЯ ЗАДАЧ ФИЛЬТРАЦИИ, содержащее блокрегистрации, основание, на которомустановлена стойка в верхней части которой укреплена электролитическая ванна, под которой в нижнейдчасти стойки укреплен блок моделирования фильтрации в пористой среде,выполненный в виде цилиндрическойэлектролитической ванны, .двух цилиндрических электродов, расположенных внутри цилиндрической электролитической ванны, оси цилиндрических электродов совпадают а осьюцилиндрической электролитическойванны, через резиновый шланг соединенной с электролитической ванной, причем каждый из цилиндрических электродов снабжен отверстиями, отличающееся тем,что, с целью повышения точности,в него введены группа измерительных зондов, переключатель, генератор переменного напряжения и токозадающий резистор, первый вывод которого соединен с первым цилиндрическим электродом, с первым входомблока регистрации и с входом переключателя, группа выходов которогоподключена к группе измерительныхзондов, второй вывод токозадающегорезистора соединен с вторым входомблока регистрации и первым выходомгенератора переменного напряжения,второй выход которого подсоединенк второму цилиндрическому электроду, причем цилиндрическая электролитическая ванна снабжена слоем диэлектрика, размещенным между цилиндрическими электродами, 1076923Изобретение относится к аналоговой вычислительной технике и предназначено для моделирования неустановившихся процессов фильтрации,в частности фильтрации при деформациях грунта в околодренной областивследствие суффозии или кольматажа..Известно устройство для решенияуравнения движения заряженных частиц, содержащее интегратор, электролитическую ванну, измерительные зонды, регистрирующее устройство и блоксъема потенциалов 1,Недостатком данного устройства является низкая точность моделирования. 15Наиболее близким к предлагаемомуявляется устройство для моделирования задач фильтрации, содержащееблок регистрации, основание, на котором установлена стойка в верхней 20части которой укреплена электролитическая ванна, под которой в нижней части стойки укреплен блок Моделирования фильтрации в пористой среде, выполненной в виде цилиндрической электролитической ванны, двухцилиндрических электродов, расположенных внутри цилиндрической электролитической ванны, оси цилиндрических электродов совпадают с осьюцилиндрической электролитическойванны, через резиновый шланг соединенной с электролитической ванной,причем каждый из цилиндрических электродов, снабжен отверстиями 2.Недостатком известного устройства является невысокая точность Моделирования вследствие того, чтоудельное электрическое сопротивление электролита в различных областях ванны постоянно, т.е, не учитываются фильтрационные деформациигрунта.Цель изобретения - повышение точности устройства,Поставленная цель достигается 45гем, что в устройство, содержащееблок регистрации, основание, накотором установлена стойка, в верхней части которой укреплена электролитическая ванна под которой в 50нижней части стойки укреплен блокмоделирования фильтрации в пористойсреде, выполненный в виде цилиндрической электролитической ванны,двух цилиндрических электродов, 55расположенных внутри цилиндрическойэлектролитической ванны, оси цилиндрических электродов совпадают с осьюцилиндрической электролитическойванны, через резиновый шланг соединенной с электролитической ванной,причем каждый из цилиндрическихэлектродов снабжен отверстиями, введены группа измерительных зондов,переключатель, генератор переменного напряжения и токозадающий резистор, первый вывод которого соединенс первым цилиндрическим э,яектродом,с первым входом блока регистрациии с входом переключателя, группавыходов которого подключена к группе измерительных зондов, второй вывод токозадающего резистора соединен с вторым входом блока регистрации и первым выходом генератора переменного напряжения, второй выходкоторого подсоединен к второму цилиндрическому электроду, причем цилиндрическая электролитическая ванна снабжена слоем диэлектрика, размещенным между цилиндрическими электродами.На чертеже представлено предлагаемое устройство.Устройство содержит блок 1 регистрации, основание 2, стойку 3, электролитическую ванну 4, блок 5 моделирования фильтрации в пористой Фсреде, состоящий из цилиндрической электролитической ванны б и ци-,.линдрических электродов 7, резиновый шланг 8, измерительные зонды 9, переключатель 10, генератор11 переменного напряжения, токозадающий резистор 12 и слой 13 диэлектрикаУстройство работает следУющимобразом.Электролит, поступающий в ваннуб из ванны 4, проходя через слойдиэлектрика 13 и цилиндрическиеэлектроды 7, меняет удельное электрическое сопротивление в различныхобластях модели прямо пропорционально изменению коэффициента фильтрации грунта в натуре, Группа зондов 9 позволяет судить об этих изменениях в модели по изменениюэлектрического сопротивления между двумя противоположными зондами,Величина тока определяется по падению напряжения на токозадающемрезисторе 12 с помощью блока 1регистрации. Переключатель 10 позволяет автоматически снимать показания с каждой пары зондов.Предлагаемое устройство по сравнению с известным позволяет получать распределение коэффициентовфильтрации в околодренном простран-стве модели, аналогичное натуре,Оценка деформационных изменений вслое диэлектрика с помощью группыизмерительных зондов и блока регистрации позволяет получить нагляднуюкартину фильтрационного потока иследить за его изменением во времени,1076923 Составитель В. Рыбинедактор Н. Ковалева Техред С.Легеза Ко ектор,А.Тяско писно ПП фПатентф, г. Ужгород, ул, Проектная, 4 ли Заказ 751/47 ВНИИПИ Госуд по делам 113035, Москва
