Устройство для вскрытия тары и растворения содержащегося в ней продукта

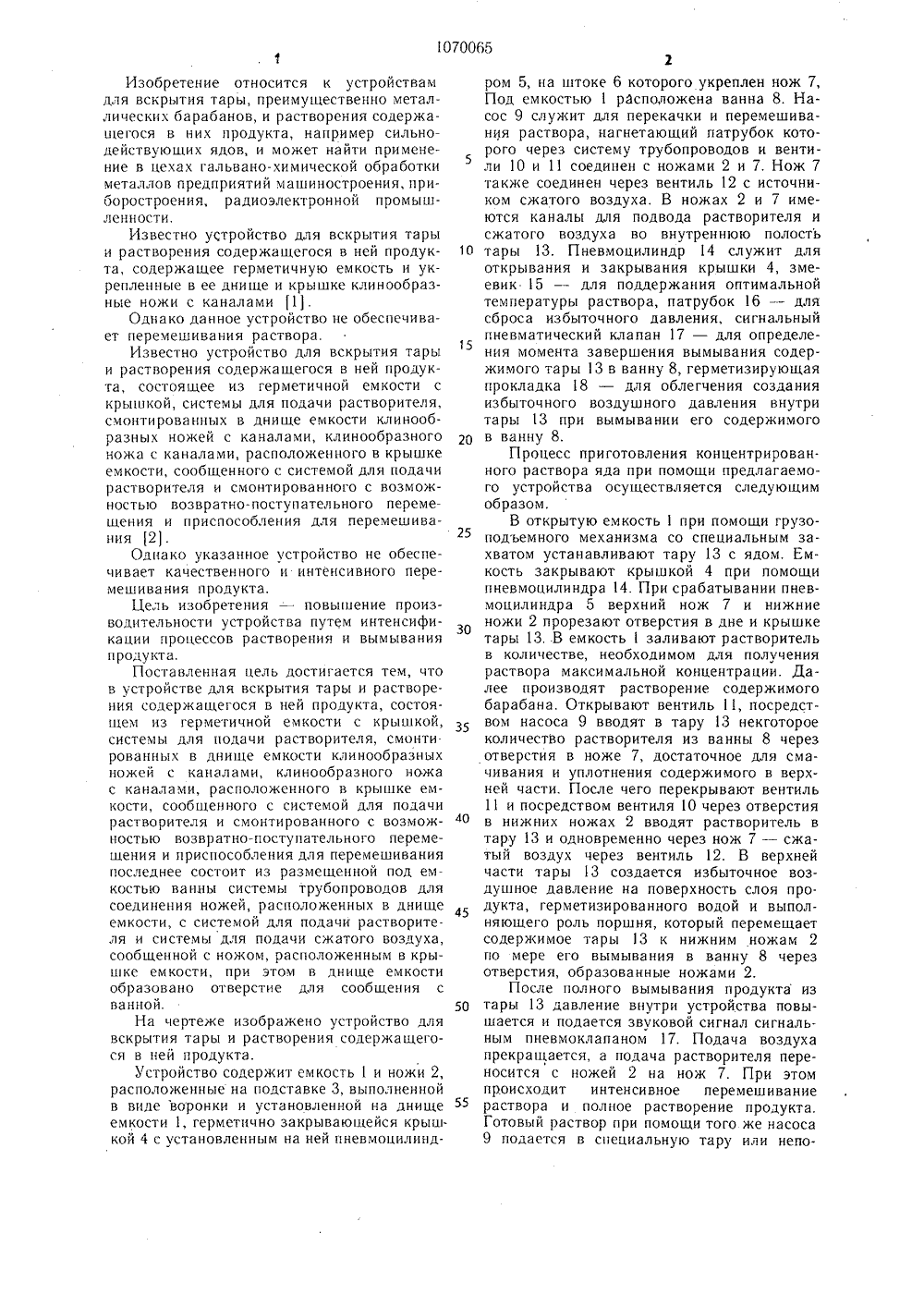

,1070065 ъ(д) В 65 В 69/00 Нора СЬ Ю ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ ПИСАНИЕ ИЗОБР ТОРСКОМУ СВИДЕТЕЛЬСТВУ(54) (57) УСТРОЙСТВО ДЛЯ ВСКРЫТИЯ ТАРЫ И РАСТВОРЕНИЯ СОДЕРЖАЩЕГОСЯ В НЕЙ ПРОДУКТА, состоящее из герметичной емкости с крышкой, системы для подачи растворителя, смонтированных в днище емкости клинообразных ножей с каналами, клинообразного ножа с каналами,расположенного в крышке емкости, сообщенного с системой для подачи растворителя и смонтированного с возможностью возвратно-поступательного перемещенияи приспособления для перемешивания, отличающееся тем, что, с целью повышения производительности устройства путем интенсификации процессов растворения и вымывания продукта, приспособление для перемешивания состоит из размещенной под емкостью ванны системы трубопроводов для соединения ножей, расположенных в днище емкости, с системой для подачи растворителя и системы для подачи сжатого воздуха, сообщенной с ножом, расположенным в крышке емкости, при этом в днище емкости образовано отверстие для сообщения с ванной.Изобретение относится к устройствам для вскрытия тары, преимущественно металлических барабанов, и растворения содержащегося в них продукта, например сильнодействующих ядов, и может найти применение в цехах гальвано-химической обработки металлов предприятий машиностроения, приборостроения, радиоэлектронной промышленности.Известно устройство для вскрытия тары и растворения содержащегося в ней продукта, содержащее герметичную емкость и укрепленные в ее днище и крышке клинообразные ножи с каналами 1.Однако данное устройство не обеспечивает перемешивания раствора.Известно устройство для вскрытия тары и растворения содержащегося в ней продукта, состоящее из герметичной емкости с крышкой, системы для подачи растворителя, смонтированных в днище емкости клинообразных ножей с каналами, клинообразного ножа с каналами, расположенного в крышке емкости, сообщенного с системой для подачи растворителя и смонтированного с возможностью возвратно-поступательного перемещения и приспособления для перемешивания 2).Олнако указанное устройство не обеспечивает качественного и интенсивного перемешивания продукта.Цель изобретения - повышение производительности устройства путем интенсификации процессов растворения и вымывания продукта.Поставленная цель достигается тем, что в устройстве для вскрытия тары и растворения содержащегося в ней продукта, состоящем из герметичной емкости с крышкой, системы для подачи растворителя, смонти рованных в днище емкости клинообразных ножей с каналами, клинообразного ножа с каналами, расположенного в крышке емкости, сообщенного с системой для подачи растворителя и смонтированного с возможностью возвратно-поступательного перемещения и приспособления лля перемешивания последнее состоит из размещенной под емкостью ванны системы трубопроводов для соединения ножей, расположенных в днище емкости, с системой для подачи растворителя и системы для подачи сжатого воздуха, сообщенной с ножом, расположенным в крышке емкости, при этом в днище емкости образовано отверстие лля сообщения с ванной.На чертеже изображено устройство для вскрытия тары и растворения содержащегося в ней продукта.Устройство содержит емкость 1 и ножи 2, расположенные на полставке 3, выполненной в виде воронки и установленной на днище емкости 1, герметично закрывающейся крышкой 4 с установленным на ней пневмоцилинд ром 5, на штоке 6 которого укреплен нож 7, Под емкостью 1 расположена ванна 8. Насос 9 служит для перекачки и перемешивания раствора, нагнетающий патрубок которого через систему трубопроводов и вентили 10 и 11 соединен с ножами 2 и 7. Нож 7 также соединен через вентиль 12 с источником сжатого воздуха. В ножах 2 и 7 имеются каналы для подвода растворителя и сжатого воздуха во внутреннюю полость тары 13. Пневмоцилиндр 14 служит для 5 10открывания и закрывания крышки 4, змеевик 15 - для поддержания оптимальной температуры раствора, патрубок 16 - для сброса избыточного давления, сигнальный пневматический клапан 17 - для определения момента завершения вымывания содержимого тары 13 в ванну 8, герметизирующая прокладка 18 - для облегчения создания избыточного воздушного давления внутри тары 13 при вымывании его содержимого в ванну 8.Г 1 роцесс приготовления концентрированного раствора яда при помощи предлагаемого устройства осуществляется следующим образом.В открытую емкость 1 при помощи грузоподъемного механизма со специальным захватом устанавливают тару 13 с ядом, Емкость закрывают крышкой 4 при помощи пневмоцилиндра 14. При срабатывании пневмоцилиндра 5 верхний нож 7 и нижние ножи 2 прорезают отверстия в дне и крышке тары 13. В емкость 1 заливают растворитель в количестве, необходимом для получения раствора максимальной концентрации. Далее производят растворение содержимого барабана. Открывают вентиль 11, посредством насоса 9 вводят в тару 13 некготорое количество растворителя из ванны 8 через отверстия в ноже 7, достаточное для смачивания и уплотнения содержимого в верхней части. После чего перекрывают вентиль 11 и посредством вентиля 10 через отверстия 40 в нижних ножах 2 вводят растворитель втару 13 и одновременно через нож 7 - сжатый воздух через вентиль 12. В верхней части тары 13 создается избыточное воздушное давление на поверхность слоя про.дукта, герметизированного водой и выполняюгцего роль поршня, который перемещает содержимое тары 13 к нижним ножам 2 по мере его вымывания в ванну 8 через отверстия, образованные ножами 2.После полного вымывания продукта из 50 тары 13 давление внутри устройства повышается и подается звуковой сигнал сигнальным пневмоклапаном 17. Подача воздуха прекращается, а подача растворителя переносится с ножей 2 на нож 7. При этом происходит интенсивное перемешивание раствора и полное растворение продукта.Готовый раствор при помощи того же насоса 9 подается в специальную тару или непо1070065 Составитель Н. Слезина Редактор Ю. Ковач Техред И. Верес Корректор А. Ференц Заказ 11278/22 Тираж ТОО Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4зсредственно к месту использования по трубопроводу. Предлагаемое устройство позволяет повысить производительность растворения за счет 4интенсификации процессов вымывания содержимого барабана в емкость путем повьппения давления внутри барабана и применения в качестве мешалки механизма для перекачивания жидкости.
