Система обеспечения микроклимата помещения

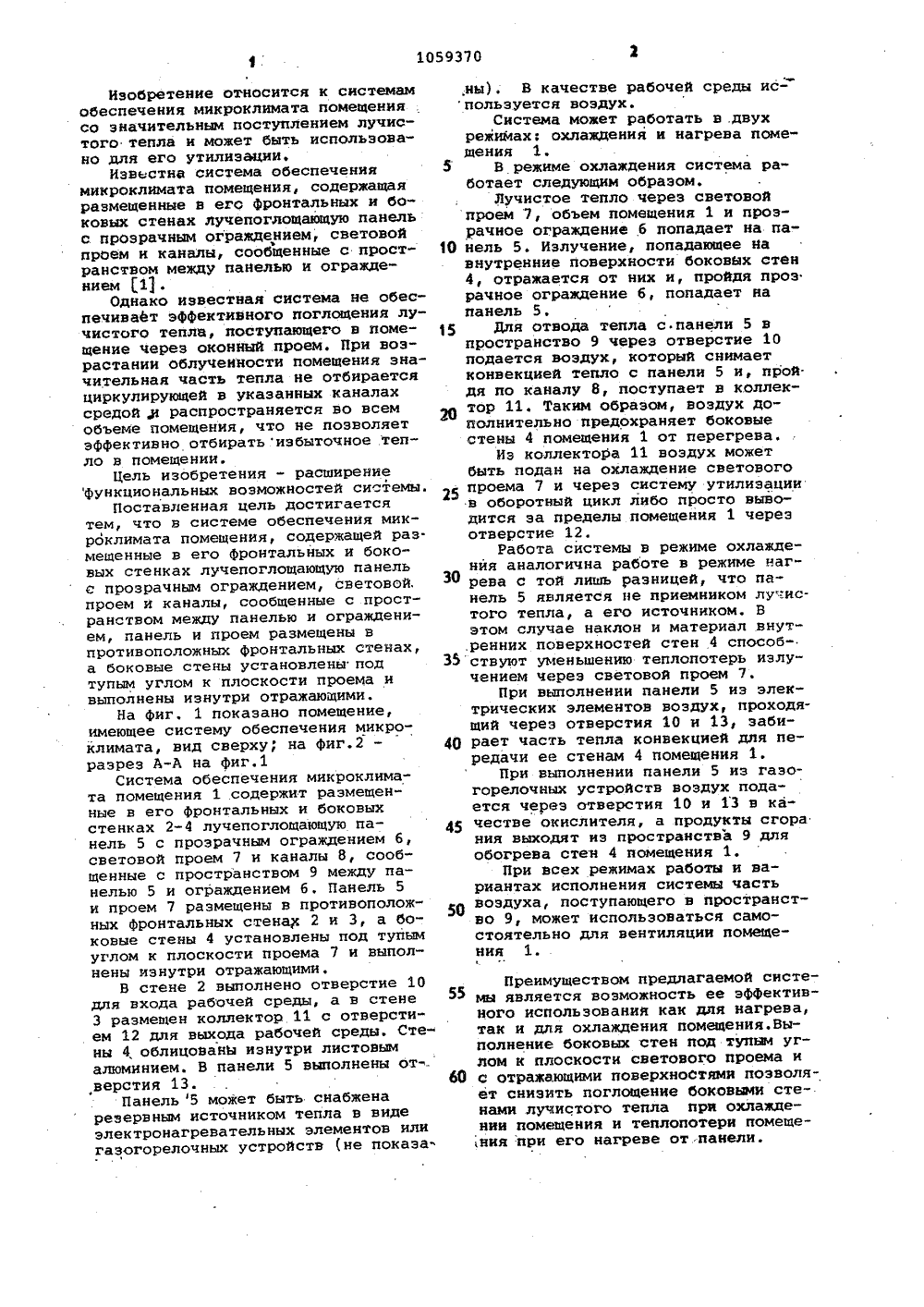

СОЮЭ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 11 У 24 Ю 3/ 4 Г 13/О ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССГЮ ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТНРЫТИ ОПИСАНИЕ ИЗО(71) Магнитогорский государственныйинститут по проектированию металлургических заводов(54) (57) СИСТЕМА ОБЕСПЕЧЕНИЯ МИКРОКЛИМАТА ПОМЕЩЕНИЯ, содержащая разме,.Я 01059370 ЕТЕНИЯ,"ВУф щенные в его Фронтальных и боковых стенках лучепоглощающую панель с прозрачным ограждением, световой проем и каналы, сообщенные с пространством между панелью и ограждением, о т л и ч а ю щ а я с я тем, что, с целью расширения ее Функциональных возможностей, панель и проем размещены в противоположных Фрон .тальных стенах, а боковые стены установлены под тупым углом к плоскости проема и выполнены изнутри отражающими,Изобретение относится к системам обеспечения микроклимата помещения . со значительным поступлением лучистого тепла и может быть использовано для его утилизации.Известна система обеспечения микроклимата помещения, содержащая размещенные в его Фронтальных и боковых стенах лучепоглощающую панель с прозрачным ограждением, световой проем и каналы, сообщенные с пространством между панелью и ограждением 1.Однако известная система не обеспечивает эффективного поглощения лучистого тепла, поступающего в помещение через оконный проем. При возрастании облучеиности помещения значительная часть тепла не отбирается циркулирующей в указанных каналах средой,и распространяется во всем объеме помещения, что не позволяет эффективно отбирать избыточное тепло в помещении.Цель изобретения - расширение функциональных возможностей системы,Поставленная цель достигается тем, что в системе обеспечения микроклимата помещения, содержащей раз. мещенные в его фронтальных и боковых стенках лучепоглощающую панель е прозрачным ограждением, световой, проем и каналы, сообщенные с пространством между панелью и ограждением, панель и проем размещены в противоположных фронтальных стенах, а боковые стены установлены под тупым углом к плоскости проема и выполнены изнутри отражающими.На фиг. 1 показано помещение, имеющее систему обеспечения микроклимата, вид сверху; на Фиг.2 - разрез А-А на фиг.1Система обеспечения микроклимата помещения 1 содержит размещенные в его фронтальных и боковых стенках 2-4 лучепоглощающую панель 5 с прозрачным ограждением б, световой проем 7 и каналы 8, сообщенные с пространством 9 между панелью 5 и ограждением б, Панель 5 и проем 7 размещены в противоположных Фронтальных стенах 2 и 3, а боковые стены 4 установлены под тупым углом к плоскости проема 7 и выполнены изнутри отражающими.В стене 2 выполнено отверстие 10 для входа рабочей среды, а в стене 3 размещен коллектор 11 с отверстием 12 для выхода рабочей среды. Стены 4, облицованы изнутри листовым алюминием. В панели 5 выполнены от-. верстия 13.Панель 5 может быть снабжена резервным источником тепла в виде электронагревательных элементов или газогорелочных устройств (не покаэа.ны), В качестве рабочей среды используется воздух.Система может работать в .двух режийах: охлаждения и нагрева помещения 1.В режиме охлаждения система работает следующим образом,Лучистое тепло через световой проем 7, объем помещения 1 и прозрачное ограждение б попадает на панель 5. Излучение, попадающее На 510 внутренние поверхности боковых стен4, отражается от них и, пройдя прозрачное ограждение б, попадает иапанель 5,15 Для отвода тепла с панели 5 впространство 9 через отверстие 10подается воздух, который снимаетконвекцией тепло с панели 5 и, прой.дя по каналу 8, поступает в коллекО тор 11, Таким образом, воздух дополнительно предохраняет боковыестены 4 помещения 1 от перегрева.Из коллектора 11 воздух можетбыть подан на охлаждение светового25 проема 7 и через систему утилизациив оборотный цикл либо просто выводится эа пределы помещения 1 черезотверстие 12.Работа системы в режиме охлаждения аналогична работе в режиме нагЗО рева с той лишь разницей, что панель 5 является не приемником лу"-истого тепла, а его источником, Вэтом случае наклон и материал внут,ренних поверхностей стен 4 способ 35 ствуют уменьшению теплопотерь излучением через световой проем 7.При выполнении панели 5 из электрических элементов воздух, проходящий через отверстия 10 и 13, заби 4 О рает часть тепла конвекцией для передачи ее стенам 4 помещения 1.При выполнении панели 5 из газогорелочных устройств воздух подается через отверстия 10 и 13 в ка 45 честве окислителя, а продукты сгорания выходят из пространства 9 дляобогрева стен 4 помещения 1,При всех режимах работы и вариантах исполнения системы часть5 О воздуха, поступающего в пространство 9, может использоваться самостоятельно для вентиляции помещения 1. Преимуществом предлагаемой систе мы является возможность ее эффективного использования как для нагрева,так и для охлаждения помещения.Выполнение. боковых стен под тупым углом к плоскости светового проема и 66 с отражающими поверхностями позволяет снизить поглощение боковыми стенами лучистого тепла при охлаждении помещения и теплопотери помещения при его нагреве от "панели,, Редактор нко Тиран 783 Подписи ВНИИПИ Государственного комитета СС по делам изобретений и открытий 35, Москва, Ж, Раушская наб., д."Патент",.г. Узгород, ул. Проектиа лиа Составитель К. ЗаграничнаяТехред Т,Фанта Корректор О. Тиеи ю
