Сигнализатор контроля вращения вала высевающего аппарата

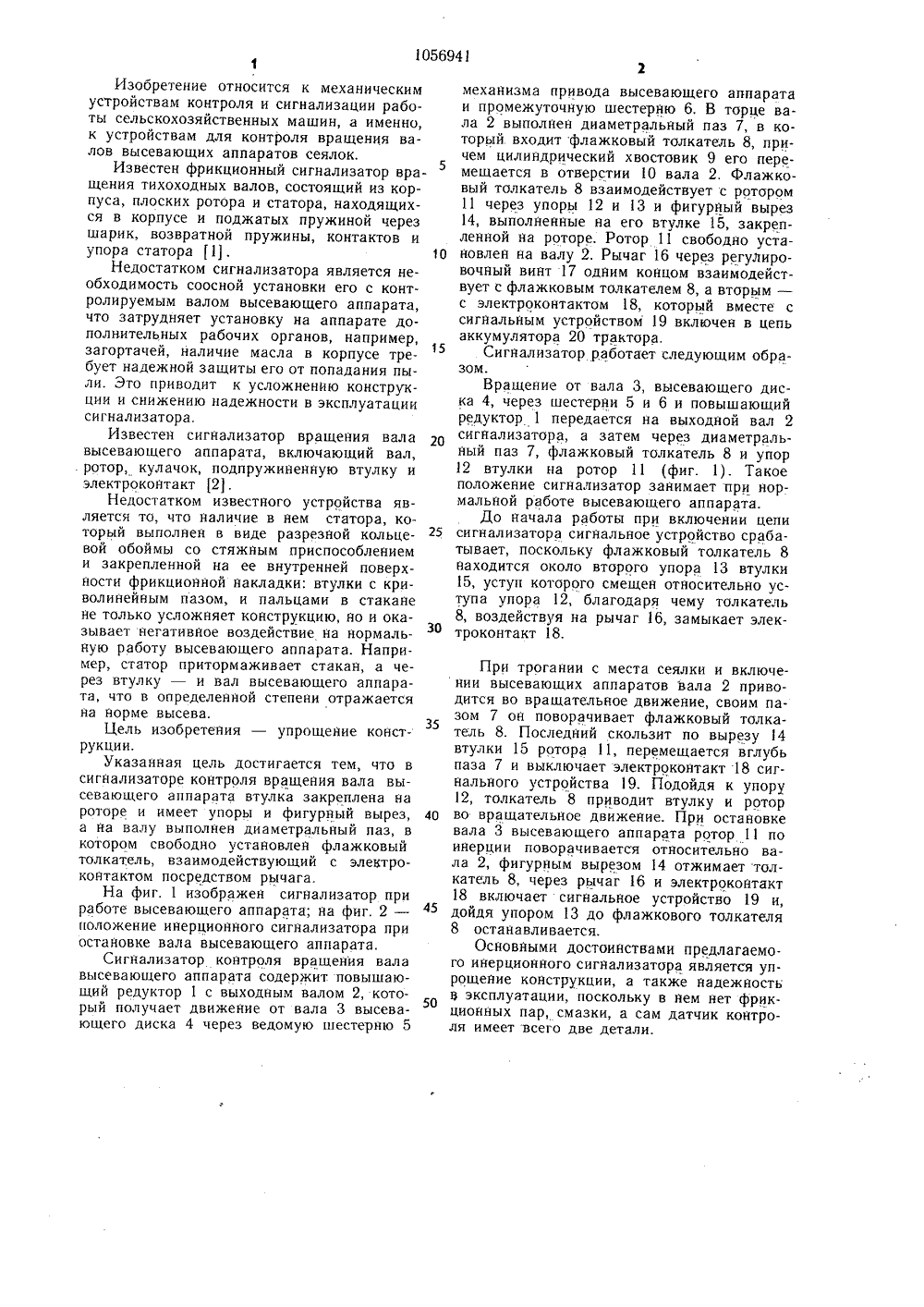

(59 А 01 С 700 СССРНРЫТИИ ИСАНИЕ ИЗОБРЕТЕ ВИДЕТЕЛЬСТВУ К АВТОРСНО сов, Ф. М. СоП. Петерсесоюзно мени на механи СР980 .(пр Ж 4 й ГОСУДАРСТВЕННЫЙ КОМИТ ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И(71) Северо-Кавказский филиалго ордена Трудового Красного 3учно-исследовательского институзации сельского хозяйства(54) (57) СИГНАЛИЗАТОР КОНТРОЛЯ ВРАЩЕНИЯ ВАЛА ВЫСЕВАЮЩЕГО АППАРАТА, включающий вал, ротор, кулачок, втулку и электроконтакт, отличающийся тем, что, с целью упрощения конструкции, втулка закреплена на роторе и имеет упоры и фигурный вырез, а на валу выполнен диаметральный паз, в котором свободно установлен флажковый толкатель, взаимодействующий с электроконтактом посредством рычага.Изобретение относится к механическим устройствам контроля и сигнализации работы сельскохозяйственных машин, а именно, к устройствам для контроля вращения валов высевающих аппаратов сеялок.Известен фрикционный сигнализатор вращения тихоходных валов, состоящий из корпуса, плоских ротора и статора, находящихся в корпусе и поджатых пружиной через шарик, возвратной пружины, контактов и упора статора 11. 1 ОНедостатком сигнализатора является необходимость соосной установки его с контролируемым валом высевающего аппарата, что затрудняет установку на аппарате дополнительных рабочих органов, например, загортачей, наличие масла в корпусе требует надежной защиты его от попадания пыли. Это приводит к усложнению конструкции и снижению надежности в эксплуатации сигнализатора.Известен сигнализатор вращения вала высевающего аппарата, включающий вал, . ротор, кулачок, подпружиненную втулку и электроконтакт 2.Недостатком известного устройства является то, что наличие в нем статора, который выполнен в виде разрезной кольцевой обоймы со стяжным приспособлением и закрепленной на ее внутренней поверхности фрикционной накладки: втулки с криволинейным пазом, и пальцами в стакане не только усложняет конструкцию, но и оказывает негативное воздействие на нормальную работу высевающего аппарата. Например, статор притормаживает стакан, а через втулку - и вал высевающего аппарата, что в определенной степени отражается на норме высева.Цель изобретения - упрощение конструкции.Указанная цель достигается тем, что в сигнализаторе контроля вращения вала высевающего аппарата втулка закреплена на роторе и имеет упоры и фигурный вырез, 40 а на валу выполнен диаметральный паз, в котором свободно установлен флажковый толкатель, взаимодействующий с электро- контактом посредством рычага.На фиг. 1 изображен сигнализатор при работе высевающего аппарата; на фиг. 2 -45 положение инерционного сигнализатора при остановке вала высевающего аппарата,Сигнализатор контроля вращейия вала высевающего аппарата содержит повышающий редуктор 1 с выходным валом 2, который получает движение от вала 3 высевающего диска 4 через ведомую шестерню 5 механизма привода высевающего аппарата и промежуточйую шестерню 6. В торце вала 2 выполнен диаметральный паз 7, в который входит флажковый толкатель 8, причем цилиндрический хвостовик 9 его перемещается в отверстии 10 вала 2, Флажковый толкатель 8 взаимодействует с ротором 11 через упоры 12 и 13 и фигурный вырез 14, выполненные на его втулке 15, закрепленной на роторе. Ротор 11 свободно установлен на валу 2. Рычаг 16 через регулировочный винт 17 одним концом взаимодействует с флажковым толкателем 8, а вторым - с электроконтактом 18, который вместе с сигнальным устройством 19 включен в цепь аккумулятора 20 трактора.Сигнализатор работает следующим образом.Вращение от вала 3, высевающего диска 4, через шестерни 5 и 6 и повышающий редуктор 1 передается на выходной вал 2 сигнализатора, а затем через диаметральный паз 7, флажковый толкатель 8 и упор 12 втулки на ротор 11 (фиг. 1) . Такое положение сигнализатор занимает при нормальной работе высевающего аппарата.До начала работы при включении цепи сигнализатора сигнальное устройство срабатывает, поскольку флажковый толкатель 8 находится около второго упора 13 втулки 15, уступ которого смещен относительно уступа упора 12, благодаря чему толкатель 8, воздействуя на рычаг 16, замыкает электроконтакт 18. При трогании с места сеялки и включении высевающих аппаратов вала 2 приводится во вращательное движение, своим пазом 7 он поворачивает флажковый толка- тель 8. Последний скользит по вырезу 14 втулки 15 ротора 11, перемещается вглубь паза 7 и выключает электроконтакт 18 сигнального устройства 19. Подойдя к упору 12, толкатель 8 приводит втулку и ротор во вращательное движение. При остановке вала 3 высевающего аппарата ротор 11 по инерции поворачивается относительно вала 2, фигурным вырезом 14 отжимает толкатель 8, через рычаг 16 и электроконтакт 18 включает сигнальное устройство 19 и, дойдя упором 13 до флажкового толкателя 8 останавливается.Основными достоинствами предлагаемого инерционного сигнализатора является упрощение конструкции, а также надежность в эксплуатации, поскольку в яем нет фрикционных пар, смазки, а сам датчик контроля имеет всего две детали.ироненкоКорректоПодписноитета СССРоткрытийя наб., д, 4(5ул. Проектная,Составитель В. М Техред И. Верес Тираж 721 Государственного комелам изобретений исква, Ж - 35, РаушскаПатент, г. Ужгород,
